一、概述
卡棱贝格道垫碎石道床由基础、卡棱贝格道垫、碎石道床组成。
二、基础处理
1.1基础施工
卡棱贝格道垫对基础的要求，基础处理应达到以下几点：
1、地基加密到Dpr>=0.97、Ev2>=60MN/m2，并在基础部分挖出300mm的坑,坑宽满足设计要求，碾压密实平整（碾压3-5遍）或平整的时候直接预留300mm的空间。
2、基土部分填充100mm的碎石垫层，并碾压密实，要求3-5遍。
3、确认基础完好后，开始浇注200mm的c25钢筋混凝土基础，钢筋采用双层网片Φ10@150-200。
基础钢筋混凝土板块长不超过6m处，设置宽20mm(±5mm)变形缝，变形缝用沥青木板来填充，混凝土板应加强养生，浇注后十天左右再进行下一道工序。
1.2基础检查、验收
为了保证卡棱贝格道垫的使用效果，混凝土基础层严格按照整体道床抹面的相关标准进行施工与验收，表面平整，不能有异常突出块或陷坑，边角部分的斜角处理要平缓，整个施工过程中必须由卡棱贝格产品生产厂方派出工程师实行全程配合，确保工程进度的一次完成性。
基础施工完毕后，会同甲方、监理对基础进行表面平整度、标高和宽度检查、验收，满足设计和规范要求后，进行道砟铺设。
三、卡棱贝格道垫铺设
卡棱贝格道垫优先采用横铺方式进行铺设，以取得较好的铺设效果，铺设速度约500米/天，在施工过程中生产方会派出两名工程师来指导安装，施工方配合工人15-20名。
3.1工具准备
| 序号 | 工具名称 | 规格 | 单位 | 数量 | 备注 |
| 1 | 货车（或叉车） | 5t | 辆 | 1 | 施工方 |
| 2 | 发电机 | 台 | 1 | 施工方 | |
| 3 | 冲击钻 | 台 | 4 | 施工方 | |
| 4 | 道垫切割的专用工具（皮刀5把、腰刀5把） | 套 | 若干 | 生产方 | |
| 5 | 锤子 | 10磅 | 2 | 施工方 | |
| 6 | 锤子 | 4磅 | 2 | 施工方 | |
| 7 | 水平仪 | 台 | 2 | 施工方 | |
| 8 | 钢卷尺 | 5m | 个 | 2 | 生产方 |
| 9 | 钢丝刷 | 个 | 2 | 生产方 | |
| 10 | 大钉书机 | 台 | 2 | 生产方 |
注：按1公里线路标准准备，超过1km时工具的准备需要同生产方及时沟通。
3.2道垫的铺设
铺设道垫之前，必须保证地面清扫干净，混凝土基础上没有尖角或不平整。
铺设后的道垫上只能运行5T以下的橡胶轮的运输车，运输车运行过程中严禁急刹、急转等过猛动作。如有道垫需要经过铺设完毕的路段时，只能手工作业，严禁任何机动车辆通过。
卡棱贝格道垫铺设（以横铺为例）分为两步：

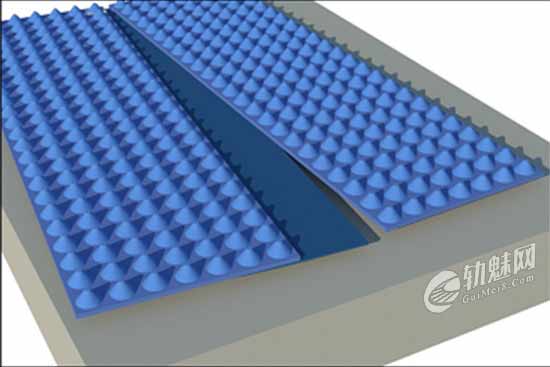

1）切割合理长度的道垫条，整齐合理的铺设在路基基础上，在有砟轨道使用的道垫一般从末端开始铺设道垫。检查道垫条之间缝隙是否合理（缝隙的宽度小于等于1.5cm，）；
在道垫的连接处有计划地铺设道垫，道垫间应留有很小的距离(小于等于1.5cm)
2）用重叠条连接道垫条的缝隙；
在遇到截面改变或过渡、检查坑、隔离墙、凹槽等特殊结构铺设情况时，垫层被切割成相应的形状。用钢丝刷子将道垫边缘刮粗糙约60cm宽，需要粘接的道垫也刮粗糙，然后用提供的胶粘接固定道垫需要连接的粗糙部分或者边块。
3）排水
USM2020和1000W的排水都是从道垫底部排走的，防止道垫顶部进水，用空心钻在排水柱/管部分道垫钻出排水孔。水从这些排水孔排到道垫下面的排水区中。为了避免杂物堵塞排水孔，在铺道砟之前要用土工布覆盖在道垫上面。
重叠缝安全地用铆钉钉住，粘贴，订书机钉住，在道垫上打孔用来导水。
4）防尘
碎石道床基础有槽型和普通面两种：

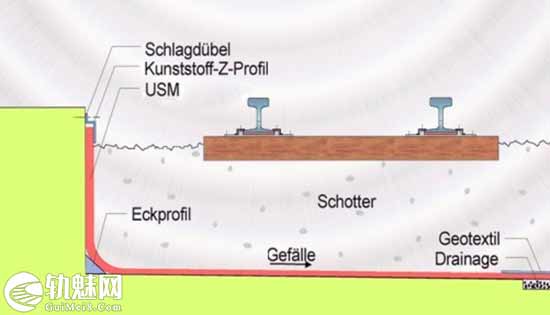

1、槽型基础为满铺道垫，道垫的两边用Z型封边条固定。
2、普通面的边角裸露碎石中，需要在道垫两边边缘位置都包裹上土工布，防止粉尘和碎石大量进入，以免堵塞排水层和影响减振效果。
四、碎石道床轨道施工相关注意事项
1）卡棱贝格道垫铺设、验收完毕后，进行预铺砟工作。在正常铺轨前，需检查卡棱贝格道垫铺设的完好性，该过程中，需有生产方派出的工程师协同检查。在铺轨完成前，严禁重型机械碾压（特别是铁履带式机械碾压）。其他铺轨过程参照普通铁路铺设标准。
2）预铺道砟采用汽车运至路基面，利用转载车进行铺砟。
3）双层道床先铺设底砟，铺轨过后，补充剩余面砟；单层道床按设计厚度一次铺足，铺轨过后，整道匀砟。
4）铺砟过程中严格控制厚度及标高，避免预铺砟过高而落道返工。
5）在小于5T的轻型橡胶轮的机动车开过之前，最小道砟高度应该为200mm；禁止静态机械禁止突然性启动和制动，禁止在道垫上走轨道车或履带车。
文章来源：
原文名称：卡棱贝格道垫碎石道床施工方案
作者信息：浙江天铁实业有限公司
