1 致命杀手–高强螺栓为何频频折戟？
在铁路道岔系统中，高强螺栓如同“隐形卫士”，默默承担着钢轨与轨枕的连接使命。然而，近年频发的螺栓断裂事故却让这些“卫士”成为安全隐患的导火索。

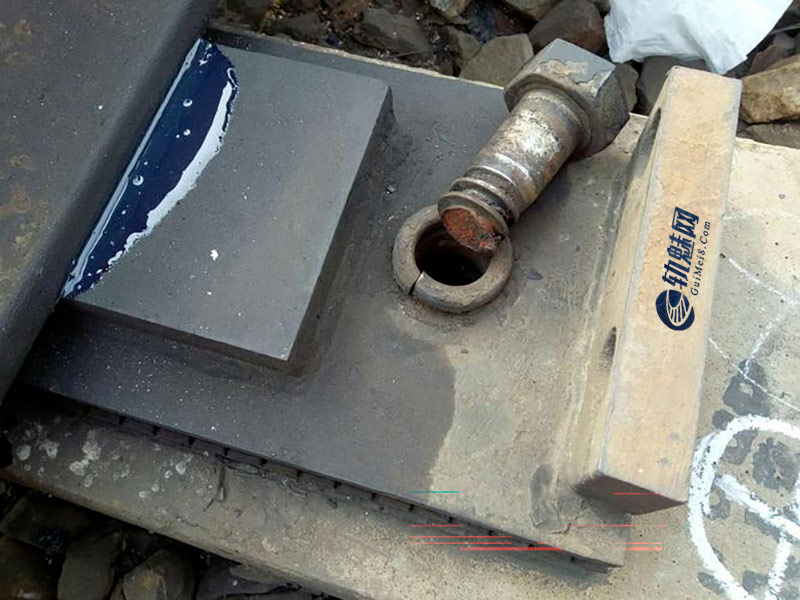

某地铁曾因腰鼓螺栓断裂导致道岔卡阻，某铁路道岔因螺栓锈蚀引发轨距超限，这些案例暴露了一个严峻问题：看似坚固的螺栓，为何在复杂工况下如此脆弱？󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2 材质缺陷–钢材的“先天不足”
2.1 材质缺陷：钢材的“先天不足”
脱碳层陷阱：某案例中，螺栓螺纹处脱碳层厚度达0.15mm（标准要求≤0.1mm），导致表面硬度下降40%。
氢脆隐患：镀锌工艺残留的氢原子在应力下引发微裂纹，某42CrMo螺栓因氢含量1.2ppm发生脆性断裂。
2.2 设计缺陷：细节决定生死
应力集中“重灾区”：螺栓头部与杆部过渡圆角过小（r＜0.5mm），导致应力集中系数超3倍。
轨撑孔“死亡陷阱”：27×27mm方孔限制螺栓活动空间，局部应力峰值达350MPa（远超材料屈服强度）。
2.3 工艺失控：制造环节的“隐形杀手”
热处理缺陷：调质工艺不当导致心部残留铁素体（占比＞20%），显著降低综合力学性能。
螺纹加工瑕疵：退刀槽粗糙度Ra＞6.3μm，形成应力集中源，裂纹萌生寿命缩短50%。
2.4 环境与工况：动态载荷的“死亡循环”
疲劳叠加效应：列车通过时螺栓承受2000-5000次/天的交变载荷，裂纹扩展速率达10⁻⁶ mm/cycle。
腐蚀协同破坏：沿海地区盐雾环境使螺栓年腐蚀速率达0.1mm，抗拉强度下降30%。
3 破局之道–从被动维修到主动防控
3.1 材料革命：打造“钢铁铠甲”
优选35CrMoA钢：通过真空淬火+氮化处理，表面硬度达HRC58-62，芯部保持HRC32-35韧性。
涂层升级：采用达克罗+PTFE复合涂层，耐盐雾性能提升至1200h以上。
3.2 设计优化：结构力学的“智慧升级”
轨撑孔改造：将方孔改为Φ35mm圆孔，应力峰值降低45%（见图：改造前后应力分布对比）。
新型防松结构：引入双螺纹+碟形弹簧垫片，预紧力保持率提升至95%以上。
3.3 智能监测：给螺栓装上“心电图”
超声螺栓监测仪：实时检测预紧力变化，精度达±1%（某高铁项目应用后故障率下降70%）。
AI预警系统：通过振动频谱分析预测剩余寿命，提前3个月预警潜在失效。
4 典型案例
从“事故”到“经验”的蜕变
案例1：某地铁腰鼓螺栓改造
问题：双接头螺栓年均断裂3-5根，检修成本超200万元/年。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
措施：①轨撑孔扩孔至Φ38mm；②采用35CrMoA钢+达克罗涂层；③安装智能监测传感器。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
效果：3年无断裂记录，维护成本下降60%󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
案例2：某铁路镀锌螺栓防氢脆方案
问题：镀锌螺栓服役1年后氢脆断裂率12%。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
措施：①改用喷丸强化替代电镀；②控制酸洗时间＜30分钟；③增加去氢退火工艺。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
效果：氢脆发生率降至0.3%·󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5 未来展望
智能时代的螺栓革命
随着数字孪生、光纤传感技术的成熟，未来道岔螺栓将实现：󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
全生命周期健康管理：从制造、安装到服役的数字化追溯。
自修复材料：微胶囊释放修复剂，自动填补微裂纹。
预测性维护系统：结合大数据分析，实现“零突发故障”。
铁路道岔高强螺栓的失效防控，是一场材料、设计、工艺与运维的协同攻坚战。唯有将科技创新与精细管理深度融合，才能让这些“钢铁卫士”真正成为守护铁路安全的钢铁长城。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
