75kg/m钢轨接头夹板的型式尺寸

相关图纸1 1,639
75kg/m钢轨接头夹板的型式尺寸

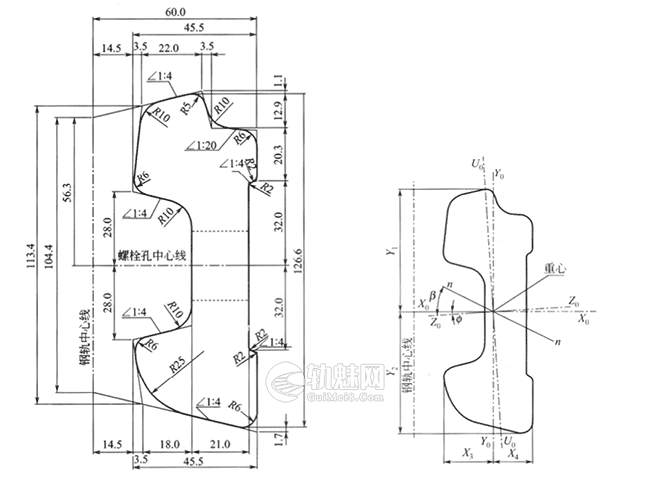

(a) 75kg/m接头夹板的截面图                     (b) 75kg/m接头夹板的中心位置和轴线倾斜角

75kg/m钢轨接头夹板的型式尺寸

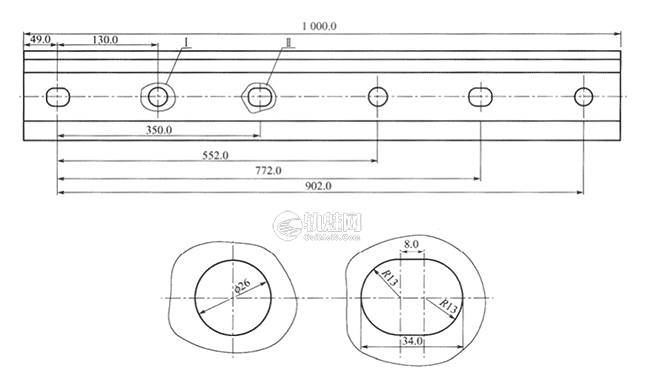

(c)75kg/m接头夹板螺栓孔的位置和尺寸

75kg/m钢轨接头夹板的型式尺寸

(E)75kg/m钢轨螺栓孔布置图

文章来源：文章源自轨魅网-https://www.guimei8.com/5232.html

《43kg/m～75kg/m 钢轨接头夹板订货技术条件》TB/T 2345—2008文章源自轨魅网-https://www.guimei8.com/5232.html

43kg/m～75kg/m 钢轨订货技术条件》TB/T 2344—2012文章源自轨魅网-https://www.guimei8.com/5232.html

 1

注意

内容涉及标准可能存在废止的情况，请实际操作中勿采用，本文仅提供知识参考思路！若有错误，请留言指正，也希望这些知识点可以帮到你！

 2

声明

本文内容观点仅代表作者，非本站立场，编辑时进行少量增删，且内容仅做技术交流和分享，如有侵权请与我们联系，我们将及时删除！
