60kg/m钢轨接头夹板的型式尺寸

2021年1月15日21:15:44相关图纸1 1,927
60kg/m钢轨接头夹板的型式尺寸

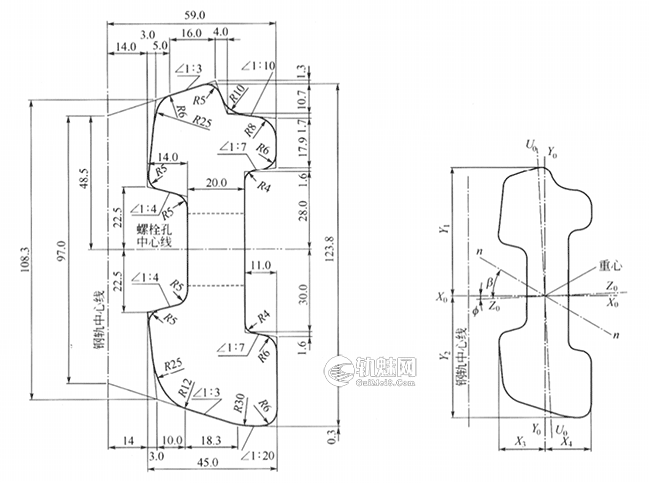

(a)60 kg/m接头夹板的截面图                  (b)60kg/m接头夹板的中心位置和轴线倾斜角

60kg/m钢轨接头夹板的型式尺寸

(c)60kg/m接头夹板螺栓孔的位置和尺寸

60kg/m钢轨接头夹板的型式尺寸

(E)60kg/m钢轨螺栓孔布置图

文章来源:文章源自轨魅网-https://www.guimei8.com/5229.html

《43kg/m~75kg/m 钢轨接头夹板订货技术条件》TB/T 2345—2008文章源自轨魅网-https://www.guimei8.com/5229.html

《43kg/m~75kg/m 钢轨订货技术条件》TB/T 2344—2012文章源自轨魅网-https://www.guimei8.com/5229.html

文章源自轨魅网-https://www.guimei8.com/5229.html

 1

注意

内容涉及标准可能存在废止的情况,请实际操作中勿采用,本文仅提供知识参考思路!若有错误,请留言指正,也希望这些知识点可以帮到你!

 2

声明

本文内容观点仅代表作者,非本站立场,编辑时进行少量增删,且内容仅做技术交流和分享,如有侵权请与我们联系,我们将及时删除!
