75N钢轨断面尺寸图

2021年4月3日00:00:07相关图纸评论1,213
75N钢轨断面尺寸图

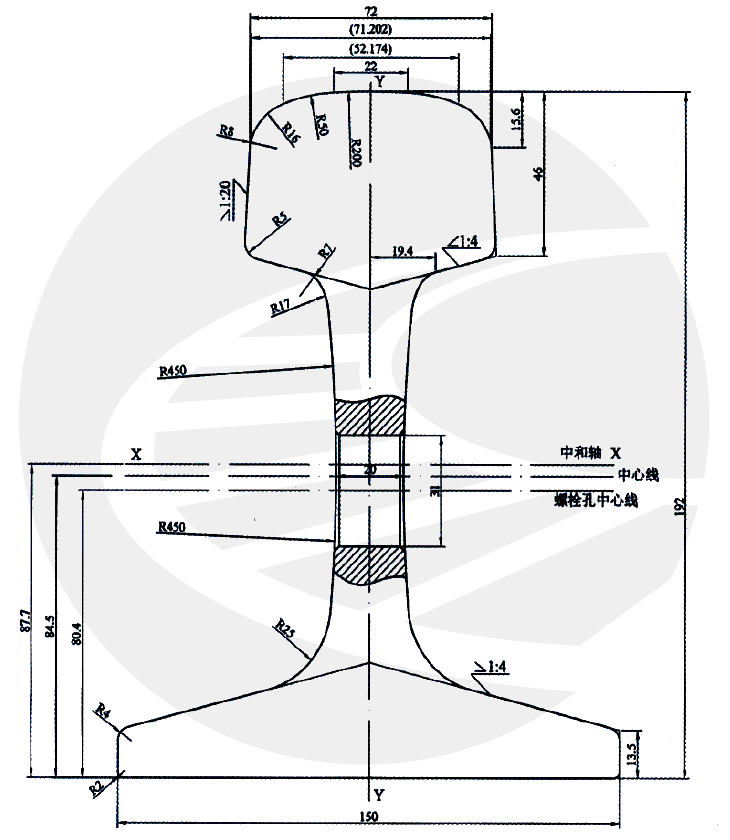

(a)75N钢轨断面图

75N钢轨断面尺寸图

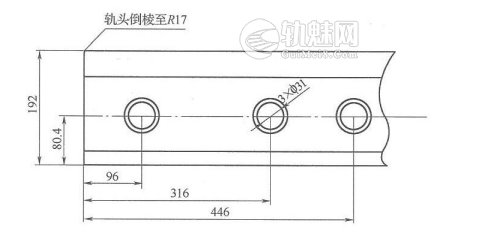

(b)75kg/m钢轨螺栓孔布置图

文章来源:文章源自轨魅网-https://www.guimei8.com/6313.html

《钢轨 第1部分:43kgm~75kgm钢轨》TB/T 2344.1—2020文章源自轨魅网-https://www.guimei8.com/6313.html

文章源自轨魅网-https://www.guimei8.com/6313.html

 1

注意

内容涉及标准可能存在废止的情况,请实际操作中勿采用,本文仅提供知识参考思路!若有错误,请留言指正,也希望这些知识点可以帮到你!
