人工铺设长钢轨施工作业指导书(新建)

2021年4月26日00:00:58
评论
80

1.适用范围

适用于无缝线路钢轨一次直接卸入槽铺设法的施工。

2.作业准备

2.1熟悉长钢轨装车表及铺设计划表,并进行长钢轨编号,确定装车顺序、方向、交接绝缘轨的位置。

2.2了解铺轨设备通过地段的限界情况、无缝线路道床工程施工进展情况、质量状况及对铺轨工程的影响。

2.3根据长钢轨铺设需要备齐各种施工机具、设备及检测量具。

2.4按规定对现场及到场的钢轨扣件配件进行质量检验及存储。

⑴底层道碴铺设并检验;

⑵熟悉测量人员侧放的线路中线桩桩位;

⑶轨枕、扣件进场并进行外观检验;

⑷工具轨配轨丈量、修整。

3.技术要求

3.1长钢轨存放台要平整、稳固,各层钢轨之间应采用钢轨支垫,支垫跨距7.5m,上下对齐,与各层钢轨垂直放置。

3.2长钢轨装车前应核实待装长钢轨编号,左右股长度应符合配轨计划。长钢轨装车后必须加固锁紧。长钢轨运输应按超长货物组织运输,并制定安全措施。在运输中要遵守运行监护、停车检查制度。

3.3轨道中心线与线路设计中心线应一致。单元轨节起止点不应设置在不同轨道结构过渡段以及不同线下基础过渡段范围。

4.施工程序及工艺流程

4.1施工程序

根据不同的施工工艺,人工铺设长钢轨采用两种方法:一是对具备铺轨条件的线路利用已铺轨的邻线,用长轨运输车将长钢轨运至铺设现场卸下,将卸下的长钢轨直接铺设到线路上,在大机初整道后,再焊联成单元轨节。二是将500 m长轨在已铺好线路的道心上或枕木头上焊成单元轨节后,人工拨到邻线进行一次性铺设单元轨节。

4.2工艺流程

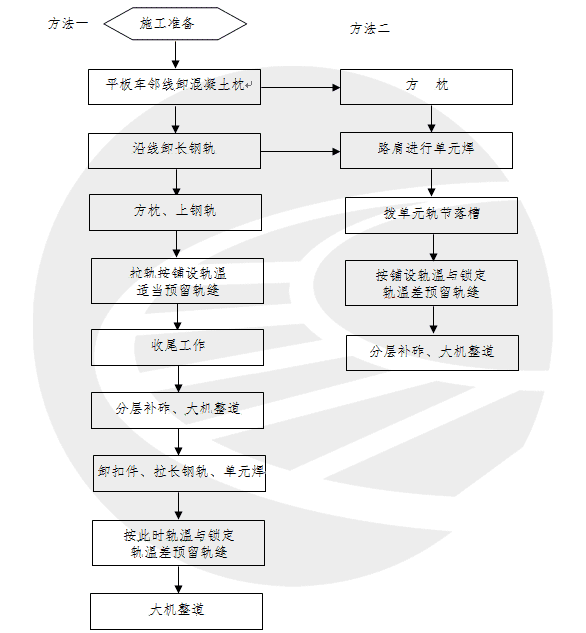

人工铺设长钢轨施工作业指导书(新建)

人工铺设长钢轨施工工艺流程图

5.施工要求

本例针对双线无缝线路轨道施工,一线机械铺轨通轨的方法,邻线以人工铺设500米长钢轨的方法,以人工为主,辅以适当的小型机械设备。

5.1熟悉配轨方案

熟悉交底中的配轨方案。

5.2线路交接

提前对人工铺设长轨地段的路基、桥梁、隧道的交接复测情况进行熟悉了解,其中内容主要有:预铺道砟的厚度、平整度、水平、道砟拉槽、枕木头白灰线、线路中桩、长钢轨控制点中桩、合龙口铺设起点桩。

5.3卸轨枕

将混凝土枕按照交底数量利用平板装车,通过已铺邻线卸车,采用人工将混凝土枕沿线卸下,并在砟面上均匀散开,卸轨时可以根据平板车长度来控制卸枕数量,服从卸枕负责人指挥。

5.4长钢轨装卸

出场前,对焊轨基地焊接的500米长钢轨进行出场编号,并对应填写生产编号,按照下发的装车表进行左、右股配对装车,长钢轨装车前需由技术人员对已选配好的长钢轨进行检查确认。发车前对钢轨的锁闭装置进行全面检查,确保长钢轨稳固、可靠。

长钢轨运输到上轨地段,从平板上将长轨卸至两线间,卸车时控制车速及距离,将钢轨依此卸下,减少钢轨拉伸窜动量。为了避免后期铺轨时钢轨窜动量大,在卸轨时应每隔一定单元轨节后(或根据配轨表中的非标准长钢轨位置),卸车时要将一对长钢轨与前一对进行部分搭接,后面的钢轨从这对确定的卸车位置开始向后卸车。

5.5轨缝预留

为防止出现胀轨跑道或轨缝过大现象,单元焊轨缝值按照技术人员交底数值进行预留。

5.6铺轨

铺轨前人工将轨枕在砟面上按交底间距粗方,将长钢轨人工分段拨到轨枕上,考虑到卸车作业时钢轨之间可能存在一定的错位,采用钢轨拉伸器将长钢轨串动,控制好预留轨缝后,确定的铺轨起点开始,方正接头相错量,每隔10根轨枕上一根轨枕的扣件,顺着钢轨向前进行,长钢轨全部落槽后,在钢轨上划出轨枕间距,按照设计间距进行细方枕,后续人员完成扣件补齐等收尾工作。对于单元轨节焊位置的长钢轨终端相错量超过100mm,应现场根据技术人员要求进行锯轨,使其达到要求。

5.7收尾工作

当日铺轨结束后将铺轨轨温,接头相错量,锯轨情况到达里程及时记录反馈至技术人员,以便及时调整配轨表;并对铺轨地段的轨距、扣件情况、枕间距、接头相错量进行检查记录。

5.8上砟整道

对于在预铺砟面上直接铺设的长钢轨,铺轨结束后应及时分层补充道砟,采用大机分层起道,捣固、动力稳定作业,起拨道作业轨温宜在长钢轨铺设轨温(+10℃,-10℃)范围内进行。

5.9单元轨焊联

采用钢轨拉伸器进行拉轨,拉轨时要将扣件卸掉,将长钢轨焊联成单元轨节,再进行一定遍数大机整道后进行应力放散及锁定焊工作。

若在路基上自接进行长钢轨焊联后单元轨节上道铺设,工艺流程与上述基本类似。

6.劳动组织

作业工地应配备班组长、线路工、普工等,均应由施工企业正式职工担任。

每个班组作业人员配备表

序号 工段名称 主要工作内容 人数
1 班组长 负责各组的组织和衔接 1
2 滚筒组 运送、安装及拆除支承滚筒,拉轨并安装接头联结器。 15
3 龙门组 运送、安装及拆除短轨、龙门顺坡架,调整龙门顺坡架高度使长轨落槽。 12
4 引导组 解锁、安装及拆除牵引卡和滑靴,车上、车下引导长轨,防止钢轨侧翻 7
5 扣件组 运,散及安装橡胶垫板和部分中间扣件,配合拉轨对街头。 16
6 机械组 检查及维修长钢轨卸车设备及附属机具,并负责长钢轨放送车及过渡车的操作 4
7 行车组 负责卸轨列车的运送及对位 5
8 机车组 2
9 总指挥 负责各施工段的组织及衔接 1
10 合计 63

7.质量控制

7.1在铺碴、铺枕经全面检查达到标准后,进行人工铺设长钢轨作业。铺轨后整道作业统一安排,先人工整道后采用大型养路机械联合作业。采用大型机械化养路机组进行养路在放散锁定前至少两遍双捣以保证捣固质量。严格按照设计要求及验收规范及时、认真的做好轨道及道床状态的检测,以指导大型机械调整养路作业参数。

7.2铺轨质量控制

⑴ 轨道中心线与线路中心线应一致,允许偏差30mm。

⑵ 左右股单元轨节接头相错量不得大于100毫米。

⑶ 钢轨胶结绝缘接头的类型、规格、铺设位置应符合设计要求,绝缘接头轨缝绝缘板距轨枕边缘不宜小于100mm。

⑷ 轨枕应正位,并与轨道中心线垂直,枕间距允许偏差+20mm。

8.安全要求

8.1长钢轨装车后应在长轨列车中部进行锁紧固定,防止运输途中窜动。

8.2吊轨过程中应缓起缓落,严禁跌落碰撞,吊运中应保持长钢轨平稳,相邻起吊点间水平、垂直差值宜控制在15厘米以内。

8.3长钢轨装车时,应保证龙门吊的同步起落,装卸过程中应防止钢轨产生塑性变形。

8.4长钢轨就位应准确,防止碰伤轨枕预埋铁座和长钢轨。

8.5人工铺设轨道,配件在未上轨前不放在轨枕上以免钢轨就位时砸飞配件或翻倒钢轨伤人。

8.6拨移钢轨就位时,作业人员应沿钢轨均匀分布,统一号令。拨轨人员集中一段时,另一段应专人撬杠保护,防止一段跷起侵入限界。

8.7撬杠插入轨底长度不宜过短,防止滑撬,禁止坐骑压撬。在轨底底部安装垫板、胶垫时,不得将手伸入轨底。

文章来源:

微信公众号:中铁七局集团技术中心
