分开式扣件和不分开式扣件的区别

线路设备评论2,1183

“扣件系统”或“扣件”由联结钢轨与轨枕的所有零部件组成。按轨下基础与钢轨的连接方式分为分开式扣件和不分开式扣件两种。文章源自轨魅网-https://www.guimei8.com/6889.html

1 扣件分类文章源自轨魅网-https://www.guimei8.com/6889.html

1.1 不分开式扣件(直结扣件)文章源自轨魅网-https://www.guimei8.com/6889.html

直接将钢轨固定在轨枕上,如有必要设置垫板,则采用同一扣件将钢轨和垫板同时固定在轨枕上。直结扣件还包括无砟轨道结构中的扣件。文章源自轨魅网-https://www.guimei8.com/6889.html

1.2 分开式扣件(非直结扣件)文章源自轨魅网-https://www.guimei8.com/6889.html

采用一个扣件将钢轨固定在中间部件,如铁垫板上,同时采用另一个扣件将中间部件固定在轨枕上。非直结扣件的优点是移动钢轨时不需要松开轨枕上的扣件,此外,还可预先在轨枕上放置中间部件。文章源自轨魅网-https://www.guimei8.com/6889.html

2 实例分析文章源自轨魅网-https://www.guimei8.com/6889.html

2.1 弹条Ⅳ型扣件文章源自轨魅网-https://www.guimei8.com/6889.html

弹条Ⅳ型扣件是采用弹条将钢轨固定站枕木上,所以该扣件属于不分开式扣件。文章源自轨魅网-https://www.guimei8.com/6889.html

分开式扣件和不分开式扣件的区别

弹条Ⅳ型扣件(不分开式扣件)

2.2 弹条Ⅰ型扣件文章源自轨魅网-https://www.guimei8.com/6889.html

弹条Ⅰ型扣件是采用弹条将钢轨固定站枕木上,所以该扣件也属于不分开式扣件。文章源自轨魅网-https://www.guimei8.com/6889.html

分开式扣件和不分开式扣件的区别

弹条Ⅰ型扣件(不分开式扣件)

2.3 WJ-7型扣件文章源自轨魅网-https://www.guimei8.com/6889.html

WJ-7型扣件采用T型螺栓与弹条将钢轨固定在铁垫板上,采用锚固螺栓将垫板固定在枕木上。所以该扣件属于分开式扣件。文章源自轨魅网-https://www.guimei8.com/6889.html

分开式扣件和不分开式扣件的区别

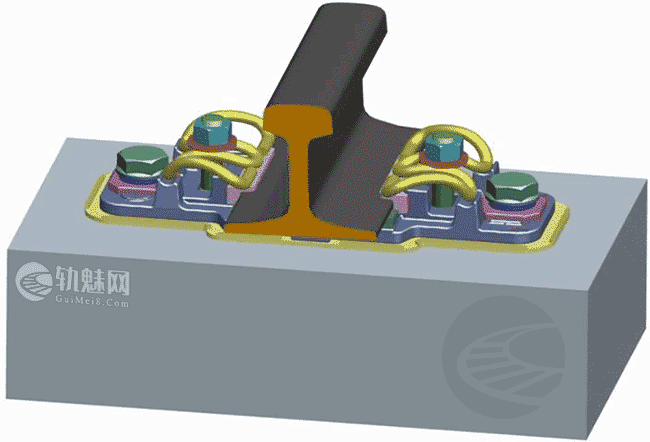

WJ-7型扣件(分开式扣件)
