弹条Ⅲ型扣件组装图及设计参数

2021年7月13日00:00:41相关图纸1 1,071

1 扣件组装图

弹条Ⅲ型扣件组装图及设计参数

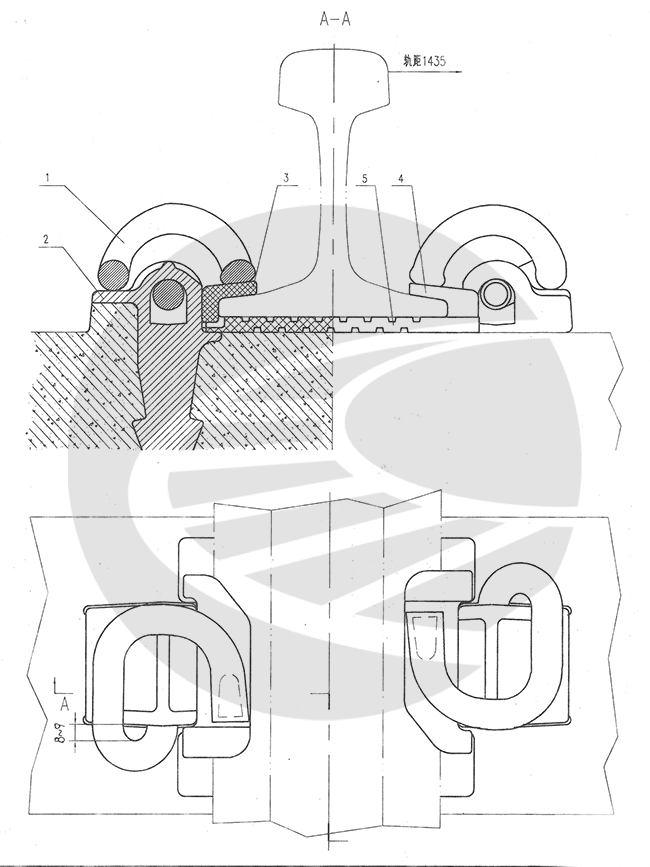

图1 弹条Ⅲ型扣件组装图

2 扣件零件数量表

每根轨枕用扣件零件数量文章源自轨魅网-https://www.guimei8.com/6894.html

序号 图号 名 称 单位 数量 材 料 质量或体积 备注
1 专线(01)3328-I-3 弹 条 4 60Si2Mh 3.30kg
2 专线(01)3328-1-4 预埋铁座 4 QT450-10 5.4kg
3 专线(01)3328-I-6 绝缘轨距块 2 玻纤增强聚酰胺66 104.36cm³ 9号
4 专线(01)3328-I-6 绝缘轨距块 2 玻纤增强聚酰胺66 114.24cm³ 11号
5 专线(01)3328-I-5 橡胶垫板 2 橡胶 496cm³

3 扣件参数

1.单个弹条初始扣压力不小于11kN;文章源自轨魅网-https://www.guimei8.com/6894.html

2.弹程13mm ;文章源自轨魅网-https://www.guimei8.com/6894.html

3.抗横向水平力能力为静载100kN ,疲劳荷载70kN ,荷载循环2X106次,轨距扩大值小于2mm,扣件各部件不损坏;文章源自轨魅网-https://www.guimei8.com/6894.html

4.每一扣件节点的垂直静刚度为60 kN /mm ~80 kN /mm;文章源自轨魅网-https://www.guimei8.com/6894.html

5.轨距调整量为+4、-8mm ;文章源自轨魅网-https://www.guimei8.com/6894.html

6.预埋铁座抗拔力不小于60kN ;文章源自轨魅网-https://www.guimei8.com/6894.html

7.本扣件调高量为0。文章源自轨魅网-https://www.guimei8.com/6894.html

4 轨距调整方法

轨距调整量 左股钢轨 右股钢轨
外侧 内侧 内侧 外侧
-8 13 7 7 13
-6 13 7 9 11
-4 11 9 9 11
-2 11 9 11 9
0 11 11 11 9
+2 7 13 11 9
+4 7 13 13 7

5 铺设方法

1.采用单根抽换混凝土枕的方法施工时,应首先将既有线轨距调整到所需的轨距。文章源自轨魅网-https://www.guimei8.com/6894.html

2.轨枕中线应垂直于轨道中线,要求轨枕方正,无歪斜,否则将影响钢轨及绝缘轨距块的顺利就位。文章源自轨魅网-https://www.guimei8.com/6894.html

3.铺设橡胶垫板,将橡胶垫板镶入两预埋铁座之间,如下图2。文章源自轨魅网-https://www.guimei8.com/6894.html

弹条Ⅲ型扣件组装图及设计参数

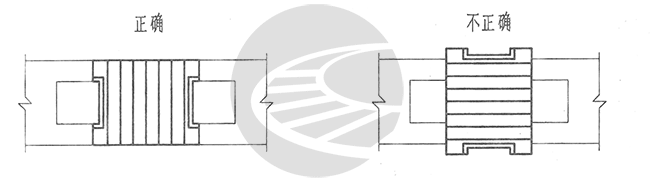

图2 弹条Ⅲ型扣件橡胶垫板摆放

4.预埋铁座内侧面及钢轨底表面的泥污应清除干净,按轨距要求安设规定号码的绝缘轨距块,绝缘轨距块的边耳应扣住预埋铁座;如图3.若因钢轨、轨枕的制造偏差,钢轨侧磨,安设规定号码的轨距块不合适时,可调换其它号码的轨距块,不得敲击轨距块。文章源自轨魅网-https://www.guimei8.com/6894.html

弹条Ⅲ型扣件组装图及设计参数

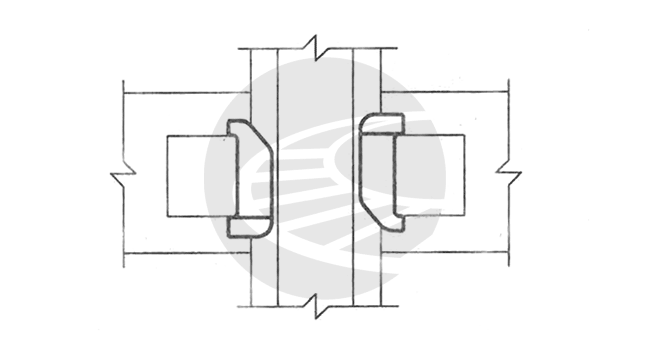

图3 弹条Ⅲ型扣件规矩块安装

5.使用轨枕就位器使钢轨底面与橡胶垫板,橡胶垫板与轨枕底面密贴;不密贴时不得安装弹条。文章源自轨魅网-https://www.guimei8.com/6894.html

6.安装弹条须采用专用工具,弹条入孔位置要放平,放正,不得歪斜、上翘,安装时工具的穿销孔位如图4。文章源自轨魅网-https://www.guimei8.com/6894.html

弹条Ⅲ型扣件组装图及设计参数

图4 弹条Ⅲ型扣件弹条安装

7.使用安装工具切忌生拉硬扳,用力要适中、稳妥,遇到弹条就位困难,可用小锤轻敲弹条尾部,同时工具用力一拉,使其就位。文章源自轨魅网-https://www.guimei8.com/6894.html

8.弹条就位以其小圆弧内侧与预埋铁座端部相距8~9mm为准,见图1,不得顶紧或距离过大。文章源自轨魅网-https://www.guimei8.com/6894.html

9.安装中发现绝缘轨距块损坏应立即更换。文章源自轨魅网-https://www.guimei8.com/6894.html

6 养护维修方法

1.运营初期应注意观察轨枕及扣件的使用情况,发现轨道有空吊板及三角坑时应及时捣固起道。文章源自轨魅网-https://www.guimei8.com/6894.html

2.采用不同号码的绝缘轨距块调整轨距,最大调整量为1435+4、-8mm.文章源自轨魅网-https://www.guimei8.com/6894.html

3.使用中若发现绝缘轨距块破裂或弹条折断应立即更换。文章源自轨魅网-https://www.guimei8.com/6894.html

4.无缝线路应力放散时,须将弹条卸下,放散后再安装。文章源自轨魅网-https://www.guimei8.com/6894.html

5.采用专用工具卸弹条,拆卸方法及穿销孔位如图5。文章源自轨魅网-https://www.guimei8.com/6894.html

弹条Ⅲ型扣件组装图及设计参数

图5 弹条Ⅲ型扣件弹条拆卸

6.轨下不得垫调高垫板。文章源自轨魅网-https://www.guimei8.com/6894.html

文章来源:文章源自轨魅网-https://www.guimei8.com/6894.html

《弹条Ⅲ型扣件铺设图》图号专线(01)3328一Ⅱ文章源自轨魅网-https://www.guimei8.com/6894.html

铁道部专业设计院 2001年4月文章源自轨魅网-https://www.guimei8.com/6894.html
