铁路轨枕间距对照表及abc值的计算方法

铁路轨枕间距对照表及abc值的计算方法

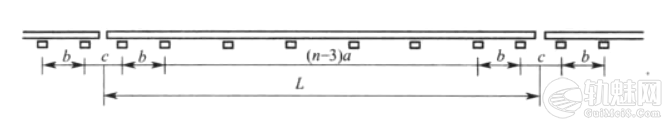

轨枕间距计算图

每节钢轨轨枕配置根数按下式计算:

$$n=\frac{NL}{1000}$$

式中

  • n一每节钢轨轨枕配置根数;
  • N一每千米轨枕标准配置根数;
  • L一每节钢轨长度(m), 不含轨缝。
  • 上式计算所得的n值,采用整数(四舍五入)。

每节钢轨轨枕间距a、b、c值按下式计算:

$$a=\frac{L’-c-2b}{n-3}$$

式中

  • L’一每节钢轨长度 (mm), 含1个轨缝(一般采用9mm);
  • b一a与c之间的过渡间距(mm);
  • c一钢轨接头两根轨枕间距(mm),其值系根据.钢轨接头构造而定;
  • a一除接头轨枕间距(c) 和过渡间距(b)外的其余轨枕间距(mm)。
  • 一般a>b>c。

如采用b=(a+c)÷2,则

$$a=\frac{L’-2c}{n-2}$$

将计算所得的a值,采用整数。如a值大于表1、2的规定,则每节钢轨轨枕配置根数应增加1根。由于n值的改变,重新计算a值(仍采用整数),再根据a及c按下式求出b值:

$$b=\frac{L’-c-(n-3)a}{2}$$

普通线路轨枕间距

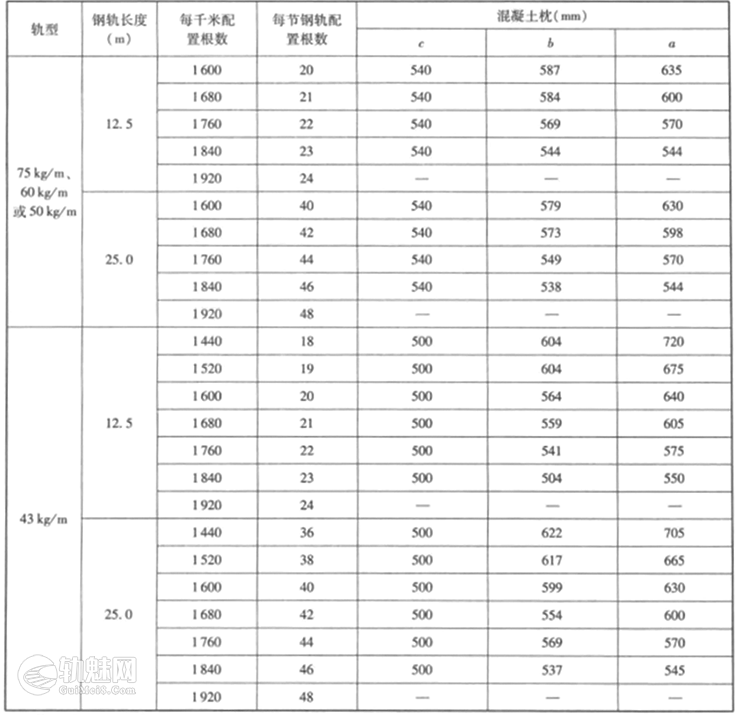

普通线路轨枕间距对照表

轨型 钢轨
长度
(m)
每km配
置根数
每节钢轨
配置根数
混凝土枕(mm)
c b a
75kg/m
60kg/m
50kg/m
12.5 1600 20 540 587 635
1680 21 540 584 600
1760 22 540 569 570
1840 23 540 544 544
1920 24
25.0 1600 40 540 579 630
1680 42 540 573 598
1760 44 540 549 570
1840 46 540 538 544
1920 48
43kg/m 12.5 1440 18 500 604 720
1520 19 500 604 675
1600 20 500 564 640
1680 21 500 559 605
1760 22 500 541 575
1840 23 500 504 550
1920 24
25.0 1440 36 500 622 705
1520 38 500 617 665
1600 40 500 599 630
1680 42 500 554 600
1760 44 500 569 570
1840 46 500 537 545
1920 48

非标准长度钢轨的轨枕配置根数和间距,比照(普通线路轨枕间距)的规定,通过计算采用接近值,但a值不得比标准大20mm。

例题

某线路铺设50kg/m钢轨,长度为21m合拢短轨一根,每千米铺设轨枕标准为1760根混凝土枕,试计算轨枕间距a及b。

$$n=\frac{NL}{1000}=\frac{1760\times 21}{1000}\approx 37(根)\\
a=\frac{{L}’-2c}{n-2}=\frac{21008-2\times 540}{37-2}\approx 569(mm)\\
b=\frac{{L}’-c-\left ( n-3\right )a}{2}=\frac{21008-540-\left ( 37-3\right )569}{2}= 561(mm)$$

计算结果:a>b >c,且α值与值570 mm相比小1 mm,符合规定要求。
