一、机具简介
1.简介
[full_img]

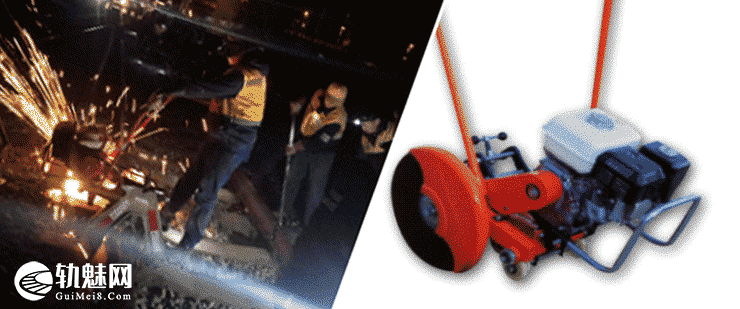

内燃切轨机
[/full_img]
内燃切轨机简称：无齿锯;
型号：NQG-4.8 ;
油箱容积(L):1.8；
耗油量（L/h）：约 1.2；
发动机型号： GX270型或GX200四冲汽油机；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.工作原理
利用摆动机构使砂轮片往复摆动，砂轮片与被切割物保持较小接触长度，实现了快速高效的切割，该机结构 允许从轨顶及轨腰侧面 两个方向切割，利用砂轮片及被切钢轨散热，从而大大提高了切削效率。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.主要用途
用于钢轨切割。
4.用油
汽油机必须使用纯汽油:汽油牌号为92#。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
二、操作规程
1.使用前的准备
1、按汽油机说明书规定，加入适量汽油，润滑机油，做好启动前的应做事项。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2、将整机处于平衡状态，然后将本机利用钢轨夹具顶丝锁紧钢轨的适当位置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3、安装砂轮片，检查各紧固件是否紧固。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.机器的使用
1、启动汽油机，钢轨锯割，操作两个握杆、前后轻轻移动，适量进给。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2、从轨面垂直向下切割，切至砂轮片极限位置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3、将切割机前移，切割钢轨底部，切至轨底宽度。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4、将切轨机再后移，切割钢轨另侧底部，完成全部切轨作业。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.停机
1、将油门手柄推至低速，关闭熄火开关，OFF处，关闭燃油阀。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
三、技术保养
1、凡停用一个月以上或初次使用前，应清洁机具外表面，在润滑部位加润滑油脂，检查发动机状态，检查各紧固零部件，确保齐全，紧固完好。
2、每日作业前应试运转，观察是否有异响或较大振动，发现异常及时修理。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3、经常检查砂轮片磨损程度，发现磨损严重或有局部破损应立即更换砂轮片。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4、使用中和搬运时，要避免碰撞砂轮片，停机不用时，将切轨机放置平稳，禁止乱摆乱放。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5、使用200小时为一个保养期，检查皮带张紧度和磨损程度，更换轴承润滑油脂，更换失效的紧固件。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6、汽油机的维护保养按《汽油机使用说明书》进行。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
文章来源:
大连工务段培训课件《小型养路机械设备百科资料》󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄨󠄣󠄞󠄡󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
