一、机具简介
1.简介
[full_img]

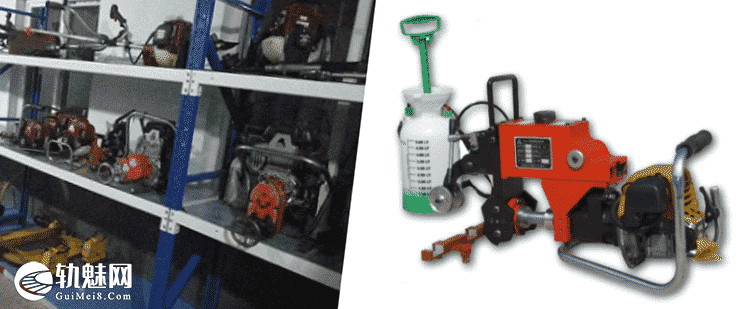

内燃钢轨钻孔机
[/full_img]
内燃钢轨钻孔机简称：钻孔机;
型号：NZG-32 ;
油箱容积(L):1.8
耗油量（L/h）：约 1.2
发动机型号： ZENOAH 1.47Kw(2Ps) ,G4L二冲程汽油机󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.工作原理
以小型汽油机为动力，经过专用减速器减速，带动钻杆旋转。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.主要用途
进行钢轨钻孔作业。
4.用油
汽油机必须使用混合燃油。汽油和机油容积混合比(25～30):l，汽油牌号为92#，机油为二冲程汽油机专用机油(不允许使用其它牌号机油)。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
二、操作规程
1.使用前的准备
1、汽油机的油箱内加注符合要求的燃油。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2、检查钻头刃部是否锋利，不锋利时可在砂轮机上进行磨削。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3、将钻头安装在钻孔机的钻库内。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4、在需要钻孔的正确位置上，使用心冲标志。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.机器的使用
1、打开油阀。冷启动时将风门扳至“关”的位置，热启动时将风门扳至“开” 的位置。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2、 确认钻孔机已经夹紧在钢轨上，拉启动把手，拉绳时控制其长度，慢慢地让其缩回到机器护罩，保证启动绳重新卷紧。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3， 启动后将阻风门旋离“关”的位置，油门关至最小，机器怠速运转。钻杆不会转动，如果钻杆转动，说明怠速过高，应以调整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.停机
1、钻孔完毕后，反向摇动进给手柄，使钻头退出。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2、松开卡具，取下钻孔机。
三、技术保养
1 定期检查齿轮箱润滑油，不足时应加注。
2 旋转部位及导轨应加注机油润滑（每班一次），齿轮、齿条应加注润滑脂。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3 冬季使用时，使用后应排净冷却系统冷却液，防止结冰，堵塞管路。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4 汽油机的保养，详细保养按汽油机说明书进行。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
文章来源:
大连工务段培训课件《小型养路机械设备百科资料》󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
