一、机具简介
1.简介
[full_img]

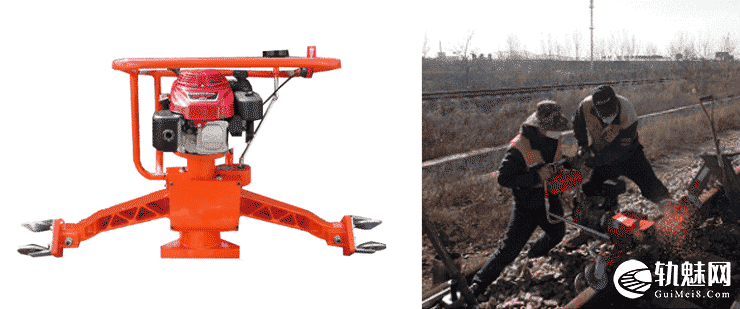

仿形钢轨打磨机
[/full_img]
- 仿形钢轨打磨机简称：仿形（四冲）;
- 型号：FMG—4.4 ;
- 油箱容积(L):2
- 耗油量（L/h）：约 1.8
- 发动机型号： 立轴汽油机
2.工作原理
动力传送经一个主轴和角齿轮箱传递到砂轮。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.主要用途
适用于对43～75 kg／m轨焊缝、不平整接头、轨侧飞边、轨面焊修等部分的仿形打磨。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4.用油
汽油机必须使用纯汽油:汽油牌号为92#。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
润滑油脂：Kluberlub BE 41-1501或通用锂基润滑油脂󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
二、操作规程
1.使用前的准备
1、检查汽油机燃油及润滑油是否符合规定要求。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2、检查启动机构及各部件有无松动（特别是砂轮片安装是否牢固、有无裂纹、线速度是否符合要求）。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3、检查主轴间隙是否过大。
4、检查进给机构间隙是否正常。
5、检查安全防护罩是否牢固可靠。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.机器的使用
1、打开燃油阀，关闭阻风门，将油门手柄推至低速位置，拉动反冲起动器手柄，确认正常后，这把熄火开关推至on位置，迅速拉动反冲起动器手柄，启动机器，机器运转后，把阻风门回位，热机正常后才能提高转速进行打磨作业。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2、作业时要按要求使用安全防护用品。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3、作业时在进给打磨量时要缓慢调整。避免砂轮撞击钢轨，以免发生危险，如有异响立即停机检查，处理好再进行作业。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.停机
1、将油门手柄推至低速，关闭熄火开关，OFF处，关闭燃油阀。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2、将砂轮进给手柄反向旋转，把砂轮回到最高位置。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
三、技术保养
1、机器存放： 机器不用时，应擦拭干净，存放在清洁、通风、干燥的地方：如果长期不用，应放尽油箱内的汽油，并启动汽油机，将化油器及油管内的汽油耗尽。
2、保持汽油机良好的润滑状态。
3、维护汽油机空气滤清器：本打磨机汽油机使用的是湿式空气过滤器，每累积运转100小时或每季度，无论哪种期限先到，都应用洗涤剂对其进行清洗维护。具体操作方法如下：拧松空滤器盖螺钉，拆去空滤器盖，小心取出滤芯清洗，干燥后侵入少量汽油机润滑油，小心将滤芯安放回原位，盖上空滤器盖，拧紧空滤器盖螺钉。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4、清洁或更换汽油机火花塞：如果汽油机功率下降或者启动困难，那么首先应当检查火花塞。汽油机每累积运转100小时或每季度，无论哪种期限先到，都应对火花塞进行清理或更换。具体操作方法如下：先用火花塞专用扳手卸下火花塞，清除火花塞积碳，检查电极间隙，必要时对其进行调整(0.5～0.6毫米)甚至更换。需要指出的是，切勿对火花塞进行喷砂处理，可以用小钢丝刷对其进行清洗。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5、保持汽油机冷却系统清洁:铁屑、灰尘以及其它污物都有可能阻塞汽油机的风冷系统，汽油机每累积运转100小时或每季度，都应对汽油机散热片及其外表面进行清诘，保持汽油机外观整洁和风冷系统畅通。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6、定期检查各紧固件的联接可靠性。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
文章来源:
大连工务段培训课件《小型养路机械设备百科资料》󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄥󠄞󠄥󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
