CK-1型扣件组装图及设计参数

2021年9月30日00:00:32相关图纸评论435

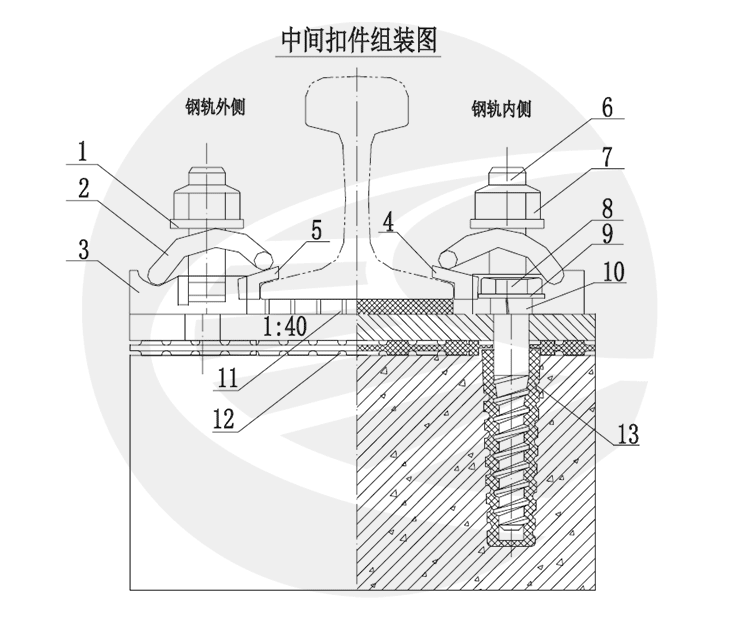

1 扣件组装图

CK-1型扣件组装图及设计参数

WJ-8B型扣件弹条组装图

CK-1型扣件组装图及设计参数

CK-1型扣件平面图

2 扣件零件数量表

中间扣件材料表文章源自轨魅网-https://www.guimei8.com/7532.html

序号 名称 数量 材料 单位 质量或体积
单件 总计
1 平垫圈24 2 Q235-A kg 0.07 0.14
2 B型弹条 2 6OSi2Mn kg 0.452 0.904
3 中间铁垫板 1 QT450-10 kg 7.94 7.94
4 12号轨距垫 1 玻璃纤维增强聚酰胺66 cm³ 46.85 46.85
5 11号轨距垫 1 玻璃纤维增强聚酰胺66 cm³ 40.49 40.49
6 T型螺栓M24×65 2 Q235-A kg 0.28 0.56
7 螺母M24 2 Q235-A kg 0.112 0.224
8 锚固螺栓 2 Q235-A kg 0.58 1.16
9 平垫圈24 2 Q235-A kg 0.07 0.14
10 重型弹簧垫圈24 2 60Si2Mn kg 0.051 0.102
11 轨下垫板 1 氯丁橡胶 cm³ 182.7 182.7
12 铁垫板下垫板 1 氯丁橡胶 cm³ 332 332
13 绝缘套管 2 玻璃纤维增强聚酰胺66 cm³ 78.2 156.4

3 扣件参数

1.扣压件:采用国铁弹条I型扣件的B型弹条。文章源自轨魅网-https://www.guimei8.com/7532.html

2.扣件节点垂直静刚度:30~50kN/mm。文章源自轨魅网-https://www.guimei8.com/7532.html

3.轨距调整量:中间扣件:+6~-8mm;接头扣件:+4~-8mm。文章源自轨魅网-https://www.guimei8.com/7532.html

4.水平调整量:轨下为10mm,铁垫板下为20mm。文章源自轨魅网-https://www.guimei8.com/7532.html

5.预埋绝缘套管抗拔力:大于60kN。文章源自轨魅网-https://www.guimei8.com/7532.html

6.扣件绝缘件电阻:大于10 Ω。文章源自轨魅网-https://www.guimei8.com/7532.html

7.一套扣件的防爬阻力不小于11 kN。文章源自轨魅网-https://www.guimei8.com/7532.html

4 扣件组装

组装扣件时,铁垫板上有“△”的一端放在钢轨内侧,T型螺栓扭矩宜控制在100~120N·m,锚固螺栓拧紧,扭矩为120~150N·m。文章源自轨魅网-https://www.guimei8.com/7532.html

5 扣件配套说明

钢轨接头夹板处采用接头扣件铁垫板和绝缘轨距垫,其余地段采用中间扣件铁垫板和中间扣件绝缘铁垫板。文章源自轨魅网-https://www.guimei8.com/7532.html

6 轨距块设计安装号数如下:

中间扣件:钢轨工作边一侧(内侧):安装12号轨距垫;钢轨非工作边一侧(外侧):安装11号轨距垫。文章源自轨魅网-https://www.guimei8.com/7532.html

接头扣件:钢轨工作边一侧(内侧):安装10号轨距垫;钢轨非工作边一侧(外侧):安装12号接头轨距垫。文章源自轨魅网-https://www.guimei8.com/7532.html
