起道垫砂作业指导书(普速)

2022年1月17日00:00:45技术交底评论277

一、作业条件

1.作业负责人由工班长及以上人员担任。文章源自轨魅网-https://www.guimei8.com/8464.html

2.利用施工(维修)天窗作业,车站设驻站联络员、现场设现场防护员,对讲机或定位手机联控。文章源自轨魅网-https://www.guimei8.com/8464.html

3.无缝线路作业轨温条件执行《铁路线路修理规则》第4.6.6条。文章源自轨魅网-https://www.guimei8.com/8464.html

4.适用于轨枕板线路高低、水平、三角坑等几何尺寸超限进行垫砂整修作业。文章源自轨魅网-https://www.guimei8.com/8464.html

二、作业准备

1.打印作业派工单,核对作业地点、作业项目及内容。文章源自轨魅网-https://www.guimei8.com/8464.html

2.作业工机具准备。轨距尺、枕端液压起道机、砼宽枕垫砂器、豆砂(直径8-12mm为宜)、石砟叉、内燃扳手、600mm活口扳手、方锹、弦绳、石笔、轨温表、照明设备;防护备品。文章源自轨魅网-https://www.guimei8.com/8464.html

3.劳力组织准备。除设驻站联络员和现场防护员外,其他作业人员不少于4人。文章源自轨魅网-https://www.guimei8.com/8464.html

4.在电气化区段必须在电务部门人员的配合下进行。人工起道作业起道量超过《普速铁路工务安全规则》第2.3.5条规定值时,应事先通知供电部门调查确认接触网设备调整工作量并配合作业。文章源自轨魅网-https://www.guimei8.com/8464.html

5.设置防护。按照《普速铁路工务安全规则》规定设置作业防护,施工负责人确认防护设置完毕,组织作业人员上道作业。文章源自轨魅网-https://www.guimei8.com/8464.html

三、作业流程

1.确认标准股。文章源自轨魅网-https://www.guimei8.com/8464.html

(1)线路直线地段以行车方向左股为标准股,高于标准股为“-”,低于标准股为“+”。文章源自轨魅网-https://www.guimei8.com/8464.html

(2)曲线地段水平以下股为标准股,高于实设超高为“+”,低于实设超高为“-”。文章源自轨魅网-https://www.guimei8.com/8464.html

2.划撬。对照不同速度等级线路的线路静态几何尺寸容许偏差管理值,找出高低、水平、三角坑超限及空吊处所,准确划好每撬的撬头、撬尾、坑底的位置,同时将轨枕空吊板等划上标记。确定垫板的厚度,并用石笔将垫板的厚度标注在轨枕上。文章源自轨魅网-https://www.guimei8.com/8464.html

3.拆除附属设备:拆除影响轨枕板起道的附属设备,以便于起道垫砂。文章源自轨魅网-https://www.guimei8.com/8464.html

4.扒砟:扒开轨枕板头道砟,扒砟深度要低于轨枕底部20mm。文章源自轨魅网-https://www.guimei8.com/8464.html

5.撤板:将垫砂地段的垫板撤出,复紧扣件。文章源自轨魅网-https://www.guimei8.com/8464.html

6.起道垫砂:两股道同时起道,根据确定的垫砂量,将砂粒均匀的撒在轨枕板垫砂器上。起道机抬起轨枕后,将垫砂器送入轨枕板底下。双手握住垫砂器把,用脚顶住(或专用工具)垫砂器底部,然后将垫砂器“舌头”抽出,使砂粒均匀地铺设在轨枕下,再将垫砂器慢慢的从轨枕下抽出。文章源自轨魅网-https://www.guimei8.com/8464.html

起道垫砂作业指导书(普速)

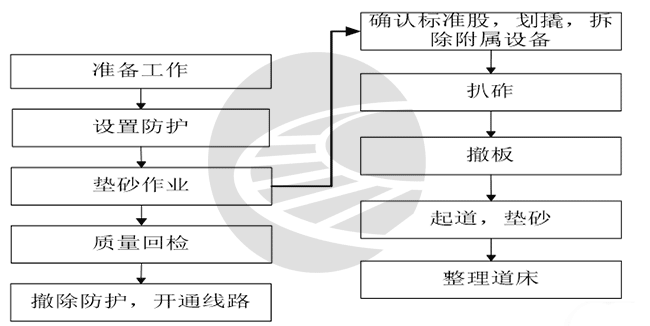

图1  起道垫砂作业流程图

7.整理道床:回落起道机,将枕端石砟回填,并收集散落道砟。夯拍坚实。将余土清除,平整路肩,并清扫轨枕板面垃圾。文章源自轨魅网-https://www.guimei8.com/8464.html

8.质量回检:按作业标准验收,检查线路水平、高低、空吊率、外观。文章源自轨魅网-https://www.guimei8.com/8464.html

9.开通线路:验收合格后,撤除防护,按正常速度放行列车。文章源自轨魅网-https://www.guimei8.com/8464.html

四、技术质量标准

1.电气化线路,起道高度单股一次不得超过30mm,且隧道、桁架桥梁内不得超过限界尺寸。文章源自轨魅网-https://www.guimei8.com/8464.html

2.作业完毕后,顺坡应不小于600倍。在延长18m范围内,不得同时有两组进行垫砂作业。文章源自轨魅网-https://www.guimei8.com/8464.html

3.垫砂作业后需观测,若一次未能达到标准,需再次作业。文章源自轨魅网-https://www.guimei8.com/8464.html

4.扣件应保持零件齐全,位置正确,作用良好,缺少时应及时补充。扣板(弹片)扣件扭矩应保持在80~140N·m。弹条扣件的弹条中部前端下颚应靠贴轨距挡板或扭矩保持在80~150N·m。文章源自轨魅网-https://www.guimei8.com/8464.html

5.起道收工作业时,顺坡率应满足:允许速度不大于120km/h的线路不应大于2‰,允许速度120km/h(不含)~160km/h的线路不应大于1‰。文章源自轨魅网-https://www.guimei8.com/8464.html

五、安全控制措施

1.作业前按规定办理封锁手续,设置防护。封锁命令下达后,按照“手比、眼看、口呼”制度,确认无车,方可上道作业。作业后撤除防护,销记,开通线路。文章源自轨魅网-https://www.guimei8.com/8464.html

2.驻站联络员随时与现场防护员保持联系,通报列车运行情况;按照《普速铁路工务安全规则》的有关规定做好防护。文章源自轨魅网-https://www.guimei8.com/8464.html

3.作业中,严禁跨越未封锁线路。站区作业必须跨越股道时,必须设置专人防护,按照“手比、眼看、口呼”制度,确认无车时,方可通过。文章源自轨魅网-https://www.guimei8.com/8464.html

4.在电气化区段作业时,不得碰伤连接线(电容枕线、接地线、回流线、跳线、轨端连接线等)。文章源自轨魅网-https://www.guimei8.com/8464.html

5.按规定穿戴劳动保护用品,防止碰伤手脚。文章源自轨魅网-https://www.guimei8.com/8464.html

6.双线地段严禁在两线间摆放机具、材料。文章源自轨魅网-https://www.guimei8.com/8464.html
