CRTSⅠ型与CRTSⅡ型板式无砟轨道结构特点分析

2022年3月29日00:00:15轨道线路1 3852

1 无砟轨道概述

根据我国《中长期铁路网规划》,到2020年我国铁路将建成“四纵四横”快速客运通道及3个区域城际快速客运系统。高速度、高密度、长距离跨线运输是我国客运专线主要运营特点。为满足行车安全、乘车舒适和准点行车的要求,客专和高铁线路必须具有平顺、稳定、耐久和少维修的性能。而无砟轨道具有整体稳定性强、刚度均匀性好、线路平顺度高、耐久性强的突出优点,并可显著减少线路的维修工作量。文章源自轨魅网-https://www.guimei8.com/8820.html

无砟轨道在国外高速铁路已经得到广泛应用,并已在许多方面显示出明显的优越性,取得了良好的技术和经济效益。我国对无砟轨道也进行了大量的研究与应用,在桥上及隧道内已铺设过若干试验段,比如遂渝线无砟轨道综合试验段。随着京津城际铁路、合武客运专线、石太客运专线的开通运营,这些都将为我国客运专线和高速铁路的设计、施工、运营打下技术基础。文章源自轨魅网-https://www.guimei8.com/8820.html

无砟轨道结构形式种类繁多,技术性能上也各有特点。目前国际上没有对无砟轨道的统一分类法,按照无砟轨道结构进行分类,可分为整体结构式和直接支承结构式,按照施工工艺可分为现浇混凝土式和预制板式。本文所要分析的CRTSⅠ型板式无砟轨道和CRTSⅡ型板式无砟轨道均属于预制板式无砟轨道,为精简叙述,以下分别称为Ⅰ型板式轨道和Ⅱ型板式轨道。文章源自轨魅网-https://www.guimei8.com/8820.html

2 结构组成

2.1 型板式轨道结构组成文章源自轨魅网-https://www.guimei8.com/8820.html

Ⅰ型板式轨道由钢轨、扣件、预制轨道板、乳化沥青水泥砂浆(CA砂浆)、混凝土凸形挡台及底座板等部分组成,轨下设置充填式垫板。Ⅰ型板式轨道结构组成示意图见图1。文章源自轨魅网-https://www.guimei8.com/8820.html

CRTSⅠ型与CRTSⅡ型板式无砟轨道结构特点分析

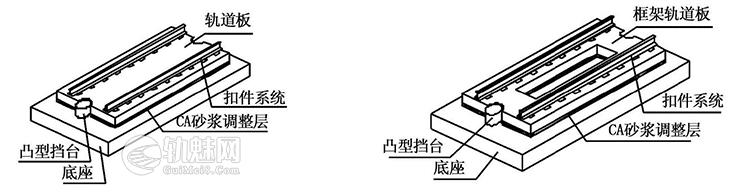

图1 Ⅰ型板式轨道结构组成示意图

2.2 型板式轨道结构组成文章源自轨魅网-https://www.guimei8.com/8820.html

路基上Ⅰ型板式轨道的层次构成依次为:级配碎石构成的防冻层(FSS)、30cm厚的沥青水泥砂浆层、20cm厚的轨道板、扣件系统等(见图2)。文章源自轨魅网-https://www.guimei8.com/8820.html

CRTSⅠ型与CRTSⅡ型板式无砟轨道结构特点分析

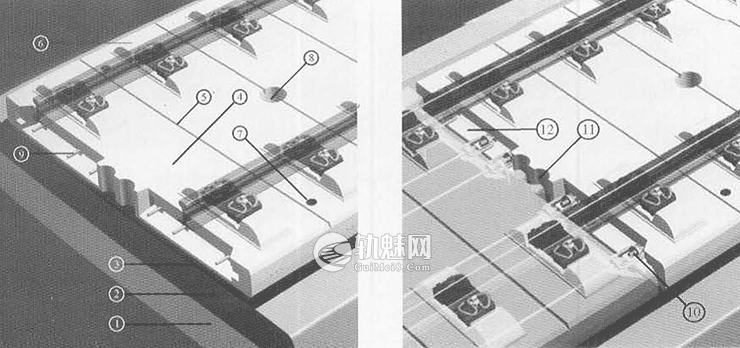

①防冻层( 级配碎石层) ② 水硬性材料支承层③灌浆层④预制轨道板⑤沟槽∗⑥承轨台⑦调高装置⑧ 灌浆孔⑨螺纹钢筋⑩张拉锁件、螺母⑪ 窄接缝 ⑫宽接缝
图2 路基上Ⅱ型板式轨道系统结构图

3 板型分类

3.1 型板式轨道的板型分类文章源自轨魅网-https://www.guimei8.com/8820.html

Ⅰ型轨道板分为预应力平板(P)、预应力框架板(PF)和钢筋混凝土框架板(RF);按轨道板长度分为4962mm、3685mm、4856mm。预应力平板(见图3)及预应力框架板采用后张、部分预应力混凝土结构;钢筋混凝土框架板采用普通钢筋混凝土结构;配筋按截面中心对称布置;轨道板内预埋扣件绝缘套管和轨道板起吊用套管。文章源自轨魅网-https://www.guimei8.com/8820.html

考虑到Ⅰ型板式轨道在不同地区、不同环境的使用要求,设计了适用于不同线下基础的预应力平板、框架板、非预应力平板、框架板以及减振板等Ⅰ型板式无砟轨道结构。其中预应力平板主要用于寒冷地区,框架型(见图4)主要用于温暖地区,实际应用中可根据不同地区气候环境条件进行选型。文章源自轨魅网-https://www.guimei8.com/8820.html

CRTSⅠ型与CRTSⅡ型板式无砟轨道结构特点分析

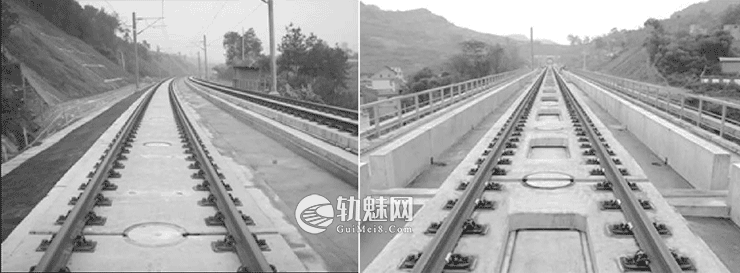

图3 Ⅰ型平板式无砟轨道                                     图4 Ⅱ型框架板式无砟轨道

3.2 型板式轨道的板型分类文章源自轨魅网-https://www.guimei8.com/8820.html

3.2.1 标准预制轨道板(标准板)文章源自轨魅网-https://www.guimei8.com/8820.html

标准预制轨道板长6450mm、宽2550mm、厚度200mm,混凝土的设计强度为C55,每块板混凝土用量3.45m3,板重约8.6t。文章源自轨魅网-https://www.guimei8.com/8820.html

3.2.2 特殊预制轨道板(特殊板)文章源自轨魅网-https://www.guimei8.com/8820.html

特殊预制轨道板为最大长4.5m、板厚300mm的钢筋混凝土板,特殊预制轨道板设有减振系统(质量弹簧系统),必要时还可在特殊预制轨道板里安装信号设备。文章源自轨魅网-https://www.guimei8.com/8820.html

3.2.3 补充型预制轨道板(补偿板)文章源自轨魅网-https://www.guimei8.com/8820.html

由于存在着桥梁、隧道、道岔和新线与既有线路的连接处等控制点,必要时需对预制轨道板的长度进行调整,为此可生产长度从0.60m到6.50m不等的预制轨道板。文章源自轨魅网-https://www.guimei8.com/8820.html

4 各地段板式轨道断面尺寸

4.1 各地段型板式轨道断面尺寸文章源自轨魅网-https://www.guimei8.com/8820.html

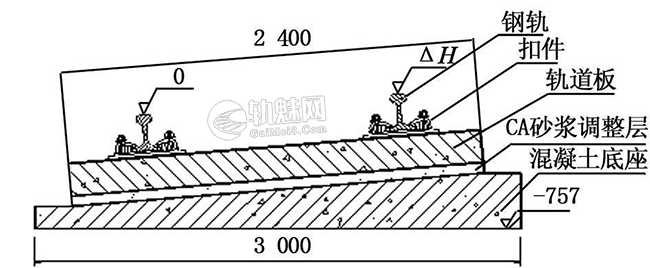

直线路基地段Ⅰ型板式轨道结构高度为757mm。曲线路基地段在混凝土底座上设置超高,曲线路基地段Ⅰ型板式轨道断面图见图5。直线桥隧地段Ⅰ型板式轨道结构高度为657mm,曲线桥隧地段在混凝土底座上设置超高。文章源自轨魅网-https://www.guimei8.com/8820.html

CRTSⅠ型与CRTSⅡ型板式无砟轨道结构特点分析

图5 曲线路基地段Ⅰ型板式轨道断面图

4.2 各地段型板式轨道断面尺寸文章源自轨魅网-https://www.guimei8.com/8820.html

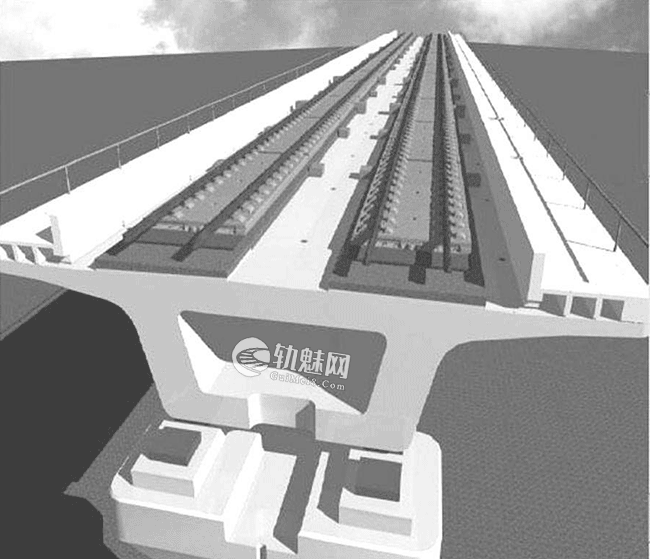

桥梁地段Ⅱ型板式轨道由钢轨、扣件、Ⅱ型板、砂浆调整层、连续底座板、滑动层、侧向挡块等组成(见图6)。梁面设置齿槽及预埋剪力筋,梁缝处设置硬泡沫塑料板。以某曲线隧道地段为例,其Ⅱ型板式轨道断面图见图7。文章源自轨魅网-https://www.guimei8.com/8820.html

CRTSⅠ型与CRTSⅡ型板式无砟轨道结构特点分析

图6 桥梁地段Ⅱ型板式轨道结构示意图

CRTSⅠ型与CRTSⅡ型板式无砟轨道结构特点分析

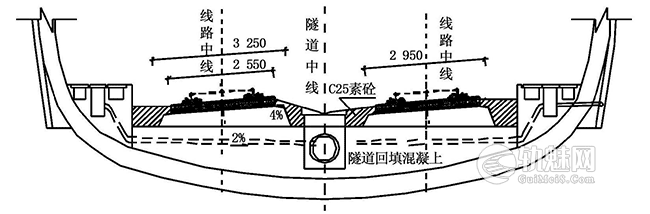

图7 曲线隧道地段Ⅱ型板式轨道断面图

5 对线下工程设计要求

5.1 对路基设计要求文章源自轨魅网-https://www.guimei8.com/8820.html

5.1.1 Ⅰ型板式轨道对路基设计要求文章源自轨魅网-https://www.guimei8.com/8820.html

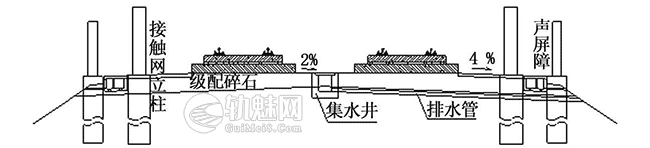

曲线超高在混凝土底座上设置,底座两侧铺设厚0.08m的沥青混凝土,路基中间设置线间集水井,无砟轨道范围内的水向两侧及线间集水井排出(见图8)。文章源自轨魅网-https://www.guimei8.com/8820.html

CRTSⅠ型与CRTSⅡ型板式无砟轨道结构特点分析

图8 路基地段Ⅰ型板式轨道示意图

5.1.2 Ⅱ型板式轨道对路基设计要求文章源自轨魅网-https://www.guimei8.com/8820.html

曲线超高在路基基床表层设置,直线地段采用C25混凝土填封层向线路两侧排水,曲线地段采用线间集水井排水。在摩擦板、端刺及过渡板设置区域,路基填料需根据摩擦板长度不同进行个别设计。文章源自轨魅网-https://www.guimei8.com/8820.html

5.2 对桥梁设计要求文章源自轨魅网-https://www.guimei8.com/8820.html

5.2.1 Ⅰ型板式轨道对桥梁设计要求文章源自轨魅网-https://www.guimei8.com/8820.html

曲线超高在混凝土底座上设置。底座范围内梁面不设防水层和保护层,轨道中心线2.6m范围内的梁面在梁场预制时应进行拉毛处理,梁体采用预埋套筒植筋与底座连接;以Ⅰ型4962板为例,梁体预埋钢筋(见图9)。底座范围外铺设防水层及保护层,桥面采用三列排水方式。文章源自轨魅网-https://www.guimei8.com/8820.html

CRTSⅠ型与CRTSⅡ型板式无砟轨道结构特点分析

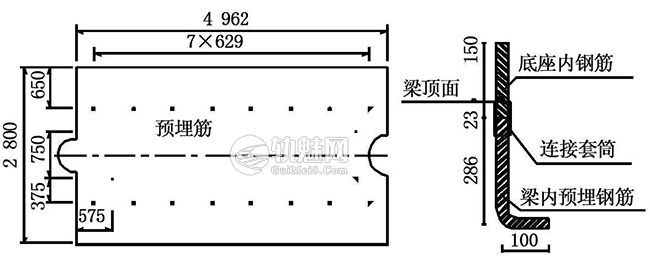

图9 Ⅰ型板式轨道预埋钢筋图

5.2.2 Ⅱ型板式轨道对桥梁设计要求文章源自轨魅网-https://www.guimei8.com/8820.html

曲线超高在底座混凝土板上设置,连续底座板与梁面间铺设两布一膜滑动层,梁缝处设置预埋剪力筋并铺设硬泡沫塑料板,底座两侧每隔一定距离设置侧向挡块。排水方式采用三列排水,桥面设置加高平台。以32m简支梁为例,Ⅱ型板式轨道侧向挡块及剪力钢筋布置图(见图10)。文章源自轨魅网-https://www.guimei8.com/8820.html

CRTSⅠ型与CRTSⅡ型板式无砟轨道结构特点分析

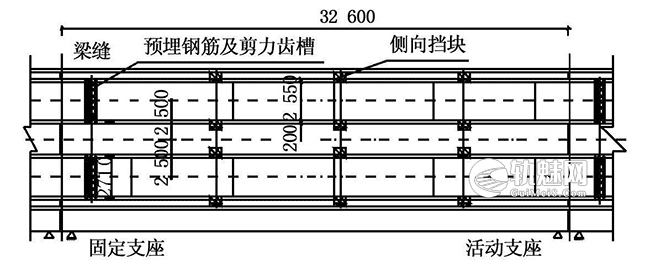

图10 Ⅱ型板式轨道侧向挡块及剪力钢筋布置图

5.3 对隧道设计要求文章源自轨魅网-https://www.guimei8.com/8820.html

Ⅰ型板式轨道曲线超高在混凝土底座上设置,排水方式为三列排水;Ⅱ型板式轨道曲线超高在混凝土支承层上设置,排水方式为三列排水。文章源自轨魅网-https://www.guimei8.com/8820.html

6 轨道系统技术特点

6.1Ⅰ 型板式轨道技术特点文章源自轨魅网-https://www.guimei8.com/8820.html

6.1.1型板式轨道的整体性能文章源自轨魅网-https://www.guimei8.com/8820.html

Ⅰ型板式轨道结构高度低,道床宽度小。Ⅰ型框架板式轨道可节省钢筋和混凝土料,降低桥梁的二期恒载,造价较低,但没有降低轨道板实际承受列车荷载的有效强度,不影响列车荷载的传递,在隧道内应用时可减少隧道的开挖断面。Ⅰ型板式轨道在基础上设置了凸形挡台,凸形挡台与混凝土底座板同步施工,依靠凸形挡台对轨道板进行定位,施工相对简便。文章源自轨魅网-https://www.guimei8.com/8820.html

6.1.2 Ⅰ型板式轨道的制造和施工文章源自轨魅网-https://www.guimei8.com/8820.html

Ⅰ型轨道板为工厂预制,其质量容易控制,施工速度快;由于其采用“由下而上”的施工方法,施工过程中不需工具轨;在特殊减振及过渡段区域,通过在轨道板底粘贴弹性橡胶垫层,易于实现下部基础对轨道的减振要求。在桥上铺设Ⅰ型板时,受桥梁不同跨度的影响,需要不同长度类型的轨道板配合使用;曲线地段铺设时,线路超高顺坡、曲线矢度的实现对扣件系统的要求较高;Ⅰ型板式轨道中CA砂浆调整层的施工质量直接影响轨道的耐久性;Ⅰ型板式轨道的制造、运输和施工专业性较强,包括:Ⅰ型板的制造、运输、吊装、铺设;CA砂浆的现场搅拌、试验、运输和灌注;轨道状态调整过程中的充填式垫板、树脂灌注等。文章源自轨魅网-https://www.guimei8.com/8820.html

由于水泥沥青砂浆调整层的存在,受自然环境因素的影响较大,为提高Ⅰ型板式轨道的耐久性,对于轨道板底的CA砂浆调整层,以灌注袋的形式取代初期模式的直接灌注,以减少CA砂浆层的环境暴露面,从而实现轨道结构少维修的设计初衷。文章源自轨魅网-https://www.guimei8.com/8820.html

CRTSⅠ型与CRTSⅡ型板式无砟轨道结构特点分析

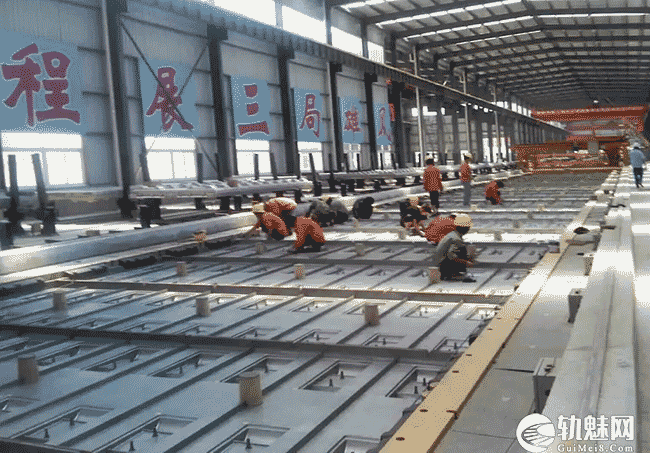

图11 Ⅱ型轨道板生产车间

6.2 Ⅱ型板式轨道技术特点文章源自轨魅网-https://www.guimei8.com/8820.html

6.2.1 型板式轨道的制造与施工文章源自轨魅网-https://www.guimei8.com/8820.html

Ⅱ型板采用横向预应力结构,通过设置预裂缝控制随机裂纹产生。采用工厂化预制,其生产车间(见图12),每块板上有10对承轨台,承轨台的精度用机械打磨并由计算机控制。通过数控机床打磨工艺获得高精度的轨道几何,轨道板具有唯一性。轨道板之间通过纵向精轧螺纹钢筋连接,较好地解决了板端变形问题,行车舒适度较高。文章源自轨魅网-https://www.guimei8.com/8820.html

工地施工时,不需对每个轨道支撑点进行调节,使工地测量工作大大减少。工地的主要工作是沥青水泥砂浆层的灌注,灌浆层在灌注5~6h后即可硬化,具有可修复性,除在每个钢轨支撑点处(轨道扣件)有调高余量外,还可以调整Ⅱ型板本身的高程。文章源自轨魅网-https://www.guimei8.com/8820.html

6.2.2 各地段型板式轨道的技术特点文章源自轨魅网-https://www.guimei8.com/8820.html

路基、隧道地段现场混凝土浇筑量较少,钢轨调整工作量很低,施工进度快。通过高精度的测量和轨道板精调系统,轨道几何形位精确,Ⅱ型板铺设后轨道几何精度高,最大限度地降低了铺轨后的精调工作,人为因素干扰小。通过轨道板间纵向连接解决了板端部变形问题,轨道结构整体性好、线路平顺度高。文章源自轨魅网-https://www.guimei8.com/8820.html

桥梁地段Ⅱ型板及底座采用连续结构主要承受纵向荷载,侧向挡块作为横向限位结构承受横向荷载。文章源自轨魅网-https://www.guimei8.com/8820.html

通过设置滑动层隔离轨道系统与桥梁的相互作用,大跨连续梁地段可取消钢轨伸缩调节器。而对于顶面无覆土且全长超过40m的桥梁结构铺设桥上Ⅱ型板式轨道时,桥梁两端路基上应设置端刺、摩擦板及过渡板(见图12)。文章源自轨魅网-https://www.guimei8.com/8820.html

CRTSⅠ型与CRTSⅡ型板式无砟轨道结构特点分析

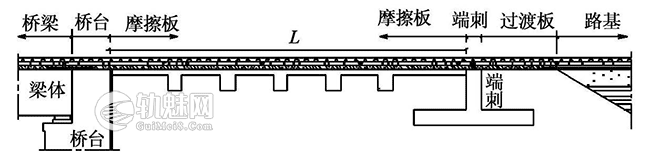

图12 端刺、摩擦板及过渡板纵断面示意图

6.3 板式轨道技术参数文章源自轨魅网-https://www.guimei8.com/8820.html

两种板式轨道都要求充填式垫板表面光滑平整、修边整齐,两个工作面上的承压范围内,因橡胶垫板引起的沟槽表面凸出量不得超过0.8mm,充填式垫板的绝缘电阻不小于1MΩ。充填式垫板疲劳试验后,厚度变化率不大于5%。文章源自轨魅网-https://www.guimei8.com/8820.html

两种板式轨道CA砂浆的技术要求见表1。文章源自轨魅网-https://www.guimei8.com/8820.html

表1 两种板式轨道CA 砂浆的技术要求表文章源自轨魅网-https://www.guimei8.com/8820.html

序号 项目 单位 Ⅰ型轨道板技术要求 Ⅱ型轨道板技术要求
1 拌合物温度 5~40 5~35
2 流动度 s 18~26 80~120
3 含气量 8~12 ≤10.0
4 弹性模量 MPa 100~300 7000~10000
5 膨胀率 1.0~3.0 0~2.0
6 表观密度 kgm-3 >1300 ≥1800
7 抗压强度(1d) MPa >0.10 ≥2.0
8 抗压强度(7d) MPa >0.70 ≥10.0
9 抗压强度(28d) MPa >1.80 ≥15.0

6.4 型板式无砟轨道工程分析文章源自轨魅网-https://www.guimei8.com/8820.html

京津城际铁路采用了Ⅱ型板式无砟轨道,自开通运营以来,状态良好。采用60g·m-1钢轨、Vossloh300-1型扣件,其轨道板为单向预应力、有挡肩结构,经过数控磨床对承轨台的精密打磨,轨道几何精度较高。通过布设精测网和精调系统,轨道几何形位精准,行车安全性和舒适性高。文章源自轨魅网-https://www.guimei8.com/8820.html

7 结束语

Ⅰ型板式轨道与Ⅱ型板式轨道在结构上差异较大,Ⅰ型板式轨道在板间设置凸形挡台,Ⅱ型板式轨道板间通过张拉锁件连接其纵向螺纹钢筋。Ⅰ型板式轨道外形上分为平板和框架板,Ⅱ型板式轨道外形上分为标准板、特殊板和补偿板。曲线路桥隧地段Ⅰ型板式轨道的超高均设置在混凝土底座上,曲线路桥隧地段Ⅱ型板式轨道的超高分别设置在路基基床表层、连续底座板、混凝土支承层上。除路基地段Ⅱ型板式轨道外,双线地段两种轨道的排水方式均采用三列排水。Ⅰ型板比Ⅱ型板制造简单、造价稍低。Ⅱ型板式无砟轨道比Ⅰ型板式无砟轨道几何精度高、整体性和纵向连续性好。文章源自轨魅网-https://www.guimei8.com/8820.html

文章来源:文章源自轨魅网-https://www.guimei8.com/8820.html

原文名称:CRTSⅠ型与CRTSⅡ型板式无砟轨道结构特点分析文章源自轨魅网-https://www.guimei8.com/8820.html

作者信息:李中华( 铁道第三勘察设计院集团有限公司, 天津300142)文章源自轨魅网-https://www.guimei8.com/8820.html

文献出处:华东交通大学学报,2010年文章源自轨魅网-https://www.guimei8.com/8820.html
