气压焊三段压力法
Ⅰ阶段(预顶及加热)。点火后的加热器摇向已预顶的焊缝后,同时用秒表计时,开始以焊缝为中心,摆动加热器加热。
Ⅱ阶段(降压)。预热至焊缝处有2~3 mm凸起时,开始降压。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄨󠄡󠄞󠄣󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
Ⅲ阶段(顶锻)。当加热至轨头出现随加热器火焰流动的镜面熔池,表面温度为1350~1 450 ℃时,迅速全压力顶锻，同时加宽加热器摆动宽度和加大摆动频率。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄨󠄡󠄞󠄣󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
各段宏观标志

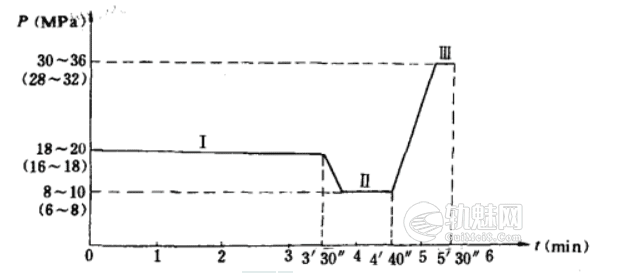

三段压力法工艺曲线示意
三段压力法工艺曲线与每段的约略时间及压力如图所示。
第二段:第一段由于预顶压力,在点火加热至钢轨产生塑性变形时,焊缝处及其附近产生微微凸起(高度为1~ 3mm) ,即进入了第二阶段。被加热区的钢轨产生塑性凸起是进入第二段的宏观标志,此阶段降低顶压力并保压。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄨󠄡󠄞󠄣󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
第三段:在保压和继续加热的过程中,当发现轨底角上表面出现几个面积约1.5 ~ 3mm²的单个熔池,轨头顶面出现有随火焰而动的“镜面熔池”(温度约为.1350℃~1400℃)时,即进入第三阶段,开始提压进行最终顶锻。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄨󠄡󠄞󠄣󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
