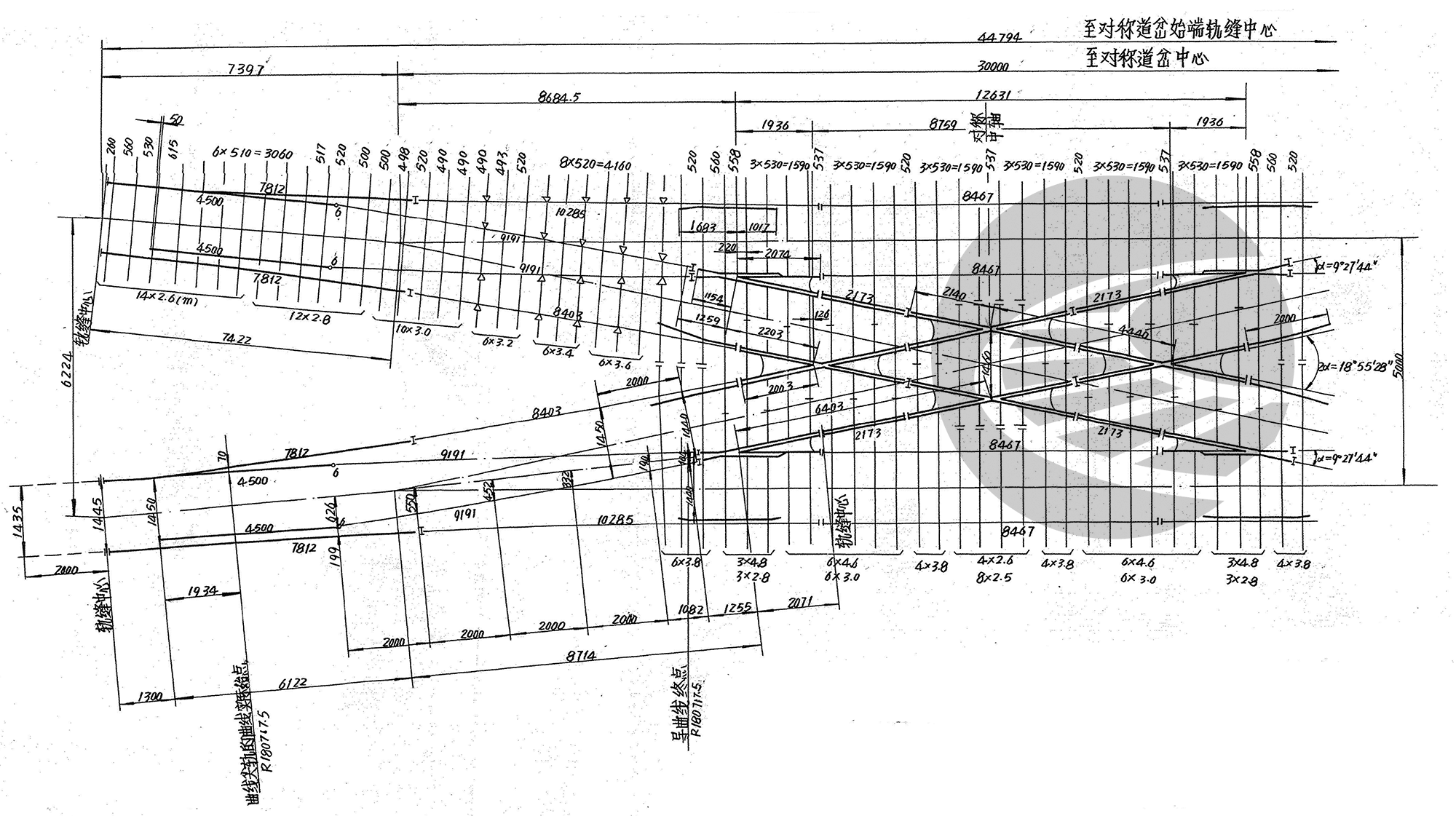

50kg/m钢轨6号对称道岔5m间距交叉渡线 专线7508

2020年10月9日00:00:035168
50kg/m钢轨6号对称道岔5m间距交叉渡线 专线7508
所属分类：道岔图纸 图纸格式：PDF扫描 图纸版本：专线7508 最后更新：2021年6月12日 15:24

设计说明

1、本图按标准距铁路设轨道电路及不设轨道电路设计

2.道岔平面型式:转辙器尖轨为半割线型曲线尖轨，导曲线半径为180m;菱形交叉部份均为双轨式，锐、钝角辙叉相同，可以互换使用，减步品种，延长寿命，增强稳定性.

3.为改善列车运行条件，便于养扩维修，菱形交又轨距采用1440 mm，并顺延至6号辙叉趾前.直股轨距为1440mm.

下载信息 图纸名称：50kg/m钢轨6号对称道岔5m间距交叉渡线 图纸格式：PDF扫描 图纸版本：专线7508 图纸大小：4mb
网盘密码：发表评论并刷新可见
下载地址
