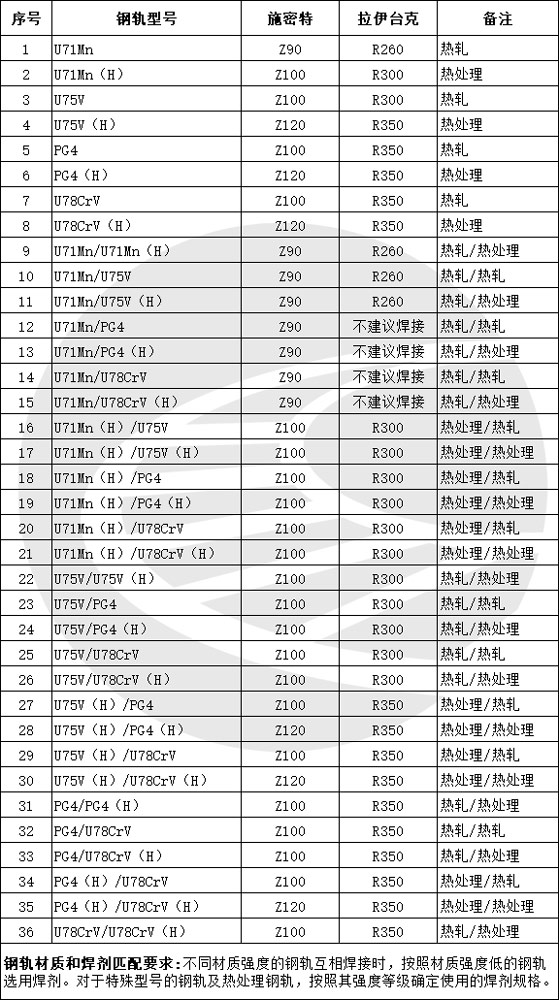

| 序号 | 钢轨型号 | 施密特 | 拉伊台克 | 备注 |
| 1 | U71Mn | Z90 | R260 | 热轧 |
| 2 | U71Mn（H） | Z100 | R300 | 热处理 |
| 3 | U75V | Z100 | R300 | 热轧 |
| 4 | U75V（H） | Z120 | R350 | 热处理 |
| 5 | PG4 | Z100 | R350 | 热轧 |
| 6 | PG4（H） | Z120 | R350 | 热处理 |
| 7 | U78CrV | Z100 | R350 | 热轧 |
| 8 | U78CrV（H） | Z120 | R350 | 热处理 |
| 9 | U71Mn/U71Mn（H） | Z90 | R260 | 热轧/热处理 |
| 10 | U71Mn/U75V | Z90 | R260 | 热轧/热轧 |
| 11 | U71Mn/U75V（H） | Z90 | R260 | 热轧/热处理 |
| 12 | U71Mn/PG4 | Z90 | 不建议焊接 | 热轧/热轧 |
| 13 | U71Mn/PG4（H） | Z90 | 不建议焊接 | 热轧/热处理 |
| 14 | U71Mn/U78CrV | Z90 | 不建议焊接 | 热轧/热轧 |
| 15 | U71Mn/U78CrV（H） | Z90 | 不建议焊接 | 热轧/热处理 |
| 16 | U71Mn（H）/U75V | Z100 | R300 | 热处理/热轧 |
| 17 | U71Mn（H）/U75V（H） | Z100 | R300 | 热处理/热处理 |
| 18 | U71Mn（H）/PG4 | Z100 | R300 | 热处理/热轧 |
| 19 | U71Mn（H）/PG4（H） | Z100 | R300 | 热处理/热处理 |
| 20 | U71Mn（H）/U78CrV | Z100 | R300 | 热处理/热轧 |
| 21 | U71Mn（H）/U78CrV（H） | Z100 | R300 | 热处理/热处理 |
| 22 | U75V/U75V（H） | Z100 | R300 | 热轧/热处理 |
| 23 | U75V/PG4 | Z100 | R300 | 热轧/热轧 |
| 24 | U75V/PG4（H） | Z100 | R300 | 热轧/热处理 |
| 25 | U75V/U78CrV | Z100 | R300 | 热轧/热轧 |
| 26 | U75V/U78CrV（H） | Z100 | R300 | 热轧/热处理 |
| 27 | U75V（H）/PG4 | Z100 | R350 | 热处理/热轧 |
| 28 | U75V（H）/PG4（H） | Z120 | R350 | 热处理/热处理 |
| 29 | U75V（H）/U78CrV | Z100 | R350 | 热处理/热轧 |
| 30 | U75V（H）/U78CrV（H） | Z120 | R350 | 热处理/热处理 |
| 31 | PG4/PG4（H） | Z100 | R350 | 热轧/热处理 |
| 32 | PG4/U78CrV | Z100 | R350 | 热轧/热轧 |
| 33 | PG4/U78CrV（H） | Z100 | R350 | 热轧/热处理 |
| 34 | PG4（H）/U78CrV | Z100 | R350 | 热处理/热轧 |
| 35 | PG4（H）/U78CrV（H） | Z120 | R350 | 热处理/热处理 |
| 36 | U78CrV/U78CrV（H） | Z100 | R350 | 热轧/热处理 |
| 钢轨材质和焊剂匹配要求:不同材质强度的钢轨互相焊接时，按照材质强度低的钢轨选用焊剂。对于特殊型号的钢轨及热处理钢轨，按照其强度等级确定使用的焊剂规格。 | ||||
风险：本站内容仅作技术交流参考，不构成决策依据，所涉标准可能已失效，请谨慎采用。
声明：本站内容由用户上传或投稿，其版权及合规性由用户自行承担。若存在侵权或违规内容，请通过左侧「举报」通道提交举证，我们将在24小时内核实并下架。
赞助：本站部分内容涉及收费，费用用于网站维护及持续发展，非内容定价依据。用户付费行为视为对本站技术服务的自愿支持，不承诺内容永久可用性或技术支持。
授权：除非另有说明，否则本站内容依据CC BY-NC-SA 4.0许可证进行授权。非商业用途需保留来源标识，商业用途需申请书面授权。
沙发
