0 轨距杆分类
轨距杆分为普通轨距杆和绝缘轨距杆。


表1 曲线地段轨距杆规格
轨距杆类型 | 适用条件 |
P-M30 | 43kg/m、50kg/m 钢轨,无绝缘需求 |
JA-M30 | 43kg/m、50kg/m 钢轨,有绝缘需求的一般地段 |
JB-M30 | 43kg/m、50kg/m 钢轨,有绝缘需求的道岔区地段 |
P-M36 | 60kg/m 钢轨,无绝缘需求 |
JA-M36 | 60kg/m 钢轨,有绝缘需求的一般地段 |
JB-M36 | 60kg/m 钢轨,有绝缘需求的道岔区地段 |
P-M38 | 75kg/m 钢轨,无绝缘需求 |
JA-M38 | 75kg/m 钢轨,有绝缘需求的一般地段 |
JB-M38 | 75kg/m 钢轨,有绝缘需求的道岔区地段 |

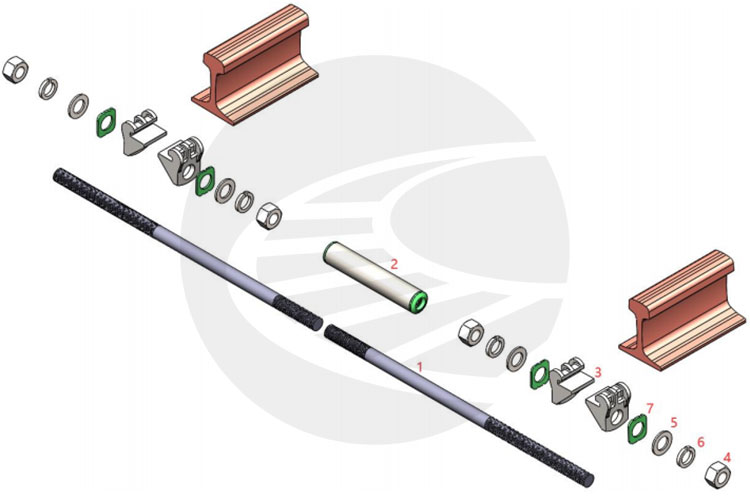

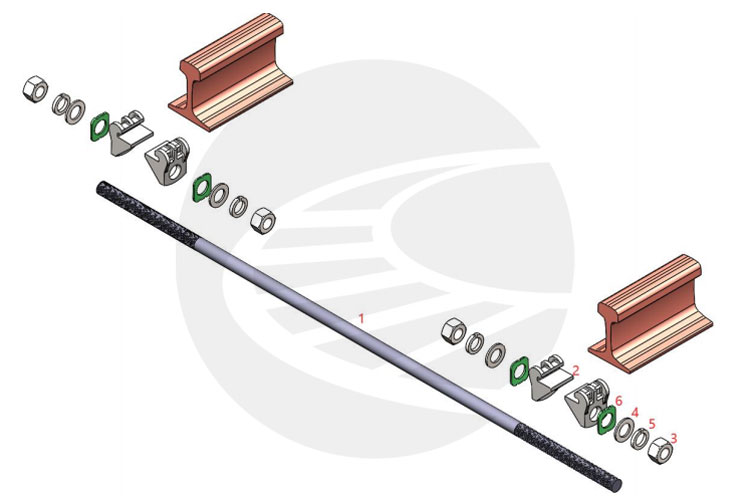

轨距杆规格以类别代号与杆体直径表示,表示方法为:类别代号-M 杆 体直径。其中,P 表示普通轨距杆;JA 表示 A 型绝缘轨距杆,JB 表示 B 型 绝缘轨距杆。
1 一般规定
(1)轨距杆使用环境温度为-40℃~60℃。
(2)轨距杆杆体、套筒均应涂底漆一道,面漆一道(红色)。零部件的防锈性能有特殊要求的,由供需双方协商确定。󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄩󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
(3)出厂前绝缘轨距杆套筒上应喷涂“TB/T 1780-2023”字样(白色)。󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄩󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2 轨距杆铺设要求
2.1 安装前检查及储运
(1)检查产品合格证,对照产品类型和规格、执行的标准、制造厂名和生产日期,特别需核对轨型、安装位置、电气化需求等内容。
(2)检查绝缘轨距杆套筒与杆体是否联结紧固。󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄩󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
(3)储存及运输时,轨距杆的螺纹部分应采取防护措施;绝缘轨距杆不应露天存放,不应与酸、有机溶剂等化学品同库,库房内温度不应超过60℃。󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄩󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
(4)轨距杆运输时,不应剧烈碰撞、抛摔。󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄩󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.2 轨距杆铺设要求
(1)安装时将杆体从两股钢轨下侧穿过并摆放在拟安装位置。

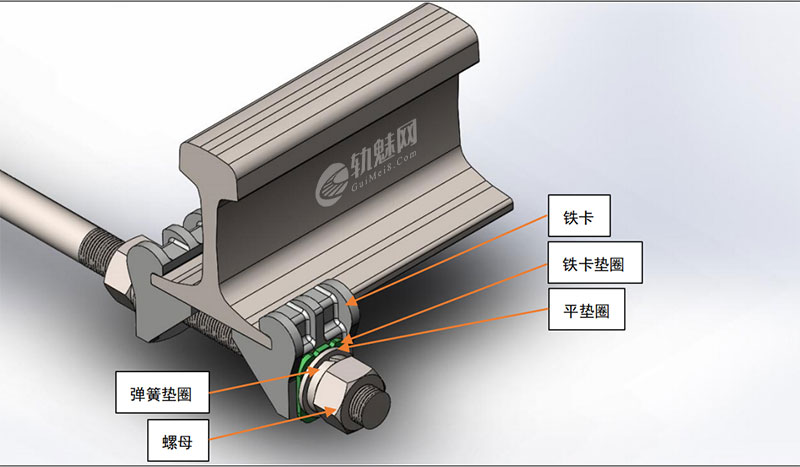

(2)依次将钢轨内侧的螺母、弹簧垫圈、平垫圈、铁卡垫片(1/40轨底坡)、铁卡套入轨距杆内侧并卡住轨底。󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄩󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
(3)分别将两外侧铁卡、铁卡垫片(1/40轨底坡)、平垫圈、弹簧垫圈、螺母组装好并卡住轨底。󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄩󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

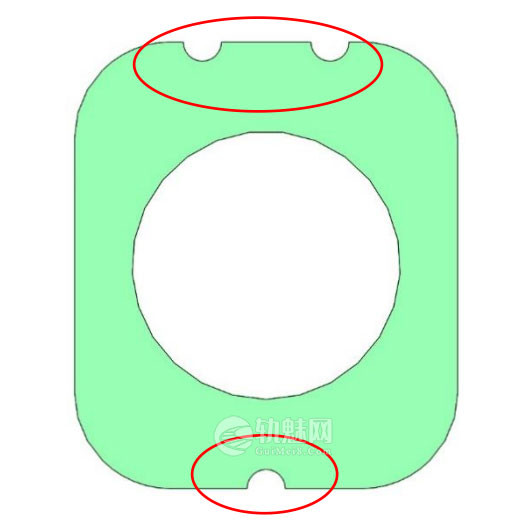

(4)铁卡垫片安装时,应注意区分安装方向。钢轨外侧双孔向上,钢轨内侧单孔向上,垫片直角边应与铁卡紧贴,严禁反向安装。

(5)零部件安装完成后,采用专用工装拧紧螺母。先紧固内侧,再紧固外侧。锁紧力矩应符合下表2-1规定。
(6)绝缘轨距杆安装后,应测量轨底至套筒顶部垂向间隙。间隙不应小于5mm。󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄩󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
表2 轨距杆产品锁紧力矩
适用轨型 | 锁紧力矩(N·m) |
43kg/m、50kg/m钢轨 | 300~500 |
60kg/m钢轨 | 500~700 |
75kg/m钢轨 | 500~700 |
3 养护注意事项
(1)轨距杆铺设完成后,应定期对铁卡、杆体质量进行检查;应按照相关单位运营管理要求,对有病害、锈蚀等不达标产品进行替换。
(2)应定期复测锁紧力矩,对不达标产品采取加固或替换措施。󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄩󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
(3)应定期检查绝缘轨距杆潮湿状态绝缘电阻,防止出现电联等问题。󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄩󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
文章来源:
摘自《TB/T 1780-2023 铁路轨距杆(设计图号:专线 3470)安装使用及养护维修手册》中铁设计 2024年4月󠄐󠄹󠅀󠄪󠄢󠄡󠄦󠄞󠄧󠄣󠄞󠄢󠄡󠄦󠄞󠄡󠄩󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
