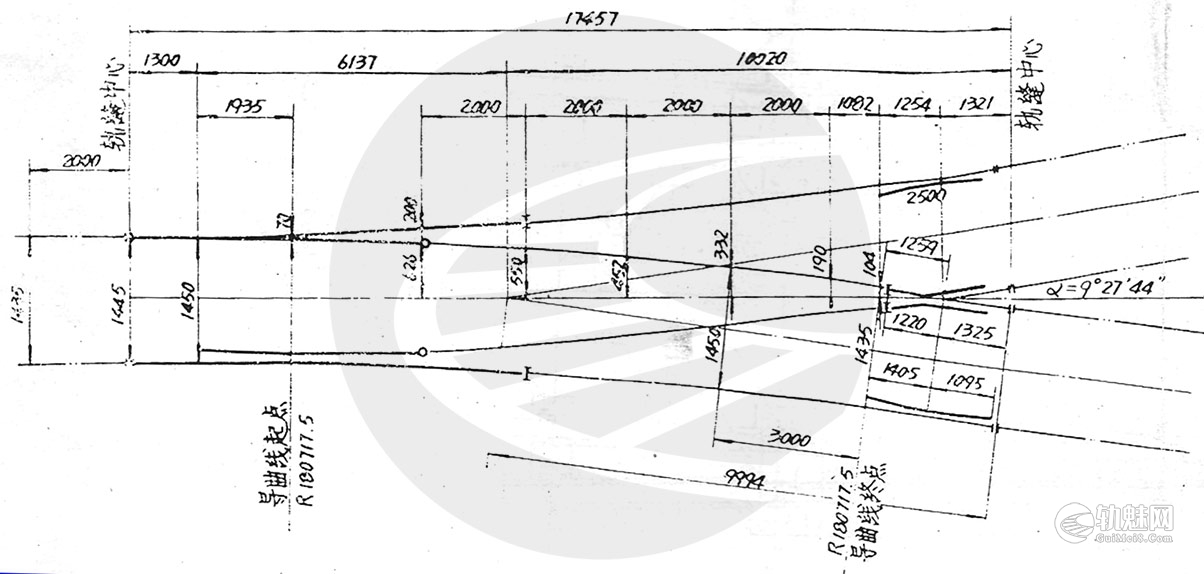

1 总布置图
2 道岔检查位置
| 项目 | 位置 | 标准 | 允许偏差 |
| 轨距 | 顺坡终点前2m | 1435mm | 参照《铁路线路修理规则》第6.2.2条 |
| 顺坡终点 | 1445mm | ||
| 尖轨尖 | 1450mm | ||
| 导曲顺坡终点前3m | 1450mm | ||
| 尖轨跟端后9.082m | 1435mm | ||
| 支距 | 尖轨跟端（第一点） | 626mm | |
| 中间各点（相邻间距2000mm） | 550、452、332、190 | ||
| 最后一点（距前一支距点1.082m） | 104mm | ||
| 护轨开口 | 端部开口 | 90mm | |
| 距端部99.9mm处 | 68mm | ||
| 平直段（起点距护轨端部596mm） | 42mm | +3、-1mm | |
| 辙叉轮缘槽 | 辙叉心尖端至辙叉心宽50mm断面间 | 46mm | +3、-1mm |
| 动程 | 152mm | ||
| 尖轨跟端轮缘槽宽度 | 130mm | ||
| 护轨与基本轨高差 | 12mm | ||
| 尖轨非工作边与基本轨工作边最小距离 | 65mm | -2mm | |
| 岔枕间距 | 转辙机所在岔枕间距 | 615mm | ≦20mm |
| 其余 | 参照铺设图 | ||
| 尖轨与基本轨高差 | 尖轨顶面宽50mm及以上断面处 | 尖轨高于基本轨顶面 | 不得低2mm及以上 |
| 尖轨顶面宽50mm及以下断面处 | 尖轨低于基本轨顶面 | 不得高2mm及以上 | |
| 联零配件 | 滑床板磨耗 | ≦3mm | |
| 轨撑与轨头下颚或与挡肩离缝 | ≦2mm |
