关键词： 轨道电路红光带、故障排查、信号工现场经验、五步排查法
先唠两句
红光带这东西，信号工没有一个不头大的。
你一看到控制台上那个红杠杠亮起来，心跳都得快半拍。但怕归怕，活还得干。关键是——不能慌。
我见过太多兄弟红光带一来，拎着万用表就往外冲，东测一下西戳一下，大半天找不着北。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
其实红光带这事儿有套路。今天就把老师傅们传下来的 “五步法” 捋一遍，你照着走，绝大部分故障10分钟就能定下来。
第一步：别急着出门，先看曲线
⏱ 1分钟 | 📍微机监测分析浏览
监控终端上就有答案。
把红光带区段的电压曲线拉出来，瞅一眼，心里就有数了：󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
- 电压猛掉不回头 → 八成是断线了，或者扣件碰了夹板
- 两个挨着的区段同时掉电压 → 绝缘坏了，两区段串一起了
- 电压上蹿下跳不稳定 → 接触不良，配线松了
- 曲线带毛刺 → 扼流变压器或限流电阻有问题
⚠️ 特别强调一句： 哪怕红灯自己灭了，也别急着消记。先把车扣住，喊工务来确认没有断轨，这是铁规矩，谁都别破。
第二步：看几个区段亮，直接锁定方向
⏱ 1分钟 | 📍 微机监测浏览分析
红光带的范围大小，直接告诉你该往哪个方向查：󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
| 啥情况 | 大概率是啥 |
| 就一个区段亮 | 这个区段自己的问题——接收/发送通道、室外设备 |
| 好几个区段一起亮，还是同一排机柜的 | 公共电源出事了——电源屏跳了、空开跳了、模块烧了 |
| 偶尔闪一下红，没规律 | 接触不良、引接线松了、电容挂了 |
老信号工的经验之谈： 全站大面积红光带 + 信号机全灭灯，先别往室外跑——先看电源屏。外电网电压把模块打穿，这是大面积故障的第三大高频原因。
第三步：分线盘一测，室内室外立刻分
⏱ 3分钟 | 📍 机械室分线盘
分线盘就是那个”分水岭”——在这测一下电压，问题在屋里还是在外头，一测就知道。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

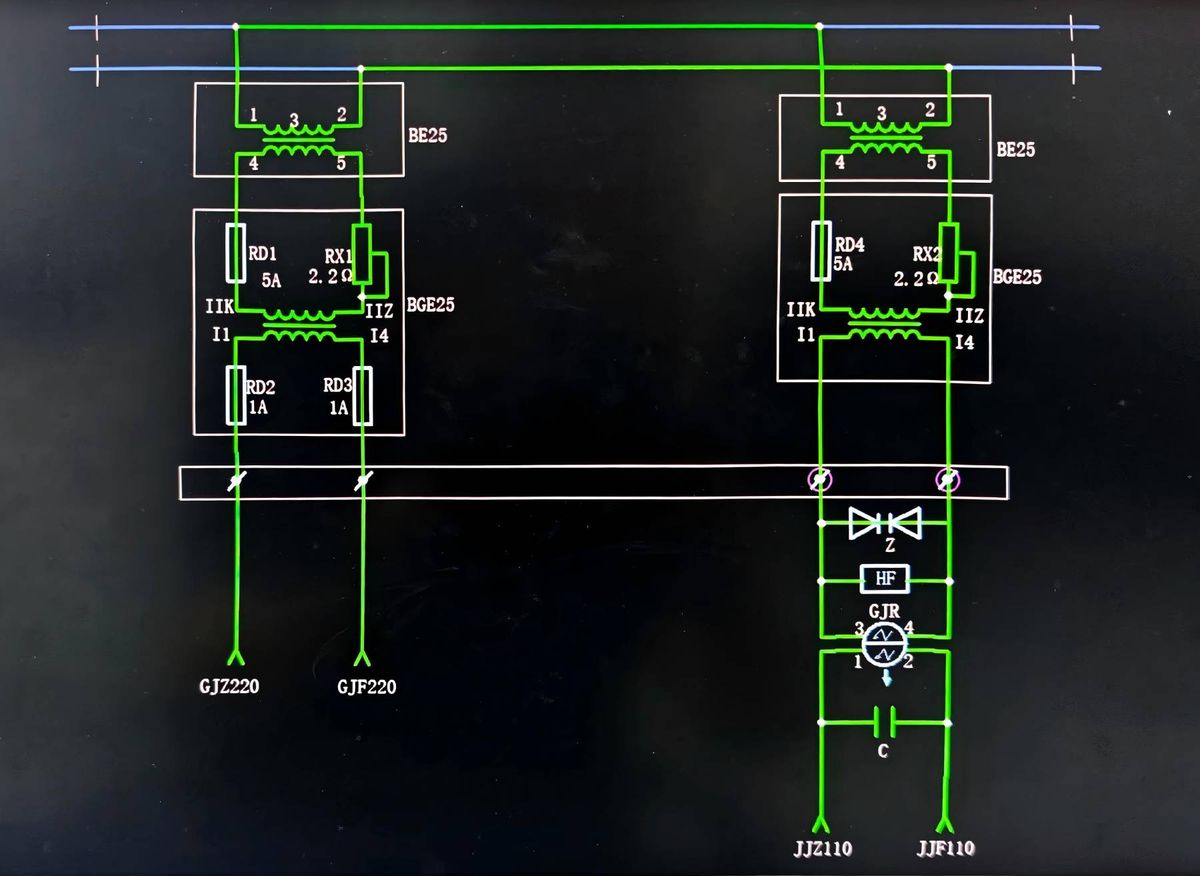

25Hz轨道电路的判断：
- 受端电压 > 30V → 室内问题
- 受端电压 < 30V → 室外问题
这一步做完了，你就知道该往哪使劲了。
第四步：找准方向，用”三板斧”快速定位
⏱ 3分钟 | 根据上一步结果选室内或室外
如果是室内问题，三招搞定：󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
- 看电源 — 机柜DC24V稳不稳？纹波不能超过100mV
- 紧端子 — 发送器、接收器、衰耗器的接线端子，挨个紧一遍
- 换板卡 — 有备品就试换，这是最快的方法
如果是室外问题，五个位置重点看：
- 引接线塞钉 — 接触电阻不能超过1mΩ。锈了、松了，这毛病多了去了
- 匹配变压器 — 看密封好不好，端子紧不紧
- 轨端绝缘 — 尤其是夏天钢轨一膨胀，绝缘最容易挤坏
- 回流线/吸上线 — 看一眼状态。
🏆 五个”头号嫌疑犯”排行榜
| 排名 | 谁最可疑 | 有啥特征 |
| 🥇 | 绝缘铁片破了 | 电压掉到5-10V，正常是18-22V，降幅超一半 |
| 🥈 | 器材本身坏了 | 变压器、调谐单元出问题，电压忽高忽低 |
| 🥉 | 电源屏模块带不动 | 外电网一超压模块就烧，大面积亮红灯还灭灯 |
| 4 | 雷击 | 感应雷从钢轨窜进来，雷雨季节高发 |
| 5 | 外力破坏 | 施工、荒火、挖机挖到光电缆 |
第五步：处理完别急着走，还要做一件事
⏱ 2分钟 + 收尾工作 | 📍 现场
原因找到了，按这个原则处理：󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
先通后复 — 能马上修好的当场修好；一时修不好的，做好安全措施先让车跑起来，等天窗点再彻底处理。
恢复之后，一定要做分路试验！
拿标准分路线（ZPW-2000用0.15Ω，25Hz用0.06Ω）挂上去，测残压合格了，才能消记。这一步不能省。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
🚦 再说两个高发场景
🛤️ 夏天多注意绝缘： 钢轨一胀，绝缘最容易挤破，这是季节规律。
❄️ 冬天多看看引接线： 钢轨一缩，接缝变大，引接线容易拉断。
老铁，记住一句话
红光带不可怕，可怕的是没有章法。
五步走——看曲线、判范围、测分线盘、套公式、快处置——你照着干，有条不紊。
遇到事别急，按流程走。天塌不下来。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
Q&A
Q：为什么不能一上来就往外跑？ A：因为很多红光带的病根在屋里——电源模块坏了、配线松了、板卡不行了。先看了监测曲线、测了分线盘，搞清楚是屋里还是外头再动，效率最高。
Q：红光带自己灭了，能直接恢复吗？ A：绝对不行。灭了自己亮的红灯，更危险——可能是断轨后钢轨一碰又搭上了。必须扣车，让工务确认没断轨才能放行。这是拿命换来的规矩。
Q：好几个区段一起亮红灯，先查什么？ A：先查公共电源——电源屏跳没跳、空开跳没跳、外电网电压对不对。因为多个区段同时出问题，一定是有个”共同的地方”出事了。
Q：我老是分不清断轨和短路，怎么办？ A：看相位角。断轨的相位角会飙到200-300°，短路的相位角只是小幅度升高。如果不确定，就去分线盘测有没有50Hz的干扰电压——有就是断轨，没有就是短路。
觉得有用的话，点个”在看”转发给兄弟。遇到红光带，五步走，不慌不乱！
你有什么好的经验到评论区聊一下。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
