43kg/m钢轨断面尺寸图

2021年8月2日00:00:16
评论
1,370
43kg/m钢轨断面尺寸图

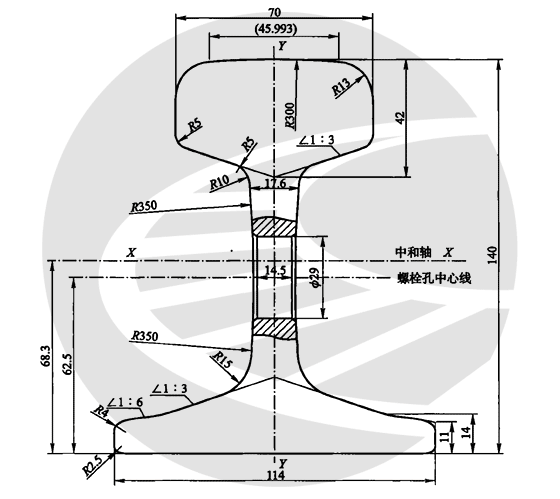

a ) 43 kg/m钢轨断面图

43kg/m钢轨断面尺寸图

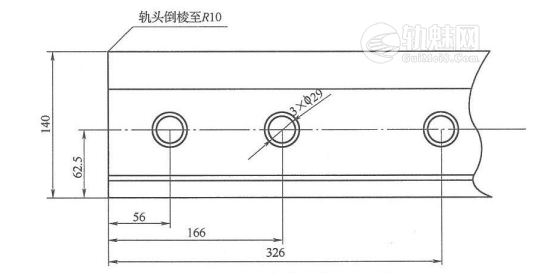

b)43kg/m钢轨螺栓孔布置图

文章来源:

《钢轨 第1部分:43kgm~75kgm钢轨》TB/T 2344.1—2020
