50kg/m钢轨断面尺寸图

2021年8月2日00:00:19
评论
2,6794
50kg/m钢轨断面尺寸图

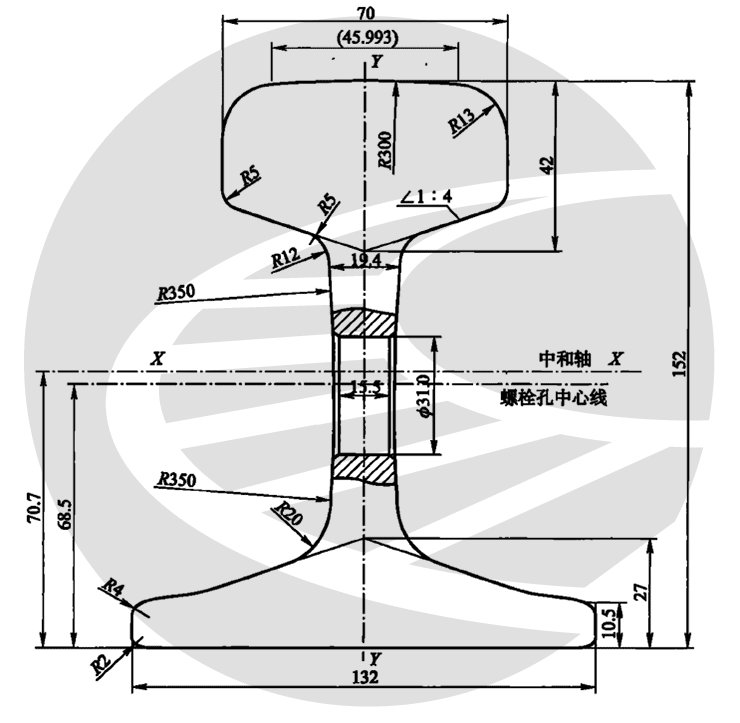

(a ) 50 kg/m钢轨断面图

50kg/m钢轨断面尺寸图

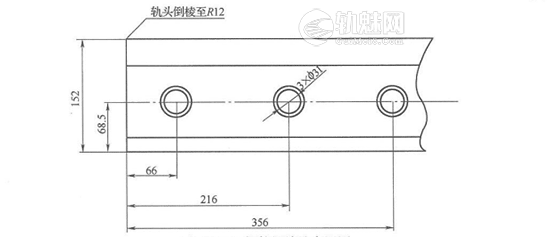

(b)50-kg-m钢轨螺栓孔布置图

文章来源:

《钢轨 第1部分:43kgm~75kgm钢轨》TB/T 2344.1—2020
