50kg/m钢轨12号单开道岔技术参数 专线4144 CZ216

道岔图纸132,4932

1 总布置图

此内容仅限注册用户查看,请先

2 轨距尺寸

序号检查位置标准(mm)
1尖轨尖1437mm
2直股:尖轨尖端后5641mm1435mm
3曲股:尖轨尖端后3508mm1441.6mm
4曲股:尖轨尖端后5641mm1435mm
5其余各部1435mm

3 道岔支距测量

编号尺寸(mm)具 体 位 置
1263尖轨跟距
2344尖轨跟+2m
3437尖轨跟+4m
4541尖轨跟+6m
5657尖轨跟+8m
6784尖轨跟+10m
7923尖轨跟+12m
81073尖轨跟+14m
91223尖轨跟+15.868m

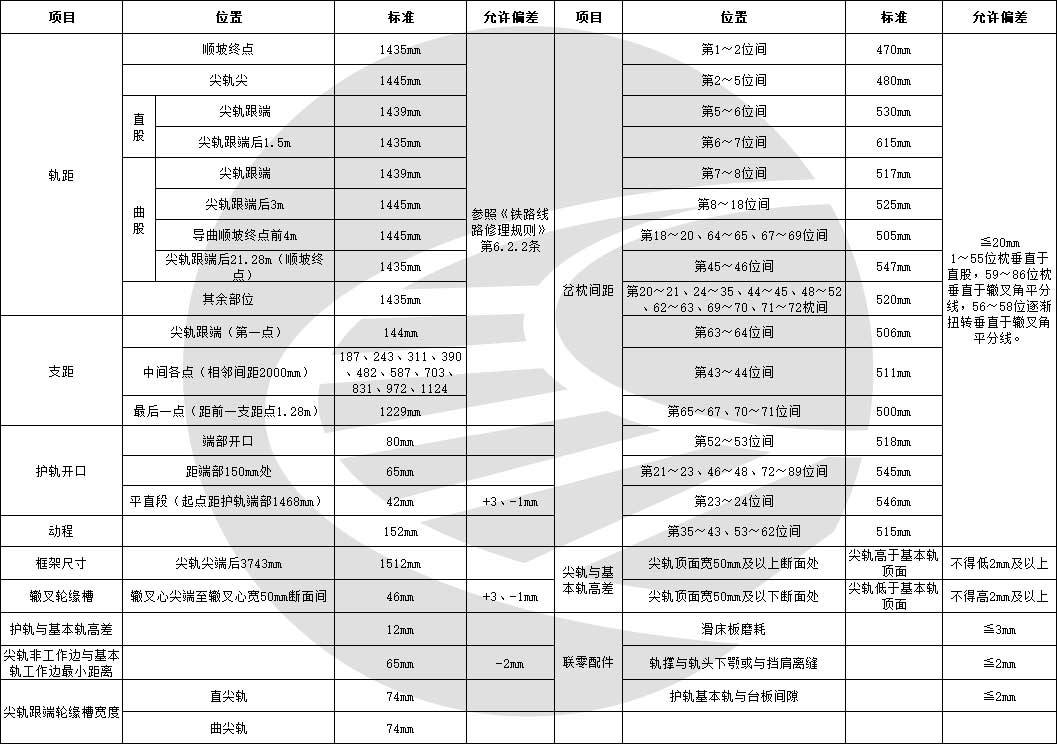

2 各部尺寸

项目位置标准允许偏差
轨距尖轨尖1437mm参照《铁路线路修理规则》第6.2.2条
直股尖轨尖端后5641mm1435mm
曲股尖轨尖端后3508mm1441.6mm
尖轨尖端后5641mm1435mm
其余各部1435mm
支距尖轨跟端(第一点)263mm
中间各点(相邻间距2000mm)344、437、541、657、784、923、1073
最后一点(距前一支距点1.868m)1223mm
护轨开口端部开口80mm
距端部150mm处65mm
平直段直护轨(起点距护轨端部2762mm)42mm+3、-1mm
曲护轨(起点距护轨端部1800mm)42mm
动程尖轨一牵180mm
尖轨二牵75mm
框架尺寸尖轨尖端后5641mm1506mm
辙叉轮缘槽辙叉心尖端至辙叉心宽50mm断面间46mm+3、-1mm
12mm
尖轨非工作边与基本轨工作边最小距离65mm-2mm
岔枕间距尖轨第二连杆处(10-11位枕间)607mm≦20mm
转辙机所在岔枕间距650mm
其余岔枕间距600mm
尖轨与基本轨高差尖轨顶面宽50mm及以上断面处尖轨高于基本轨顶面不得低2mm及以上
尖轨顶面宽50mm及以下断面处尖轨低于基本轨顶面不得高2mm及以上
尖轨跟端轮缘槽宽度直尖轨191mm
曲尖轨190mm
联零配件滑床板磨耗≦3mm
轨撑与轨头下颚或与挡肩离缝≦2mm
