60kg/m钢轨12号单开道岔技术参数 专线4190 CZ525

道岔图纸101,033

1 总布置图

此内容仅限注册用户查看,请先

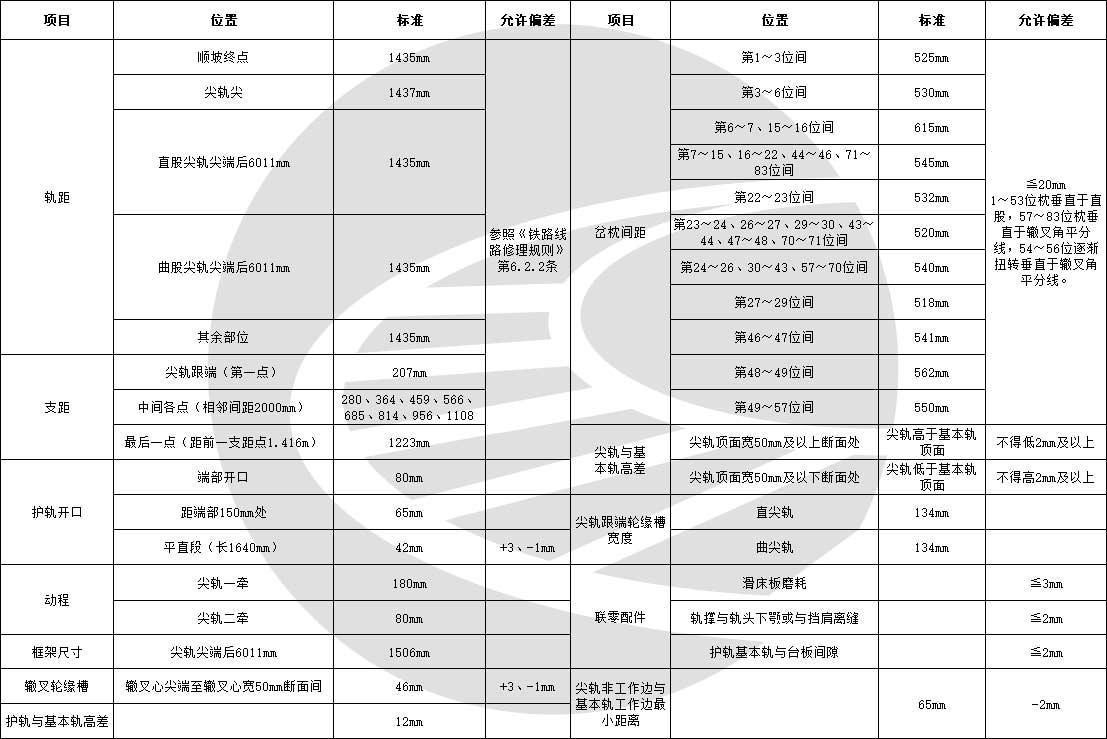

2 各部尺寸

项目 位置 标准 允许偏差
轨距 顺坡终点 1435mm 参照《铁路线路修理规则》第6.2.2条
尖轨尖 1437mm
直股尖轨尖端后6011mm 1435mm
曲股尖轨尖端后6011mm 1435mm
其余部位 1435mm
支距 尖轨跟端(第一点) 207mm
中间各点(相邻间距2000mm) 280、364、459、566、685、814、956、1108
最后一点(距前一支距点1.416m) 1223mm
护轨开口 端部开口 80mm
距端部150mm处 65mm
平直段(长1640mm) 42mm +3、-1mm
动程 尖轨一牵 180mm
尖轨二牵 80mm
框架尺寸 尖轨尖端后6011mm 1506mm
辙叉轮缘槽 辙叉心尖端至辙叉心宽50mm断面间 46mm +3、-1mm
护轨与基本轨高差 12mm
岔枕间距 第1~3位间 525mm ≦20mm                                      1~53位枕垂直于直股,57~83位枕垂直于辙叉角平分线,54~56位逐渐扭转垂直于辙叉角平分线。
第3~6位间 530mm
第6~7、15~16位间 615mm
第7~15、16~22、44~46、71~83位间 545mm
第22~23位间 532mm
第23~24、26~27、29~30、43~44、47~48、70~71位间 520mm
第24~26、30~43、57~70位间 540mm
第27~29位间 518mm
第46~47位间 541mm
第48~49位间 562mm
第49~57位间 550mm
尖轨与基本轨高差 尖轨顶面宽50mm及以上断面处 尖轨高于基本轨顶面 不得低2mm及以上
尖轨顶面宽50mm及以下断面处 尖轨低于基本轨顶面 不得高2mm及以上
尖轨跟端轮缘槽宽度 直尖轨 134mm
曲尖轨 134mm
联零配件 滑床板磨耗 ≦3mm
轨撑与轨头下颚或与挡肩离缝 ≦2mm
护轨基本轨与台板间隙 ≦2mm
尖轨非工作边与基本轨工作边最小距离 65mm -2mm

3 尖轨降低值

直尖轨轨头各断面宽度(mm) 距离直尖轨尖端距离(m) 直尖轨降低值 (mm)
0 0 23
5 0.423 18
20 1.693 4
50 4.233 0
71 6.011 0

4 轨距检查位置及标准

顺号 检查位置 标准轨距(mm) 说      明
1 基本轨接头 1435
2 尖轨尖端 1437
3 尖轨中前(直) 1435 距尖轨尖端2728mm(侧向轨距1442mm)
4 尖轨中部 1435 检查位置:距尖轨尖端6011mm处(刨切终点)
5 尖轨跟端曲股 1435
6 尖轨跟端直股
7 导曲部分前(直) 1435 检查位置:直基本轨接头
8 导曲部分前(曲) 1435 检查位置:曲基本轨接头
9 导曲部分中(直) 1435 检查位置:连接部分中间接头处,直、曲股均无接头时,内轨中间处
10 导曲部分中(曲)
11 导曲部分后(直) 1435 检查位置:内股配轨(与叉心连接)中间
12 导曲部分后(曲)
13 叉心前(曲) 1435 检查位置:叉心前接头处
14 叉心中(曲) 1435 检查位置:心轨宽10—30mm处,同时检查查照间隔、护背距离
15 叉心后(曲) 1435 检查位置:岔心后接头处
16 叉心后(直)
17 叉心中(直) 1435 检查位置:心轨宽10—30mm处,同时检查查照间隔、护背距离
18 叉心前(直) 1435 检查位置:岔心前接头处
