混凝土枕小半径曲线轨撑扣件安装作业指导书

2021年4月21日00:00:35
评论
235

一、产品简介

43kg/m、50kg/m、60kg/m钢轨混凝土枕小半径曲线轨撑扣件适用于混凝土枕轨道曲线部位线路钢轨外侧。

1、轨撑型号(见下表)

43kg/m 21#、23#、29#
50kg/m 12#、14#、20#
60kg/m 4#、6#、10#

2、挡板座型号:2-4、0-6、0-8、0-10

二、安装要求:

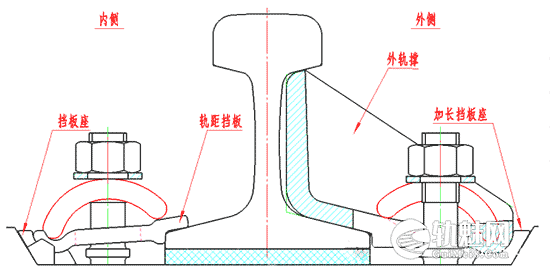

1、扣件组装示意图:

混凝土枕小半径曲线轨撑扣件安装作业指导书

2、小半径曲线轨撑扣件安装配置表。

轨距调
整量mm
外侧
内侧
加长挡板座号码
轨撑号码
轨距挡板号码
挡板座号码
43
0
2
29
23
4
+2
2
29
23
4
+4
4
23
29
2
+6
2
23
29
4
+8
2
23
29
4
+10
4
23
29
2
+12
2
23
29
4
+14
2
23
29
4
+16
0
23
29
6
+18
0
23
29
6
50
0
2
20
14
4
+2
4
14
20
2
+4
4
14
20
2
+6
2
14
20
4
+8
4
14
20
2
+10
2
14
20
4
+12
2
14
20
4
+14
0
14
20
6
+16
0
14
20
6
60
0
2
10
6
4
+2
4
6
10
2
+4
4
6
10
2
+6
2
6
10
4
+8
2
6
10
4
+10
0
6
10
6
+12
0
6
10
6

3、当曲线半径R≥350m时,按照安装配置表进行选取轨撑及加长挡板座。

4、当曲线半径350m>R≥300m时,正常情况下选取配置中轨撑及加长挡板座进行安装,若现场安装不方便时,选取小号码轨撑进行安装。

5、当曲线半径R<300m(有轨距加宽的)时,选用与正常轨距挡板号码一致轨撑不能够安装时,建议选用43-21#、50-12#、 60-4#。

6、注意,安装轨撑扣件钱用户应先调查了解线路扣件安装情况以及钢轨磨耗情况,以便准备合适的轨撑及加长挡板座。

扣件组装如图所示:

作业准备

1、作业防护:施工现场应设置安全防护员进行安全防护工作,作业组长负责组长施工作业。

2、作业工具及材料:丁字扳手、撬杠、轨撑、加长挡板座、机油桶(壶),轨撑及加长挡板座应根据线路情况,选取合适的轨撑,加长挡板座应型号齐全有富余。

作业程序

1、卸开曲线线路钢轨外侧螺母,拿下平垫圈、弹条、轨距挡板及挡板座。

2、清除轨腰及混凝土枕上的石渣及污垢,在螺旋道钉上涂油。

3、选取与拿下轨距挡板、挡板座同标号轨撑及加长挡板座,先安装轨撑,然后从侧面缝隙插入加长挡板座。如加长挡板座无法装入,可选小号加长挡板座或者更换小号轨撑重新安装。

4、安装好轨撑及加长挡板座后,放好弹条及平垫圈,弹条、平垫圈应涂油,拧紧螺母。

5、作业结束,回收拆下的轨距挡板及挡板座。

四、技术要求

1、混凝土枕小半径曲线轨撑扣件安装间隔2~3枕,可根据具体情况进行调整。

2、轨撑与钢轨上颚、轨撑与加长挡板座、混凝土枕档肩密贴,间隙不得大于2mm。

3、联结零件齐全,作用良好。
