地下线Lord(洛德)扣件组装图及设计参数

2021年4月22日00:00:46相关图纸评论696

1 扣件组装图

地下线Lord(洛德)扣件组装图及设计参数

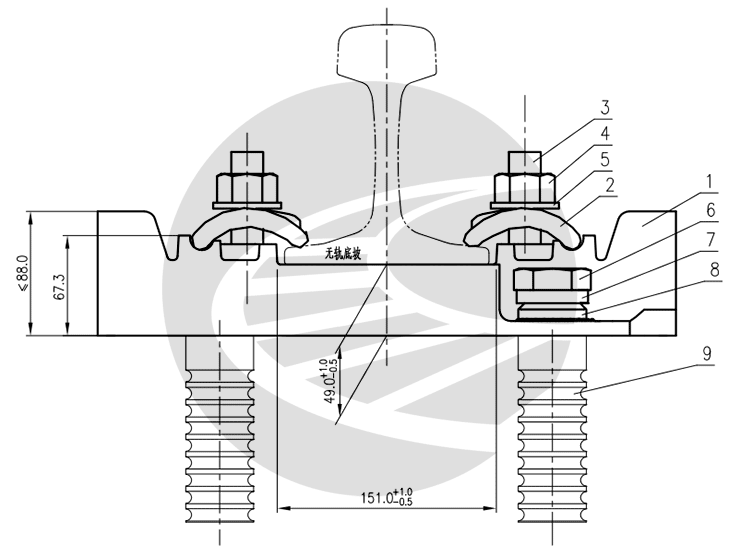

Lord扣件组装图

地下线Lord(洛德)扣件组装图及设计参数

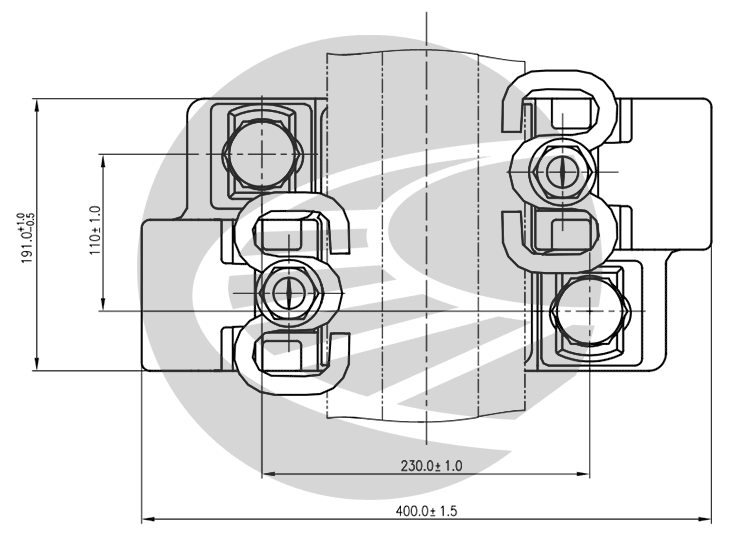

Lord扣件平面图

2 扣件零件数量表

序号 名称 数量 材料 单重或体积
1 粘结垫板 1 橡胶+铸铁 14.000kg
2 B型弹条 2 60Si2Mn 0.449kg
3 T型螺栓 2 Q235-A 0.294kg
4 螺母M22 2 Q235-A 0.150kg
5 平垫圈22 2 Q235-A 0.073kg
6 螺旋道钉 2 Q235-A 0.943kg
7 重型弹簧垫圈30 2 65Mn或6OSi2Mn 0.045kg
8 轨距调整垫块 2 球墨铸铁 0.170kg
9 调高垫板   Q235 3.306kg/5mm
6.612kg/10mm
10 绝缘套管 2 玻纤增强聚酰胺6或66 97.80cm³

3 扣件参数

3.1 技术要求:文章源自轨魅网-https://www.guimei8.com/6486.html

1.在”Z”表面打印批号及生产日期代码。文章源自轨魅网-https://www.guimei8.com/6486.html

2.耐电压能力:10000V(直流)电压作用1分钟,橡胶无裂纹、小孔产生,无电弧产生。文章源自轨魅网-https://www.guimei8.com/6486.html

3.干态电阻107欧姆,测量电压:500V DC文章源自轨魅网-https://www.guimei8.com/6486.html

湿态电阻106欧姆,测量电压:500V DC,浸于70℃水中70小时,取出即测。文章源自轨魅网-https://www.guimei8.com/6486.html

4.电阻抗最小104欧姆,测量电压50V AC,频率范围:20Hz-10000Hz。文章源自轨魅网-https://www.guimei8.com/6486.html

5.垂向静刚度18.75+/-20%KN/ mm,测量载荷范围:10-45KN。文章源自轨魅网-https://www.guimei8.com/6486.html

6.动静刚度比:1.4文章源自轨魅网-https://www.guimei8.com/6486.html

7.垂向载荷能力:67KN/扣件,应变小于25%。文章源自轨魅网-https://www.guimei8.com/6486.html

8.垂向拉伸性能:+/-8.9KN载荷条件下,上/下方向变形比小于235%。文章源自轨魅网-https://www.guimei8.com/6486.html

9.抗垂向及横向循环载荷能力:参照TB/T2491-94扣件组装疲劳试验法。文章源自轨魅网-https://www.guimei8.com/6486.html

10.抗垂向拉伸循环载荷能力:循环载荷1.5X106次(45KN向下,8.9KN向上,且最后500,000循环中加纵向载荷2.7KN)后无失效。文章源自轨魅网-https://www.guimei8.com/6486.html

11.抗推/拉循环载荷能力: +/-12mm 2000次循环,+/-3mm 106次循环后无失效。文章源自轨魅网-https://www.guimei8.com/6486.html

12.钢轨垫板耐腐蚀性能:按ASTM B117用5%NaCI溶液进行1000小时盐雾试验后,表面质量达到ASTM D610的4级之规定。文章源自轨魅网-https://www.guimei8.com/6486.html

3.2 安装要求文章源自轨魅网-https://www.guimei8.com/6486.html

1.轨距调整垫块横向调整量为±9mm ,每档3mm。文章源自轨魅网-https://www.guimei8.com/6486.html

2.制作混凝土轨枕时,预埋绝缘套管顶面与轨枕表面齐平;文章源自轨魅网-https://www.guimei8.com/6486.html

3.安放粘结垫板,将轨距调整垫块和弹簧垫圈套在螺旋道钉上,把道钉拧入套管中;文章源自轨魅网-https://www.guimei8.com/6486.html

4.以350N·m扭矩拧紧螺旋道钉,固定粘结垫板;文章源自轨魅网-https://www.guimei8.com/6486.html

5.螺母扭矩为100—120N•m;文章源自轨魅网-https://www.guimei8.com/6486.html

6.安装弹条,按规定扭矩拧紧螺母;文章源自轨魅网-https://www.guimei8.com/6486.html

 文章源自轨魅网-https://www.guimei8.com/6486.html
