ZX-2型扣件组装图及设计参数

2021年4月23日00:00:34
评论
201

1 扣件组装图

ZX-2型扣件组装图及设计参数

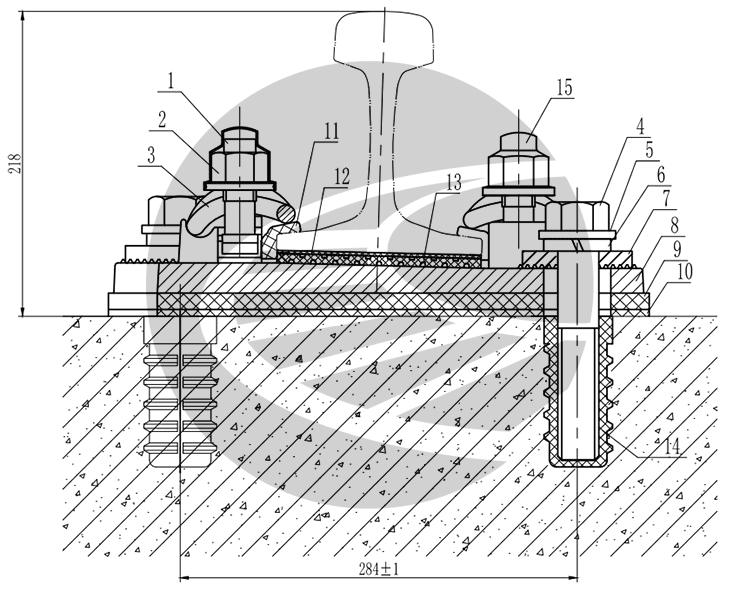

ZX-2型扣件组装图

ZX-2型扣件组装图及设计参数

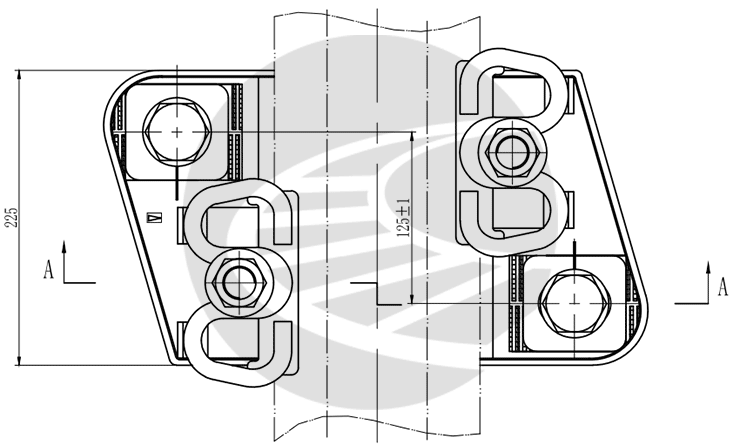

ZX-2型扣件平面图

2 扣件零件数量表

序号 名称 数量 材 料 质量或体积 备注
1 T型螺栓 2 Q235 0.86kg
2 防松螺母 2 Q235 0.48kg
3 Ⅱ型弹条 2 60Si2Cr 0.95kg
4 锚固螺栓 2 8.8级钢 2.56kg/2.74kg Ⅰ型/Ⅱ型
5 平垫圈30 2 Q235 0.10kg
6 重型弹簧垫圈30 2 65Mn或60Si2Mn 0.18kg
7 调距扣板 2 QT450-10 0.66kg
8 铁垫板 1 QT450-10 14.8kg
9 铁垫板下弹性垫板 1 热塑性聚酯弹性体 986cm3
10 铁垫板下调高垫板 聚乙烯 32.9cm3/1mm 根据需要使用
11 绝缘轨距块 2 玻纤增强聚酰胺66 114.8cm3'
12 轨下调高垫板 聚乙烯 737.6cm3/10mm 根据需要使用
13 轨下垫板 1 热塑性聚酯弹性体 338cm3
14 塑料套管 2 玻纤增强聚酰胺66 426cm3
15 螺母罩 2 聚乙烯 8.20cm3 根据需要使用

3 扣件参数

3.1 扣件技术指标

1.扣件型式为弹性分开式扣件。

2.扣压件采用国铁Ⅱ型弹条,单个弹条扣压力为10kN。

3.扣件节点垂直静刚度为35±5kN/mm,动静刚度比不大于1.4。

4.钢轨高低位置调整量:0~40mm。其中轨下调整量为10mm,铁垫板下调整量为30mm。

5.钢轨左右位置调整量:1435+24~1435-28mm。

6.扣件节点绝缘电阻值不小于1082。

7.预埋套管抗拔力不小于80kN。

8.扣件铁垫板上设置轨底坡,分为1:40轨底坡和平坡两种。

9.其中轨距块调整量为+4mm~-8mm,调距扣板调整量为±20mm。

10.扣件经300万次组装疲劳试验,扣件各零部件不应损伤,轨距扩大量不应大于6mm,疲劳试验后扣件组装静刚度变化率不应大于25%。

11.所有金属表面应进行防锈处理,并有足够的强度,在正常运输、保管、使用情况下不应出现脱落或开裂现象。弹条表面应进行多元金属共渗或无铬达克罗+封闭层处理;T型螺栓、螺母、平垫圈、锚固螺栓、垫块和扣板,应采用无铬达克罗+封闭层处理;铁垫板表面应进行静电喷涂处理,喷涂颜色为黑色。经防腐处理后的金属件经120小时的中性盐雾试验(NSS试验)保护级应不低于9级。其中,过海段要求弹条经240h中性盐雾试验(NSS试验)保护级不得低于9级。

3.2 组装顺序:
  1. 检查预埋塑料套管顶面与轨枕表面齐平,套管内是否有杂质;

2.安装铁垫板下弹性垫板,根据需要决定是否选用铁垫板下调高垫板;

3.安放铁垫板,并使轨底坡朝向轨道内侧(按铁垫板上的三角方向)。安装时应将铁垫板长圆孔孔中心对准套管中心;调距扣板应保持正直,锯齿应与铁垫板锯齿互相啮合,调距扣板对齐标记线居中放置;选用适当长度型号的螺栓,当铁垫板下调高量不大于15mm时,使用Ⅰ型螺栓,否则使用Ⅱ型螺栓,套上平垫圈和弹簧垫圈,将螺栓螺纹部分涂油后旋入套管中。

4.铺设轨下垫板,然后铺设钢轨。

5.根据配置表在钢轨和铁垫板铁座间安装合适规格的绝缘轨距块,初装时钢轨内侧安装10号、外侧安装8号;不调整轨距时,若轨距块和铁座之间的缝隙超过1mm,可更换为9号轨距块。

  1. 检查轨距方向,确认合适后安装弹条,使弹条中部前端下颚与轨距块刚好接触,不应过紧或过松。弹条中部前端下颚与轨距块离缝不应大于1mm,参考扭矩为(100~140)N•m,T型螺栓安装前应涂油。现场安装前,先取10组扣件进行安装,以测出弹条安装到位的实际扭矩,再按照实际扭矩的均值进行安装。

7.以(200~250)N•m扭矩拧紧螺栓,固定铁垫板;

8.普通钢轨接头处扣件安装前,可先将接头夹板下部机加工切削3~5mm,保证夹板不与弹条、轨距块接触。切削后边倒圆角R2。

3.3 钢轨高低调整

1.钢轨相对正常状态的最大调高量为40mm,铁垫板下调高垫板总厚度不得超过30mm;

2.当调整量在10mm以内时,在钢轨和轨下垫板之间加垫调高垫板;

3.当调整量超过10mm时,应在铁垫板下弹性垫板与承轨台之间加垫调高垫板;

4.铁垫板下调高垫板,每个扣件使用不得多于三片。当铁垫板下调高量不大于15mm时,使用Ⅰ型螺栓;否则使用Ⅱ型螺栓。

4轨距调整方法

不同轨距调整量时绝缘轨距块号码配置

轨距
调整量
左股钢轨 右股钢轨
外侧 内侧 内侧 外侧
-8 12 6 6 12
-6 12 6 8 10
-4 10 8 8 10
-2 10 8 10 8
0 8 10 10 8
2 6 12 10 8
4 6 12 12 6
