DJK5-1型扣件组装图及设计参数

2021年4月24日00:00:49
评论
246

1 扣件组装图

DJK5-1型扣件组装图及设计参数

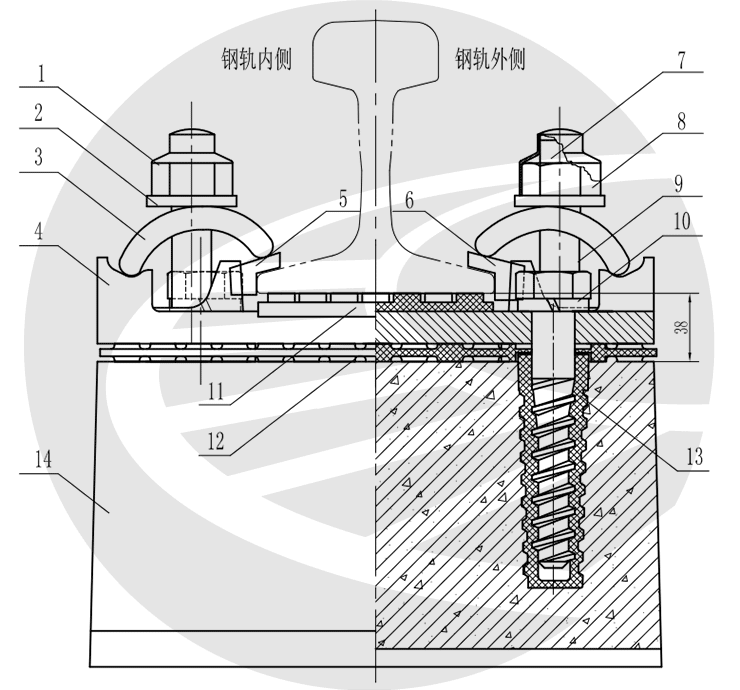

DJK5-1型扣件组装图(中间扣件)

DJK5-1型扣件组装图及设计参数

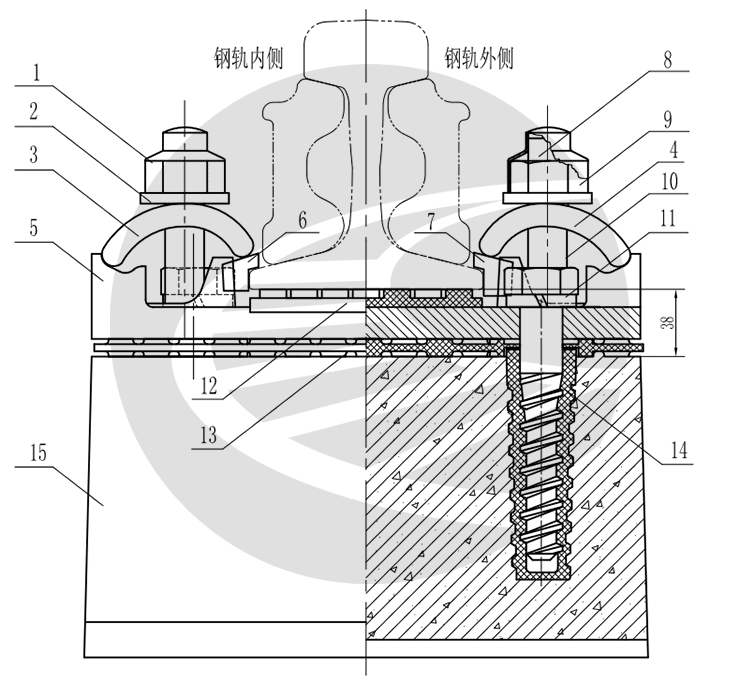

DJK5-1型扣件组装图(接头位置)

DJK5-1型扣件组装图及设计参数

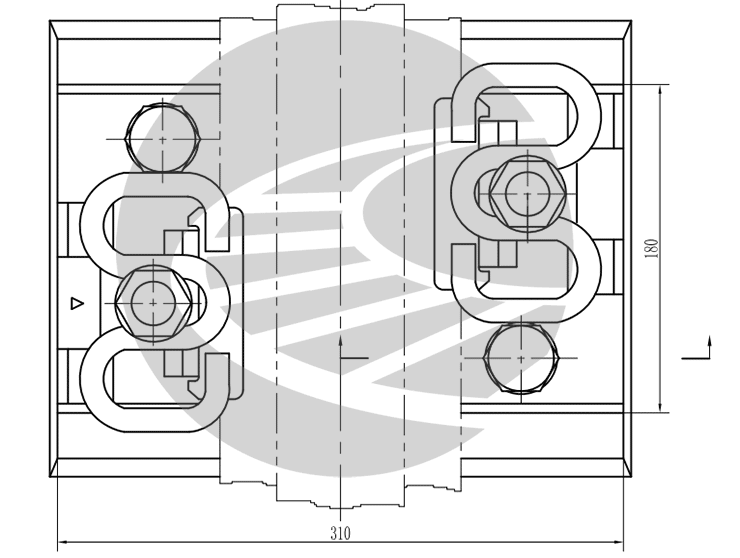

DJK5-1型扣件平面图(中间扣件)

2 扣件零件数量表

一对短轨枕扣件零件数量表(钢轨中间扣件)


零件名称 材 料 数量 单位 质量或体积
单件 总计
1 螺母罩 聚酰胺6 4 cm³ 4.7 18.8
2 平垫圈ø23 Q235-A 4 kg 0.073 0.292
3 A形弹条 60Si2Mn 4 kg 0.478 1.912
4 铁垫板 QT450-10 2 kg 8.34 16.68
5 8号中间轨距垫 玻纤增强聚酰胺66 2 cm³ 34.95 69.9
6 10号中间轨距垫 玻纤增强聚酰胺66 2 cm³ 38.02 76.04
7 T形螺栓M22 Q235-A 4 kg 0.294 1.176
8 螺母M22 Q235-A 4 kg 0.15 0.6
9 螺旋道钉T24×150 Q235-A 4 kg 0.58 2.32
10 弹簧垫圈24 60Si2Mn 4 kg 0.042 0.168
11 橡胶垫板Ⅰ 橡 胶 2 cm³ 198.42 396.84
12 橡胶垫板Ⅱ 橡 胶 2 cm³ 301.15 602.3
13 尼龙套管 玻纤增强聚酰胺66 4 cm³ 78.2 312.8
14 短轨枕L=310 C50钢筋混凝土 2 kg 31 62

一对短轨枕扣件零件数量表(钢轨接头扣件)


零件名称 材 料 数量 单位 质量或体积
单件 总计
1 螺母罩 聚酰胺6 4 cm³ 4.7 18.8
2 平垫圈ø23 Q235-A 4 kg 0.073 0.292
3 A形弹条 60Si2Mn 2 kg 0.449 0.898
4 B形弹条 60Si2Mn 2 kg 0.478 1.912
5 铁垫板 QT450-10 2 kg 8.34 16.68
6 8号中间轨距垫 玻纤增强聚酰胺66 2 cm³ 34.95 69.9
7 10号中间轨距垫 玻纤增强聚酰胺66 2 cm³ 38.02 76.04
8 T形螺栓M22 Q235-A 4 kg 0.294 1.176
9 螺母M22 Q235-A 4 kg 0.15 0.6
10 螺旋道钉T24×150 Q235-A 4 kg 0.58 2.32
11 弹簧垫圈24 60Si2Mn 4 kg 0.042 0.168
12 橡胶垫板Ⅰ 橡 胶 2 cm³ 198.42 396.84
13 橡胶垫板Ⅱ 橡 胶 2 cm³ 301.15 602.3
14 尼龙套管 玻纤增强聚酰胺66 4 cm³ 78.2 312.8
15 短轨枕L=310 C50钢筋混凝土 2 kg 31 62

3 扣件参数

3.1 设计参数

(1)扣压件为国铁通用件弹条ε,分A、B两种型式,钢轨接头处6、8号接头轨距垫上采用B型弹条,其他部位均采用A型弹条。拧紧以弹条中部前端下颜接触轨距垫为准。拧紧力矩为100~120N ·m。

(2)扣件节点的垂直静刚度为30~50kN/mm。

(3)一组扣件防爬阻力不小于11kN。

(4)预埋尼龙套管抗拔力大于60kN。

(5)绝缘部件的电阻值均大于108o。

(6)轨距垫分中间和接头两种型式,各有6、8、10、12共4个号码,6、12号为调整轨距备用。

(7)轨距调整量为+8、-12mm;最大水平调整量为30mm(铁垫板上垫10mm,铁垫板下垫20mm)。

(8)在静调库要求为"零轨"地段,可分别用轨距调整片(规格:80*18*1mm;材质:Q235;安装在轨距垫内侧)和调高垫片(规格:170*130*1mm;材质:Q235;安装在橡胶垫板Ⅰ下侧)来调整轨距和钢轨高低,以达到"零轨"标准。

3.2 注意事项

1.本图尺寸均以毫米计。

2.本扣件为弹性分开式,适用于50kg/m钢轨轨枕式整体道床。

3.部件数量为一对短轨枕上的用量。尼龙套管预埋在短轨枕内。

4.扣件组装顺序:

(1)组装前将短轨枕承轨槽和尼龙套管内的杂质清理干净。

(2)依次放置橡胶垫板I、铁垫板(“△”端放在钢轨内侧)。

(3)将螺旋道钉套上弹簧垫圈后,涂上黄油,拧到尼龙套管内,直至压紧弹簧垫圈。扭矩为120~150N ·m。

(4)放置橡胶垫板Ⅰ(圆粒子朝上),使下面的挡条卡住铁垫板两侧,然后放置轨距垫(接头处用接头轨距垫),10号在钢轨内侧,8号在钢轨外侧。

(5)放置T形螺栓(右旋转90°)、弹条及平垫圈,用螺母拧紧弹条,扭矩100~120N·m,最后往螺母及T形螺栓上部涂黄油并放上螺母罩。

5.本扣件轨距调整量为+8、-12mm,最大水平调整量为+30mm。

4 轨距调整方法

股钢轨
调整量
钢轨外侧
使用轨距垫号码
钢轨内侧
使用轨距垫号码
铁垫板位置
0 10 8 ”Δ”端在钢轨内侧
+2 8 10 ”Δ”端在钢轨内侧
+4 6 12 ”Δ”端在钢轨内侧
-2 12 6 ”Δ”端在钢轨内侧
-4 10 8 ”Δ”端在钢轨外侧
-6 12 6 ”Δ”端在钢轨外侧
