弹条Ⅰ型分开式扣件组装图及设计参数

1 扣件组装图

1.1 中间地段扣件组装图

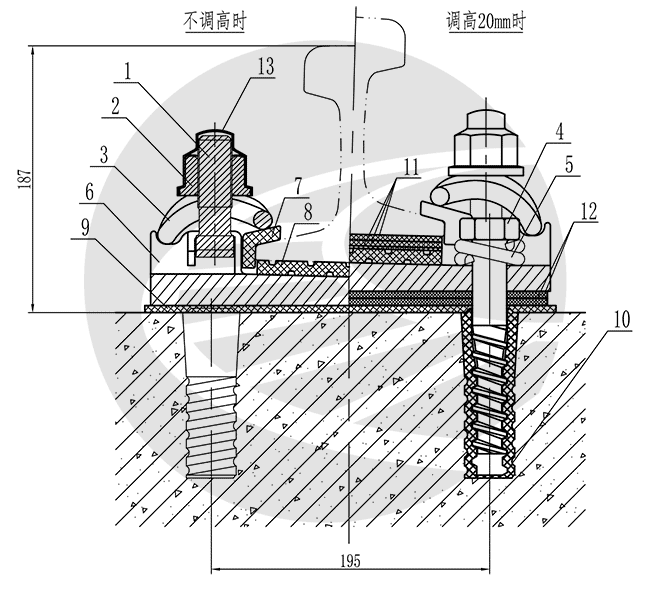

弹条Ⅰ型分开式扣件组装图(钢轨中间)

1.2 接头位置扣件组装图

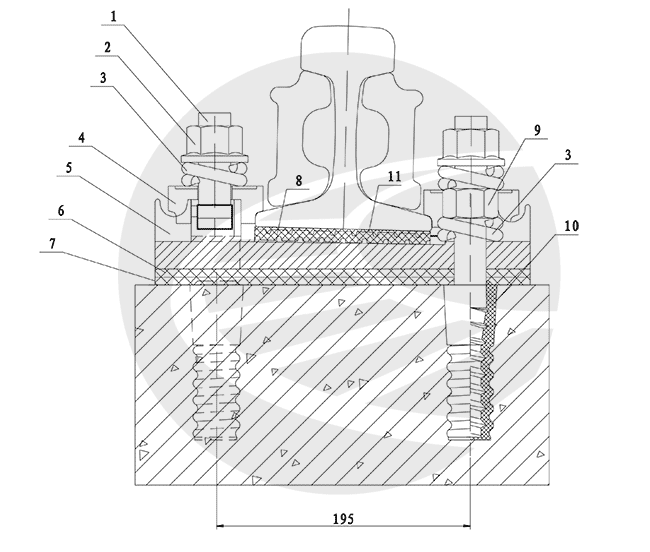

弹条Ⅰ型分开式扣件组装图(钢轨接头)

2 扣件零件数量表

表1 钢轨中间用扣件零件数量表(每个扣件节点)

序号名称数量材料体积或质量备注
1T型螺栓2Q235A0.778kg
2螺母2Q235A0.384kg
3B型弹条260Si2Mn0.960kg
4螺钉245号钢1.398kg
5双层弹簧垫圈260Si2Mn0.204kg
6整体道床铁垫板(钢轨中间用)1QT450-108.46kg
整体道床铁垫板(钢轨接头用)9.09kg
7绝缘轨距块(钢轨中间用)2玻纤增强聚酰胺66112.1cm
绝缘轨距块(钢轨接头用)84.8cm³
8轨下垫板1橡胶278cm³
9铁垫板下垫板(钢轨中间用)1高密度聚乙烯286cm³
铁垫板下垫板(钢轨接头用)306cm³
10塑料套管2玻纤增强聚酰胺66146.6cm³
11轨下调高垫板 高密度聚乙烯26.5cm³/mm根据需要使用
12铁垫板下调高垫板(钢轨中间用) 高密度聚乙烯53.6cm³/mm根据需要使用
铁垫板下调高垫板(钢轨接头用)57.4cm³/mm
13螺母罩2|玻纤增强聚酰胺6614.07cm³

表2 钢轨接头用扣件零件数量表(每个扣件节点)

序号名称数量材料体积或质量
1T型螺栓2Q235-A0.813kg
2螺母2Q235-A0.473kg
3双层弹簧垫圈460Si2Mn0.484kg
4接头绝缘扣板2玻纤增强聚酰胺66143cm³
5整体道床铁垫板1QT450-109.85kg
6铁垫板下调高垫板/高密度聚乙烯根据需要使用
7铁垫板下垫板/橡塑299cm³
8轨下弹性垫板1TPEE聚酯弹性体厂家细化设计
零轨垫板 Q235-A1.60kg
9螺钉245号钢1.50kg
10塑料套管2玻纤增强聚酰胺66153cm³
11轨下调高垫板/高密度聚乙烯根据需要使用
零轨垫板/Q235-A根据需要使用

3 设计参数

3.1 扣压件采用TB/T1495《弹条Ⅰ型扣件》的B型弹条,弹条初始扣压力不低于9kN;

3.2 扣件静刚度80~140kN/mm;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.3 扣件调高量20mm,轨下调整量10mm,铁垫板下10mm;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.4 轨距调整量\(1435^{+4}_{-8} mm\);󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.5 绝缘性能:按TB/T3396.5测试时,两轨间电阻不应小于3kΩ;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.6 每组扣件防爬阻力11kN/节点;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.7 单个螺栓预埋套管抗拔力不小于60kN。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.8 所有金属表面应进行防锈处理,并有足够的强度,在正常运输、保管、使用情况下不应出现脱落或开裂现象。弹条表面应进行多元金属共渗或无铬达克罗+封闭层处理;T型螺栓、螺母、平垫圈、锚固螺栓、垫块和扣板,应采用无铬达克罗+封闭层处理;铁垫板表面应进行静电喷涂处理,喷涂颜色为黑色。经防腐处理后的金属件经120小时的中性盐雾试验(NSS试验)保护级应不低于9级。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4 轨距调整方法

轨距轨距调整量mm左股钢轨右股钢轨
外侧轨距块内侧轨距块内侧轨距块外侧轨距块
1435-8137713
-6119113
-4119911
-2911911
0911119
+2713119
+4113137

5 扣件组装顺序

(1)组装前将短轨枕承轨槽和预埋套管内的杂质清理干净。

(2)依次放入板下绝缘垫板、铁垫板(放入钢轨外侧)。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

(3)将套管螺栓套上弹簧垫圈后,涂上黄油,拧到预埋套管内,直至压紧弹簧垫圈。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

(4)放置橡胶垫板,使下面的挡条卡住铁垫板两侧,然后放置轨距块(号码按绝缘轨距块轨距号码配置表配置)。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

(5)以100~150N·m的扭矩拧紧螺钉,固定铁垫板。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

(6)放置T型螺栓、B型弹条,拧紧防松螺母,扭矩100~120N·m,最后往螺母及T型螺栓上部涂油并放上螺母罩。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
