车挡 (土堆式车挡、浆砌片石车挡)叁站(07)8095

相关图纸1806,51169

1 设计说明

一、任务来源文章源自轨魅网-https://www.guimei8.com/102.html

根据铁道第三勒察设计院集团有限公司第620701号项目分同书设计。文章源自轨魅网-https://www.guimei8.com/102.html

适用于标准轨距铁路车站、货场、段所内尽头式线路终端。文章源自轨魅网-https://www.guimei8.com/102.html

三、设计依据文章源自轨魅网-https://www.guimei8.com/102.html

《铁路车站及枢纽设计规范》(GB 50091-2006)文章源自轨魅网-https://www.guimei8.com/102.html

《铁路路基设计规范》( TB 1001-2005)文章源自轨魅网-https://www.guimei8.com/102.html

《铁路技术管理规程》铁道部令第29号。文章源自轨魅网-https://www.guimei8.com/102.html

四、设计原则及内容文章源自轨魅网-https://www.guimei8.com/102.html

(一)轨道标准文章源自轨魅网-https://www.guimei8.com/102.html

1.钢轨按50kg/m设计。文章源自轨魅网-https://www.guimei8.com/102.html

2.道碴厚度按0.25m设计。文章源自轨魅网-https://www.guimei8.com/102.html

3.轨枕按新Ⅱ型钢筋混凝土枕设计.文章源自轨魅网-https://www.guimei8.com/102.html

(二)设计内容文章源自轨魅网-https://www.guimei8.com/102.html

1.土堆式车挡文章源自轨魅网-https://www.guimei8.com/102.html

(1)土堆式车挡设计图。文章源自轨魅网-https://www.guimei8.com/102.html

(2)附注说明土堆式车挡适用范围及工程数量.文章源自轨魅网-https://www.guimei8.com/102.html

2.桨砌片石车挡文章源自轨魅网-https://www.guimei8.com/102.html

(1)浆砌片石车挡设计图。文章源自轨魅网-https://www.guimei8.com/102.html

(2)附注说明浆砌片石车挡适用范围及工程数量.文章源自轨魅网-https://www.guimei8.com/102.html

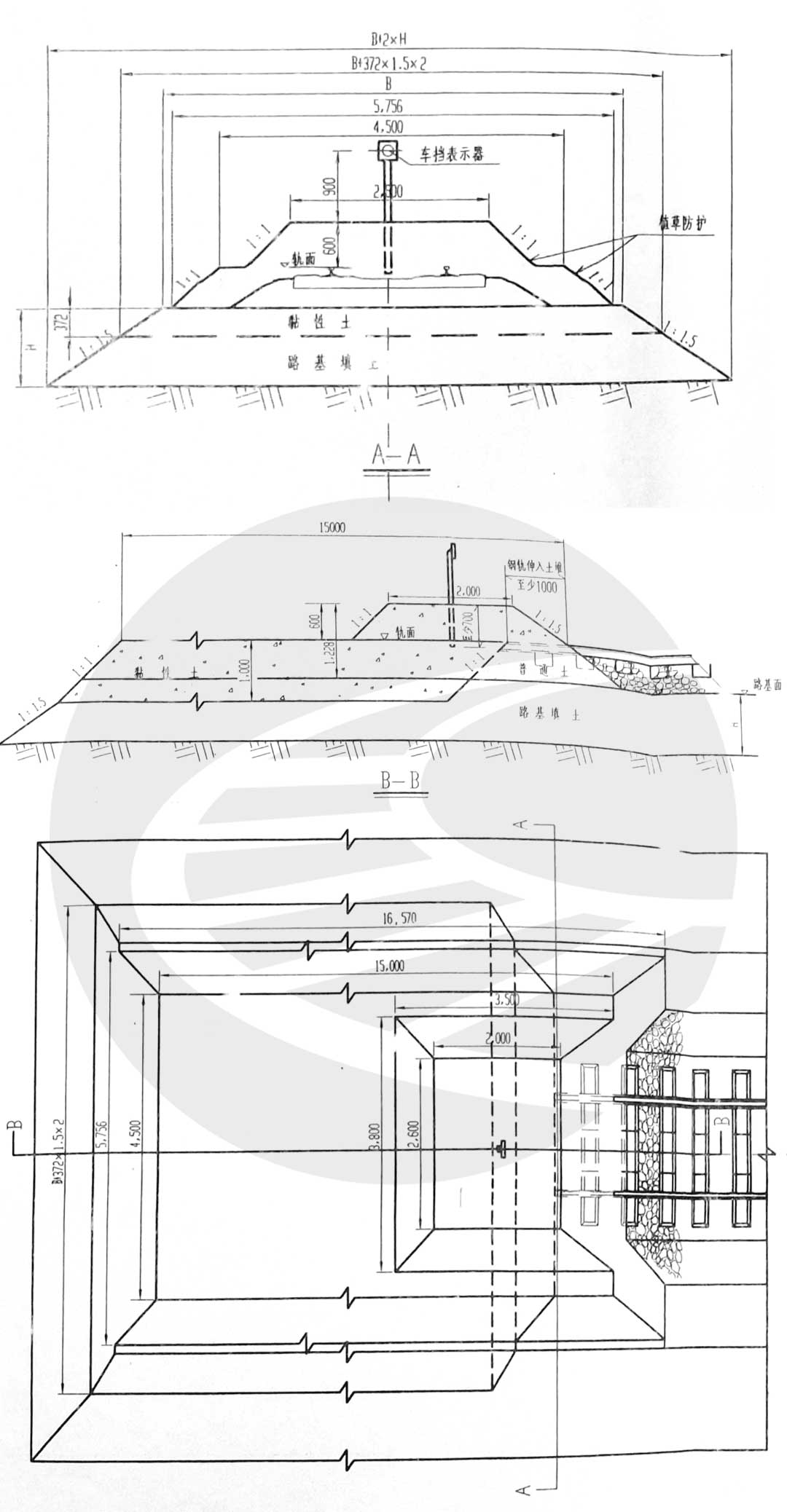

2 土堆式车档设计图

此内容仅限注册用户查看,请先

1.本土尺寸均以毫米计。文章源自轨魅网-https://www.guimei8.com/102.html

2.本土适用于领靠正线的安全线,按照《铁路技术管理规程》规定线及避难线上的车档可不设置车档表示器,必须设置时按通线(2007)8024《线路及信号标志图集》办理。文章源自轨魅网-https://www.guimei8.com/102.html

3.本车档设计高度自轨面起为600mm,轨道高度本图按628mm计。文章源自轨魅网-https://www.guimei8.com/102.html

4.土方数量:普通土6m³,黏性土83m³,其中路基面以上黏性土51m³,路基面以下黏性土32m³,其中扣除线路轨道所占体积。施工时应根据轨道高度及地质情况重新确定尺寸及工程数量。文章源自轨魅网-https://www.guimei8.com/102.html

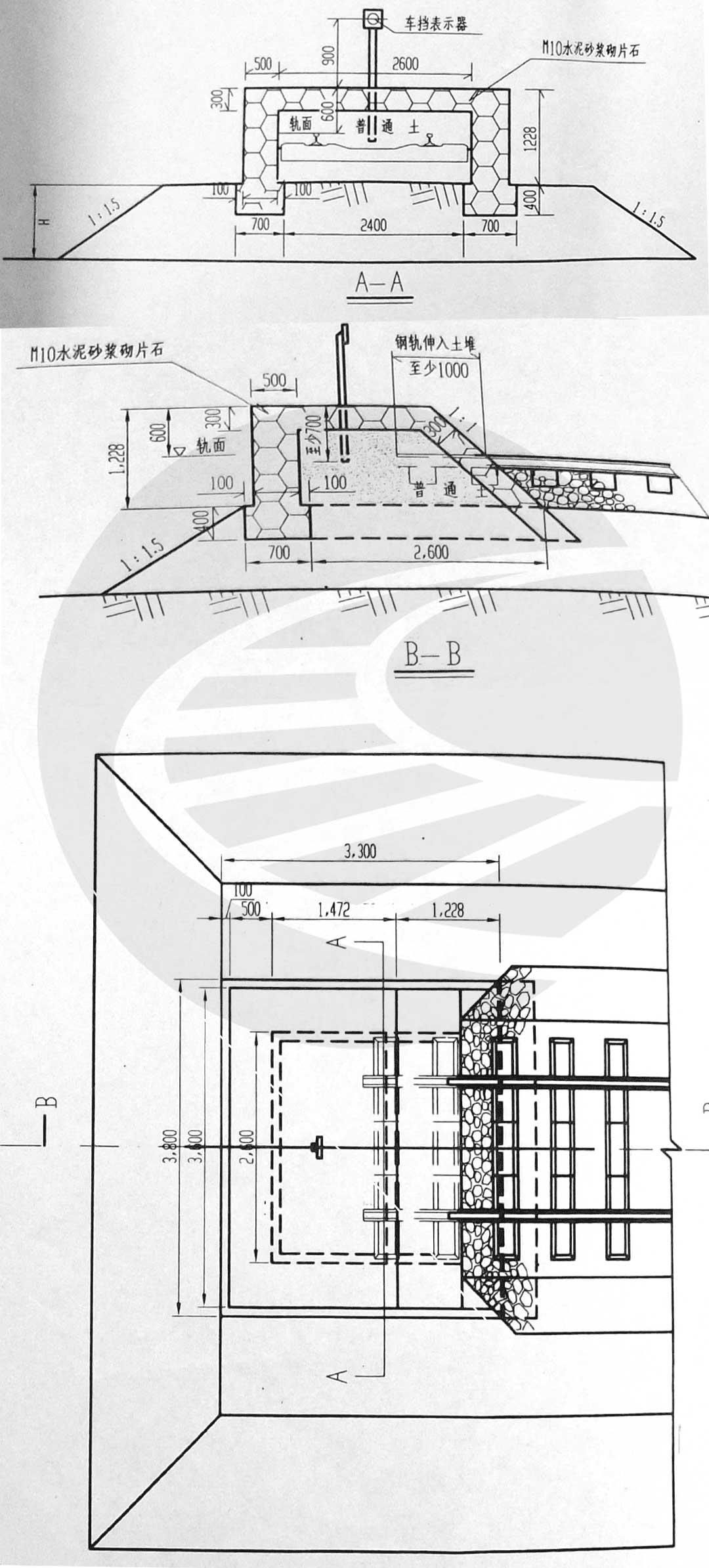

3 浆砌片石车档设计图

此内容仅限注册用户查看,请先

1.本图尺寸均以毫米计;文章源自轨魅网-https://www.guimei8.com/102.html

2.本图适用于地势狭窄或防止雨水冲刷地点,边抢基础深度应根据地质情况予以调整;文章源自轨魅网-https://www.guimei8.com/102.html

3.按照《铁路技术管理规程》规定安全线及避难线上的车档可不设置挡车表示器,必须设置时按通线(2007)8024《线路及信号标志图集》办理;文章源自轨魅网-https://www.guimei8.com/102.html

4.本车档设计高度自轨面起为600mm,轨道高度本图按628mm计。文章源自轨魅网-https://www.guimei8.com/102.html

5.土方数量:普通土5m³,M10水泥浆砌片石10m³,其中未扣除线路轨道所占体积。施工时应根据轨道高度及地质情况重新确定尺寸及工程数量。文章源自轨魅网-https://www.guimei8.com/102.html
