站内ZPW-2000A轨道电路在道岔存在短心轨的情况下，短心轨应设置双跳线，这是为什么呢？

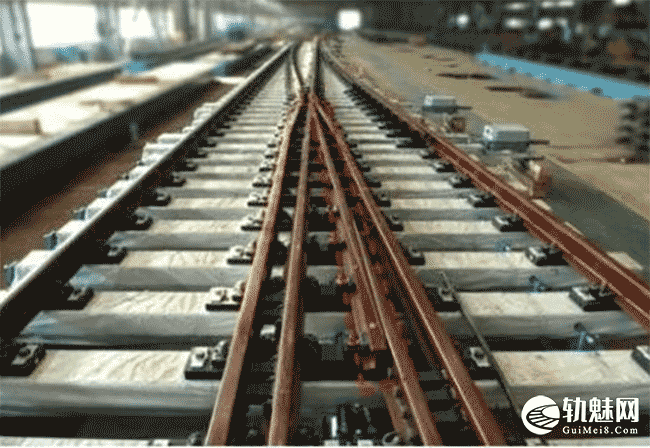

道岔短心轨如下图红色虚线框内所示。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

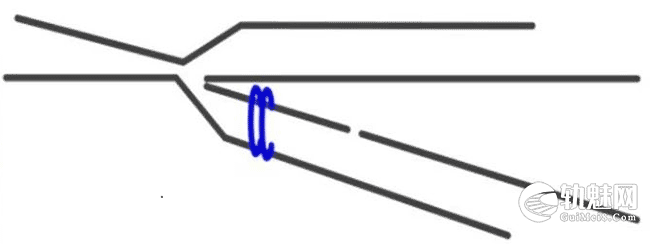

路线设置如下图所示。

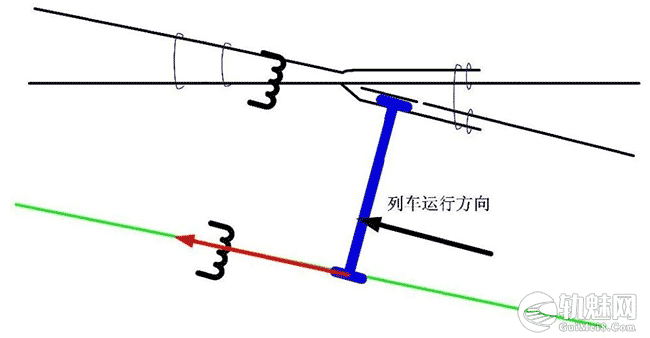

短心轨未设置跳线的情况下，列车轮对压入短心轨区域，由于短心轨与翼轨无电气沟通，导致牵引回流只能从另一侧钢轨进行回流，造成牵引回流100%不平衡。如下图所示。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
牵引回流100%不平衡会带来哪些影响？󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

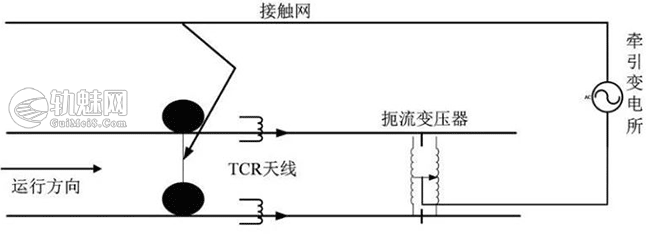

正常情况下，两钢轨轨条平衡，TCR感应的牵引回流信号，大小相等、相互抵消，如下图所示。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
当牵引回流存在100%不平衡时，TCR会接收到牵引回流信号。牵引回流信号中的高频谐波分量会对车载设备造成干扰。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
因此，短心轨处应设置跳线，平衡牵引回流。为提高可靠性，采用双跳线。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄡󠄤󠄞󠄨󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
