1、转辙机自动开闭器接点排列顺序：站在岔尖面向岔根方向，从右向左为第1、2、3、4排，从远向近为1、2、3、4、5、6。
2、电液转辙机开闭器接点闭合位置与动作杆位置一致，例如：右侧伸出时1/3排闭合，左侧伸出时2/4排接点闭合。
3、电动转辙机开闭器接点闭合位置与动作杆正好相反，例如：右侧伸出时2/4排闭合，左侧伸出时1/3排接点闭合。
4、交流五线制定位2/4排闭合时，须将X2与X3的软线交叉，X4与X5的软线交叉，电阻二极管颠倒极性，室内将断相保护器的输出电源任意两相相序交叉（一般在41与61接点调整BC相序）以保证送到室外电机的相序正确。
5、直流四线制定位2/4排闭合时，须将X1与X2的软线交叉，二极管颠倒极性。道岔定位位置的确定：开通安全线的道岔为定位位置；单线半自动区间的两个咽喉的正线道岔交叉开通不同股道，当处于下行咽喉开通正线为定位，上行咽喉靠近股道的道岔开通侧线为定位；双动道岔以同时开通平行进路为定位；其它道岔一般以开通正线或靠近正线的股道为定位。当道岔开通定位时，室外设备不一定为直股位置。因此，核对位置时，应说明道岔开通左股（尖轨与右侧基本轨密贴）或右股（尖轨与左侧基本轨密贴）及相关的股道、道岔、信号机、牵出线、安全线的名称。
6、道岔开向(左开 右开)：工务的提法为站在岔尖面向岔根方向时，道岔向左出弯时为左开，向右出弯时为右开。在ZYJ7牵引道岔有心轨时，向厂家提供以确定安装装置类型。
1).道岔开向
人站在尖轨，看向心轨，曲基本轨在左侧则为左开道岔；曲基本轨在右侧则为右开道岔。
2).转换设备装向
人站在尖轨，看向心轨，转换设备装在道岔左侧则为左装；转换设备装在道岔右侧则为右装。
另: 动作杆运动方向和自动开闭器接点运动方向是相反的。
应为： 液压道岔动作杆运动方向和自动开闭器接点运动方向是相反的。而电动道岔动作杆运动方向和自动开闭器接点运动方向是一致的。
正装拉入、反装伸出–1、3闭合
正装伸出、反装拉入–2、4闭合
道岔配线分1、3闭合和2、4闭合。实际上可以不去分道岔是左开、右开、或者什么转辙机装在道岔左边还是右边、什么伸出或者拉入。这些判断方式太复杂。
一个简单的方法：站在道岔直股上看曲股，如果曲股形状是八字第一撇，那么对电动转辙机来说，无论转辙机装在道岔那边，都是1、3闭合，同理，如果曲股形状是八字第二撇，就是2、4闭合。
再有，对ZYJ7型号的转辙机，八字第一撇的道岔，和电动正好相反，是2、4闭合，八字第二撇的道岔，是1、3闭合。
这种判断方式非常简单，看着信号平面图或者站在现场看一眼道岔形状，就立即可知道是1、3还是2、4闭合了。希望大家受用。
首先确定位置:
站在尖轨,面对岔心,如果转辙机安装在线路的左边就是左装转辙机为右开(即动作杆从转辙机的右边伸出).反之为右装左开
工务段的的通俗话就是你站在尖轨尖端，面对辙叉你看看曲线在你的手那侧，在右侧就是右开，反之就是左开。
面对尖轨，转辙机左边安装，动作杆向右伸开，就是左装右开型。
不管转辙机安装在线路的左边还是右边，曲股在左侧就是左开。
安装位置：站在岔尖面向岔根时，在线路左侧安装的为左装(也称正装)，转辙机右伸出，在线路右侧安装的为右装(也称反装)，转辙机左伸出。转辙机在左侧弯股时称左弯，转辙机在左侧直股时称左直，转辙机在右侧弯股时称右弯，转辙机在右侧直股时称右直。据此可确认第二根角钢打眼位置。
应为：转辙机的正装与反装：面对尖轨，动作杆从转辙机右侧伸出，称为（右伸出）正装；动作杆从转辙机左侧伸出， 称为(左伸出)反装。
8、电液转辙机与道岔定位位置：当左拉入为定位时1/3排闭合，当左伸出为定位时2/4排闭合；当右伸出定位时1/3排闭合，当右伸出定位时2/4排闭合。ZD6电动转辙机与此正好相反。

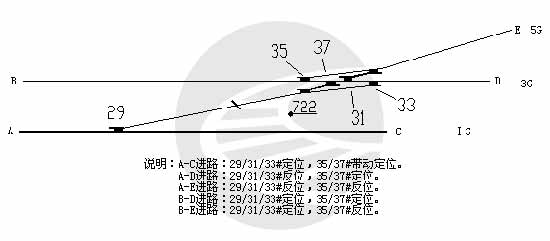

9、复式交分道岔的排列是交叉的，如图：
复式交分道岔位置
无论转辙机安装在道岔的哪一边，只要是“八字第一撇”道岔上，电动就是1、3闭合、“八字第二撇”，电动就是2、4闭合；
交流的ZYJ7正好相反。这样，看着站场道岔曲股和直股的关系，是八字第一还是第二撇，就直接可以得出道岔是什么闭合了，非常省事，不管什么伸出情况。
道岔定位位置的确定：开通安全线的道岔为定位位置；单线半自动区间的两个咽喉的正线道岔交叉开通不同股道，当处于下行咽喉开通正线为定位，上行咽喉靠近股道的道岔开通侧线为定位；双动道岔以同时开通平行进路为定位；其它道岔一般以开通正线或靠近正线的股道为定位。当道岔开通定位时，室外设备不一定为直股位置。
借用组合联系图说明复式交分道岔问题
复式交分道岔组合布置图
10、道岔配线分1、3闭合和2、4闭合
实际上可以不去分道岔是左开、右开、或者什么转辙机装在道岔左边还是右边、什么伸出或者拉入。这些判断方式太复杂。
在现场一个简单的方法是：站在道岔直股上看曲股，如果曲股形状是八字第一撇，那么对电动转辙机来说，无论转辙机装在道岔那边，都是1、3闭合，同理，如果曲股形状是八字第二撇，就是2、4闭合。
再有，对ZYJ7型号(S700K)的转辙机，八字第一撇的道岔，和电动正好相反，是2、4闭合，八字第二撇的道岔，是1、3闭合。
这种判断方式非常简单，看着信号平面图或者站在现场看一眼道岔形状，就立即可知道是1、3还是2、4闭合了。
文章来源：
原文名称：转辙机与道岔的位置关系简介及交分道岔的排列
原文出处：https://mp.weixin.qq.com/s/2DmvCLne9taCWfmtc_T9IA
期刊信息：公众号（电务车间）
