可动心道岔断轨应急加固装置适用于客专线系列、GLC系列两种图号道岔。由于备件数量有限，单顶套等通用装置可以结合现场需要通用，相关位置可结合现场设备情况灵活安装，但严谨将两种图号铁靴和夹板混用。󠅅󠅃󠄵󠅂󠄪󠇖󠆨󠆨󠇕󠆞󠆒󠅬󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹
首先确认好道岔开通股别，分别采取密贴或斥离加固方式。不论采取哪种加固方式，首先要确保断缝处钢轨直顺，零配件密贴到位，再拧紧各种加固装置。各种紧固件加固时扭力矩要适中，尽快满足线路开通条件，加固后派专人看守，每过一趟车后均要检查紧固装置是否良好，发现松、脱及时紧固。󠅅󠅃󠄵󠅂󠄪󠇖󠆨󠆨󠇕󠆞󠆒󠅬󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹
一、尖轨折断加固

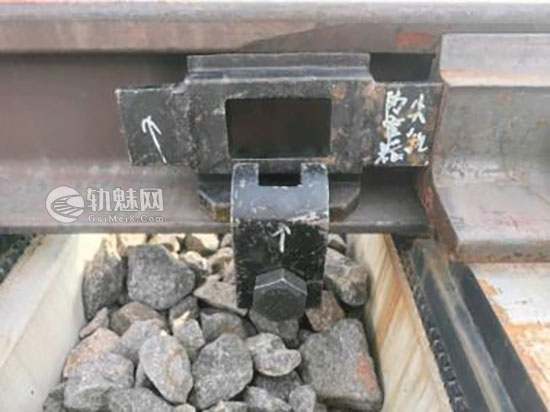

1.尖轨防窜器安装。需安装防窜器确保尖轨不产生纵向位移，同时对断轨处所进行加固。
(1)安装方法：
在尖轨尖端处安装一套尖轨防窜器，该防窜器不分左右开向，安装时注意里外口卡铁不要装错。融雪装置防碍时需临拆除。
(2)使用注意：
①防窜器仅在尖轨密贴状态下使用，尖轨斥离不需使用；
②尖轨防窜器安装时，需拆卸融雪装置。
(3)配件明细：
尖轨防窜器直螺栓（1）+尖轨防窜器（2）+防窜器专用卡铁（3）+基本轨卡铁（4）。

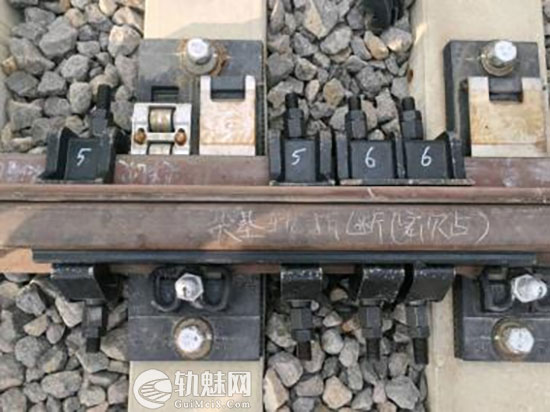

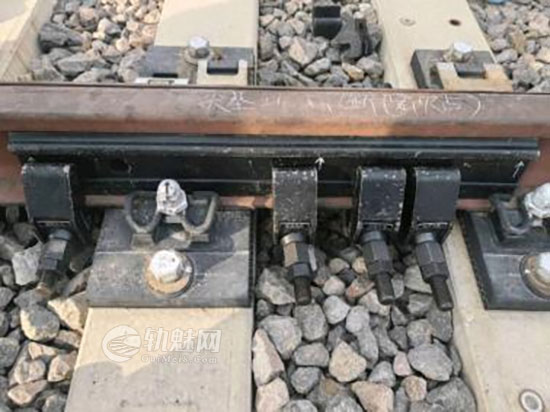

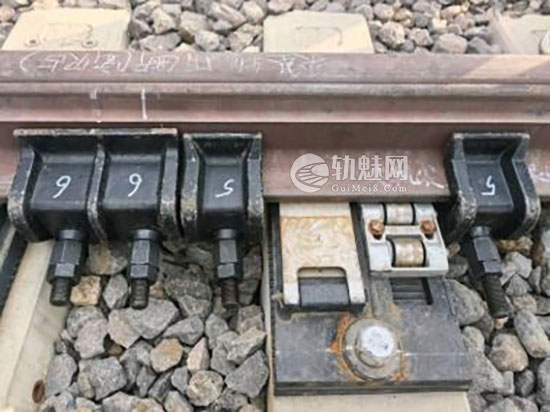

2.密贴状态尖轨、基本轨折断加固。
(1)安装方法：

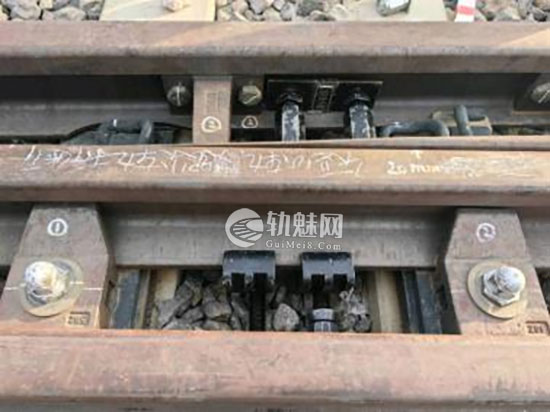

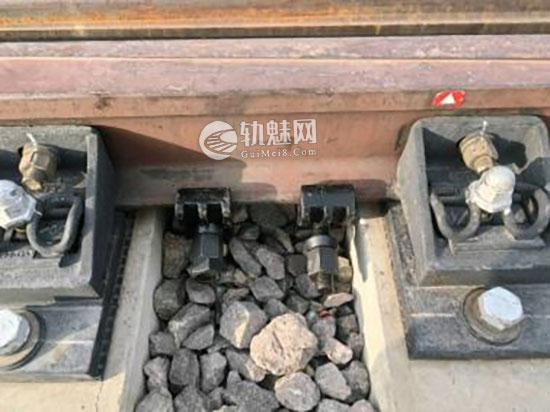

在折断部位安装一套双尖轨铁靴，相邻两轨枕空各安装一套单尖轨铁靴，基本轨外侧安装专用夹板，使用异型螺栓及高强夹具进行加固。
(2)使用注意：
①安装时铁靴和卡铁分大小开口，尖轨卡铁、基本轨卡铁区分安装；
②Φ27mm螺杆是异型结构，两端长短不一，短端在尖轨侧，长端在基本轨侧；
③铁靴安装时，要装好一侧，穿好异型螺栓，再装另一侧，然后上紧螺母和锁母。
(3)配件明细：
2个尖轨单铁靴（5）+1个尖轨双铁靴（6）+4根异型螺杆（8）+4个高强夹具（9）+基本轨外侧夹板（11）。

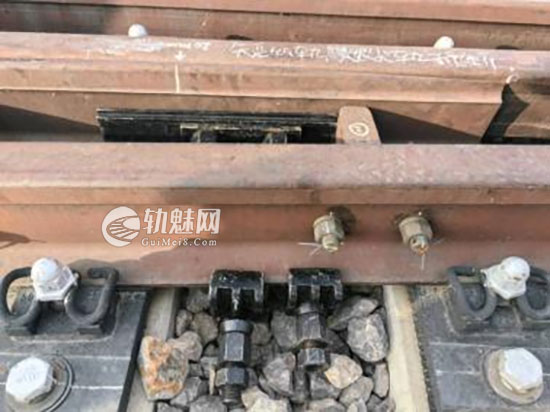

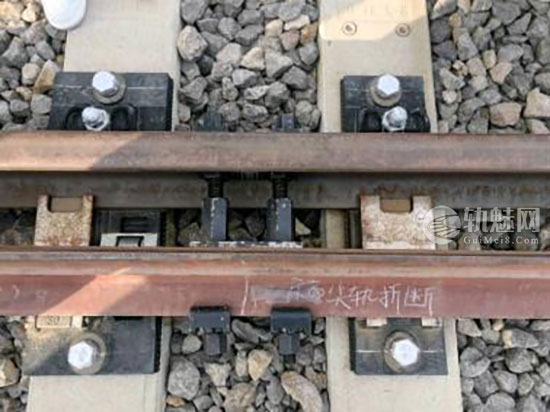

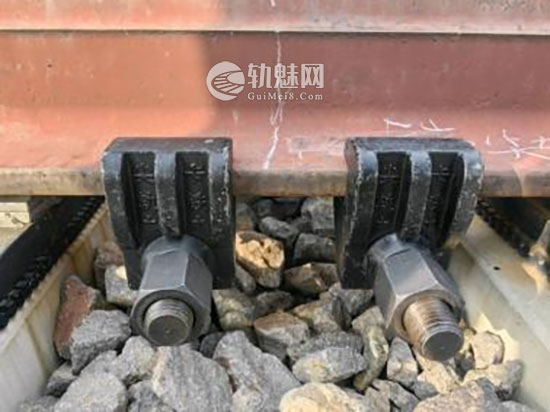

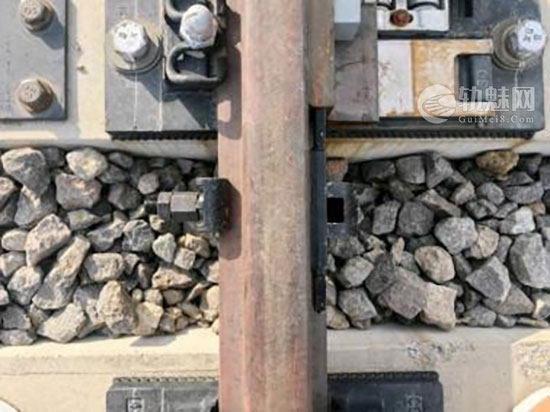

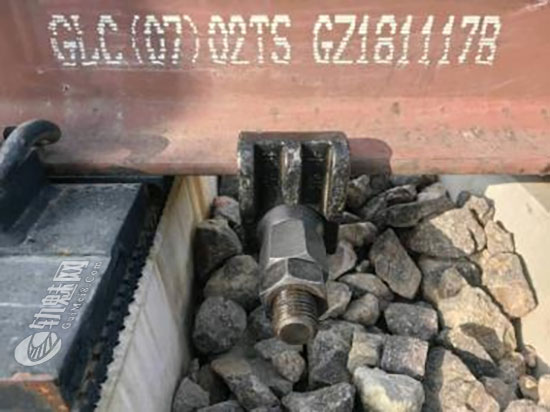

3.斥离状态尖轨、基本轨折断加固。
(1)安装方法：

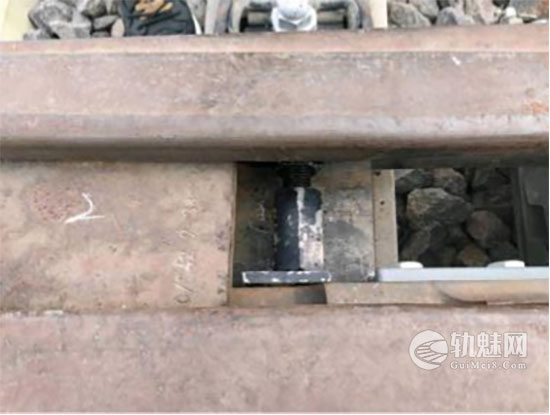

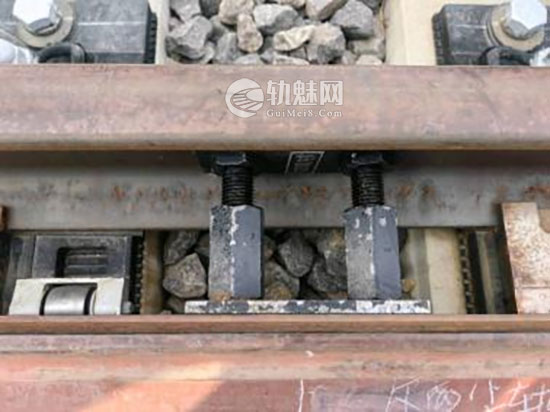

因受尖轨与基本轨间隙过小和尖轨顶铁间距大的限制，需采用2个单顶套或1个双内撑(视情况尽量使用双内撑)将尖轨与基本轨内侧撑紧，尖轨侧安装2个尖轨单铁靴、基本轨外侧安装2个基本轨单铁靴，使用2个异型螺杆将尖轨与基本轨进行加固。󠅅󠅃󠄵󠅂󠄪󠇖󠆨󠆨󠇕󠆞󠆒󠅬󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹
(2)使用注意：
①尖轨分离部位加固时，视情况尽量使用双内撑；
②如基本轨与尖轨间隙较大，建议使用尖轨内侧夹板，提升加固效果。
(3)配件明细：
2个单顶套（10）/1个双内撑（14）+2个尖轨卡铁（7）+2个基本轨卡铁（4）+2个异型螺杆（8）。

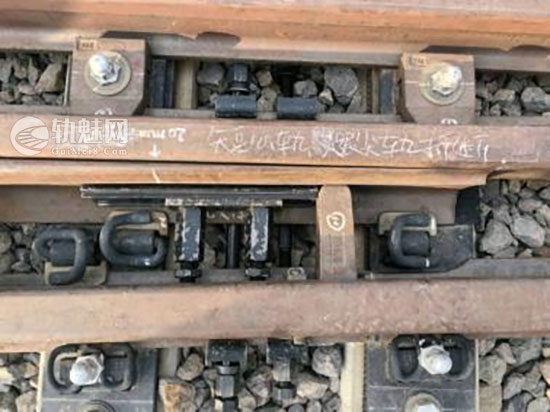

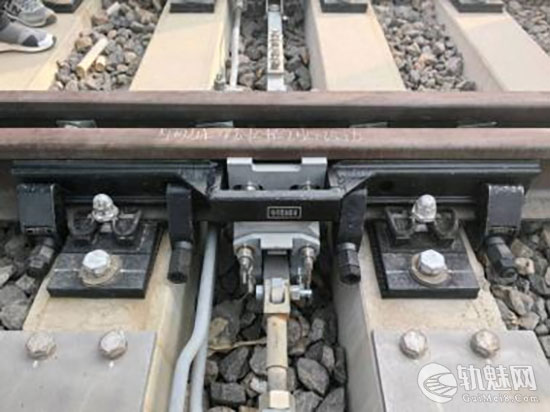

4.牵引点处折断加固。
(1)安装方法：

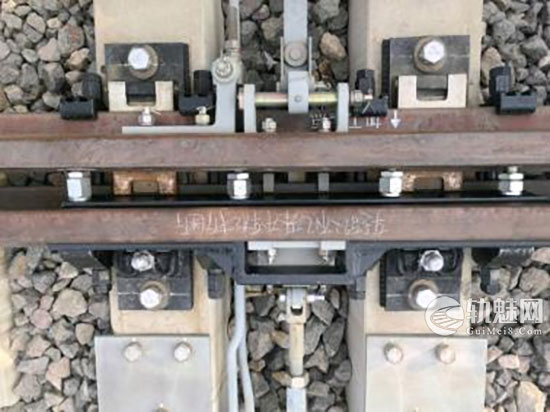

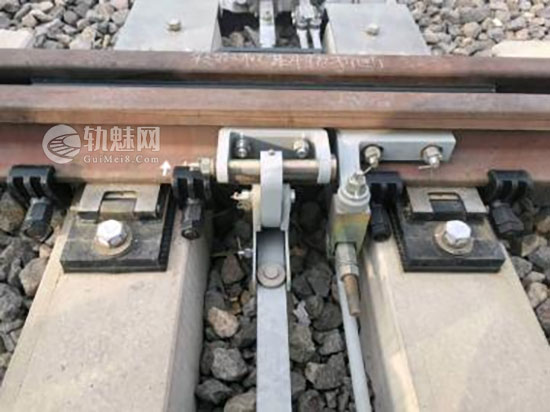

在基本轨外侧轨腰安装专用锁闭框U型加固板，基本轨内侧轨腰安装基本轨内侧夹板，需采用4-5个单顶套(视缝隙大小采用不同长度的顶套)将尖轨与基本轨内侧夹板撑紧，尖轨侧安装4个单铁靴、基本轨外侧安装4个高强夹具，使用异型螺杆将尖轨与基本轨进行加固。󠅅󠅃󠄵󠅂󠄪󠇖󠆨󠆨󠇕󠆞󠆒󠅬󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹
(2)使用注意：
①牵引点处安装专用锁闭框需拆卸锁闭框组件；
②根据尖轨连接铁位置，优先安装尖轨连接铁附近两侧铁靴。
(3)配件明细：
4个尖轨卡铁（7）++4根异型螺杆（8）+4个高强夹具（9）+（4-5）个单顶套（10）+基本轨内侧夹板（12）+锁闭框加固夹板（13）
二、辙岔部位加固

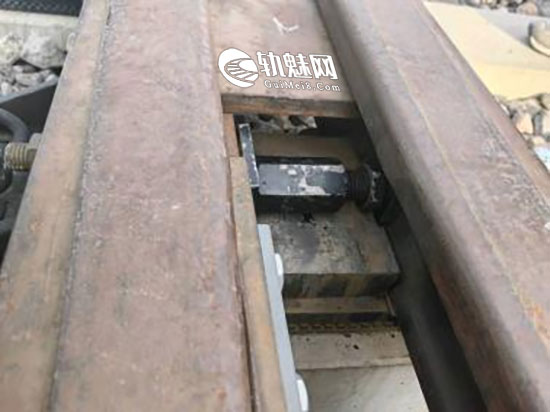

1、旋转顶套安装。
(1)安装方法：
旋转顶套主要作用是固定长心轨，防松卡对准轨撑横螺栓至防跳间隔铁间隙，顶套后顶板对转长心轨尖前侧面。
(2)使用注意：
①旋转顶套仅在长心轨折断时使用；
②旋转顶套防松卡应与轨撑横螺栓至防跳间隔铁间隙相啮合并密贴。
(3)配件明细：
1个旋转顶套（18）

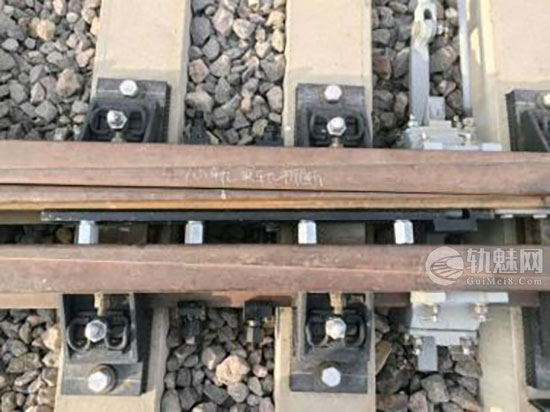

2.长心轨、翼轨折断加固。
(1)安装方法：
①长心轨斥离侧安装可动心加固板，紧固防跳装置，长心轨尖前与轨撑横螺栓至防跳间隔铁间隙用1个旋转顶套支撑，长心轨与翼轨间安装4个单顶套支撑，使用4个基本轨卡铁和2个直向连接杆锁定两翼轨进行加固。󠅅󠅃󠄵󠅂󠄪󠇖󠆨󠆨󠇕󠆞󠆒󠅬󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹
②长心轨弹性可弯前折断只需将可动心加固板及相关组件依次后移到折断位置即可。
(2)使用注意：
①加固板安装不分道岔开向，使用时注意紧固防跳装置（根据开向可拆卸安装）；
②加固板的U型槽应与安装在心轨上的转辙机心轨连接铁相啮合并密贴；
③安装顶套时，一是要注意顶套后顶板的大小面与翼轨轨腰吻合；二是要依次对准加固板上的凹槽后再拧紧，并锁紧锁母；
(3)配件明细：
4个基本轨卡铁（4）+4个单顶套（10）+1个旋转顶套（18）+1个可动心加固板（13）+2个直向连接杆（15）。

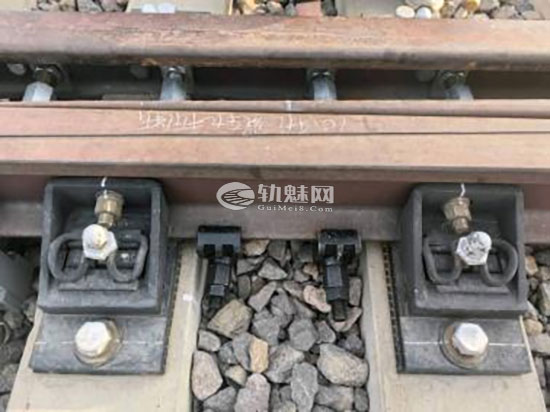

3、短心轨、叉跟尖轨加固：
(1)安装方法：

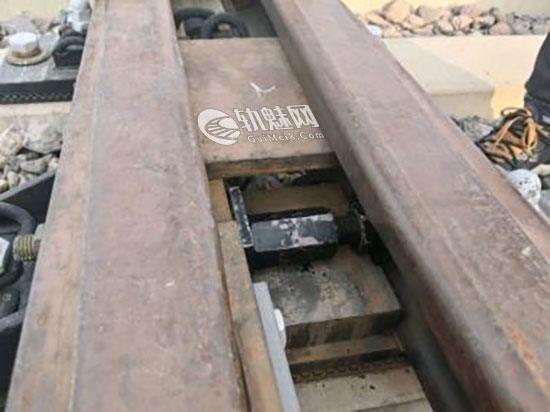

采用1个双内撑(视情况尽量使用双内撑规格)将短心轨/叉跟尖轨与翼轨内侧撑紧，两侧分别安装2个基本轨卡铁，使用2个直向连接杆将尖轨与基本轨进行加固。
(2)使用注意：
遇到顶铁限制处所，需将顶铁拆除；
(3)配件明细：
1个双内撑（14）+4个基本轨卡铁（4）+2个直向连接杆（15）。
