1 项目背景与现实意义
（通讯员：杨楚屹）桥梁步行板是铁路桥梁检查、养护、应急处置的关键通行设施，其安装稳固性直接关系现场作业人员人身安全与桥梁设备运营质量，步行板压板固定是确保步行板不窜动、不滑移、不脱落的核心工序，也是桥梁车间日常维修、集中整治、病害整治中的高频、关键作业。
长期以来，传统固定方式受桥梁现场空间狭小、附属设施密集、作业条件受限等因素制约，普遍存在安装难、固定差、隐患多、效率低等问题，已成为制约桥梁维修质量提升、影响作业安全的突出瓶颈，为从根本上破解钢制桥梁步行板压板固定难题，保障设备安全稳定运行，结合现场实际开展异形螺栓固定装置创新研制与应用。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

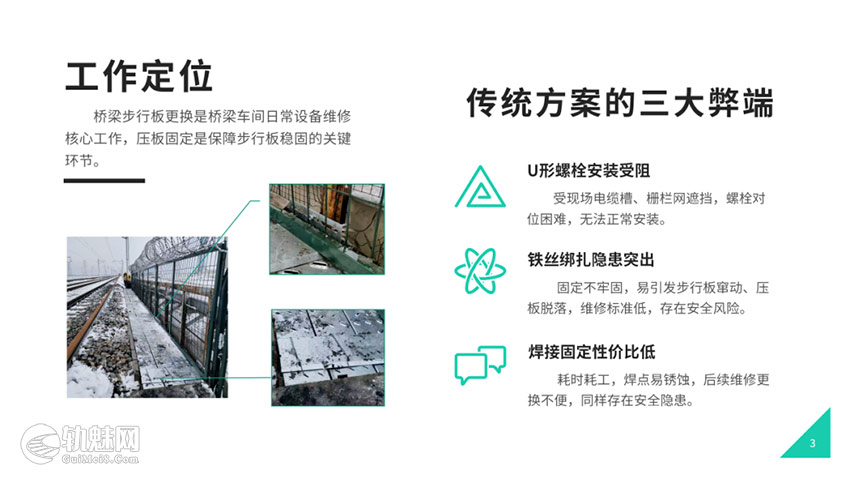

2 传统固定方案存在的突出弊端
1.U形螺栓安装受阻，现场适用性差。
桥梁两侧普遍布设电缆槽、通信信号管线、防护栅栏网等附属设施，安装空间狭窄、遮挡严重，U形螺栓需从托架下方或侧面穿入，对位困难、操作角度受限，部分区段无法正常穿装，强行安装易损伤电缆、碰坏栅栏，导致安装不到位、固定不密实，严重影响施工进度，增加返工率与作业风险。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.铁丝绑扎隐患突出，安全保障不足。
受限于安装条件，现场常采用铁丝简易绑扎替代正规固定，属于低标准、临时性处置，铁丝强度低、易锈蚀、易松动断裂，无法长期有效约束步行板，列车振动、风荷载、人员踩踏易造成步行板横向、纵向窜动，压板移位、脱落，直接威胁桥上作业人员安全，不符合设备维修质量标准，形成长期安全隐患。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.焊接固定性价比低，后期维护困难。
采用现场焊接方式虽能临时固定，但存在明显缺陷，焊接作业耗时耗工，需配备专业焊工及动火设备，工序繁琐、效率低下，托架、压板长期暴露在外，焊点易锈蚀、开裂，强度逐年下降，后续步行板更换、病害整治时需再次切割，破坏原有结构，反复动火作业增加安全风险，综合成本高、耐久性差，不符合精益维修、长效整治的工作要求。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3 异形螺栓核心创新思路与工作原理
1.创新研制思路
以“立足现场、破解瓶颈、简化工艺、确保安全”为导向，依托桥梁车间现有钢材、机具等资源，不额外增加大额材料成本，对管内桥梁步行板托架、角钢缝隙、安装空间进行实地精准测量，开展结构优化设计、力学受力推演、多轮实物试制与现场试验，最终形成适配性强、操作简单、安全可靠、经济实用的异形螺栓固定装置。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.核心结构设计

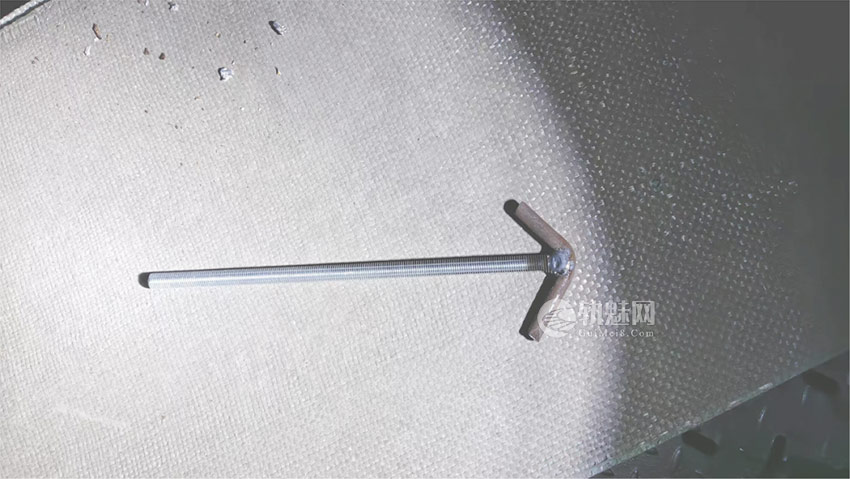

针对钢制桥梁步行板托架角钢的截面形式、缝隙宽度、安装空间受限等特点，进行定制化结构设计，优化螺栓端头形状，形成异形卡接头，可直接嵌入托架角钢缝隙，端头尺寸与角钢间隙精准匹配，实现无干涉、无错位、一次就位；螺杆长度、直径根据现场常用厚度统一规范，通用性强、互换性好。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.五步标准化操作原理
垂直插入：将异形螺栓端头沿步行板与托架之间预留缝隙垂直向下插入；󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
旋转90°：在狭小空间内将螺栓旋转90°，使异形端头与托架角钢内侧形成卡接锁止；󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
拧紧螺栓：套入压板、拧紧螺母，将步行板与托架牢固压紧；󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
截除螺杆：使用切割工具将超长外露螺杆切除；󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
打磨平整：对切割端面进行打磨处理，消除毛刺、尖角，确保外观平顺、安全无隐患。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

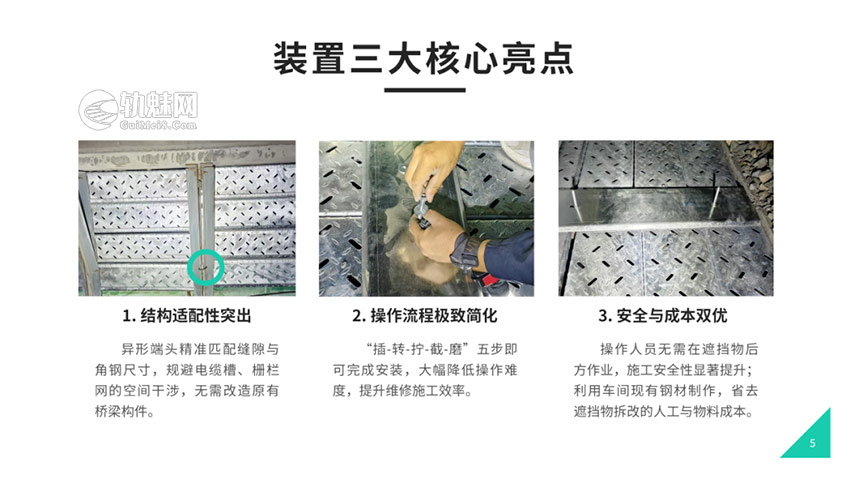

4 异形螺栓装置三大核心亮点
1.结构适配性突出，彻底规避空间干涉。
异形端头精准匹配角钢缝隙与安装空间，完美避开电缆槽、栅栏网、管线等遮挡物，无需拆除、移位、改造桥梁既有构件及附属设施，适用于多种跨度、多种类型钢制桥梁步行板固定，通用性极强。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.操作流程极致简化，维修效率大幅提升。
摒弃传统钻孔、动火、拆改等复杂工序，实现“插-转-拧-截-磨”五步标准化作业，单人即可完成操作，减少配合人员，降低劳动强度，单块步行板固定时间显著缩短，维修工期压缩，施工效率明显提高。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.安全与成本双优，综合效益显著。
操作人员在桥梁正面即可完成作业，无需探身、攀爬至遮挡物后方，大幅降低高空坠落、触电、碰伤风险，利用车间现有钢材加工制作，材料成本低、加工简便，省去遮挡物拆改、电缆防护、动火作业、反复维修等费用，综合成本显著降低。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5 创新优点与应用成效
1.根治安全隐患彻底解决传统方式固定不牢、易松动脱落问题，步行板安装稳固可靠，从源头消除窜动、移位、脱落等安全风险。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.提升维修质量实现步行板压板标准化、规范化、长效化固定，全面提升桥梁设备维修质量与外观质量，符合精益化、标准化作业要求。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.降本增效明显减少人工投入、缩短作业时间、降低材料消耗与返工成本，实现安全、质量、效率、成本同步优化。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4.推广适用性强结构简单、制作方便、操作易学，不受地域、桥型、跨度限制，可快速复制推广至同类桥梁构件安装、加固、维修场景。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
