1 摘要

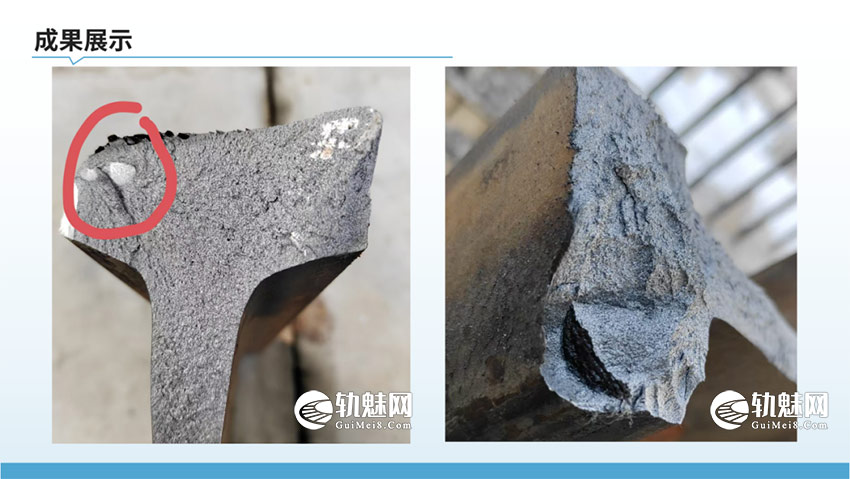

（通讯员：王朕辉）液压式钢轨折断装置是一种专门用于将钢轨折断的机械设备，通过机械杠杆原理和液压驱动方式，实现对钢轨的高效分割。研制液压式钢轨折断装置的主要目的有两个，一是现场对钢轨伤损部位进行教学指导，二是对钢轨材质断面晶粒、伤损形成分析。

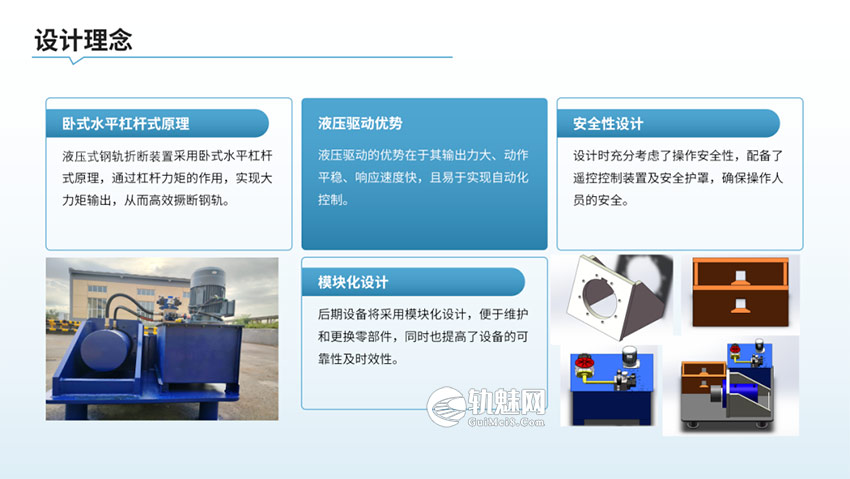

󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮2 设计理念

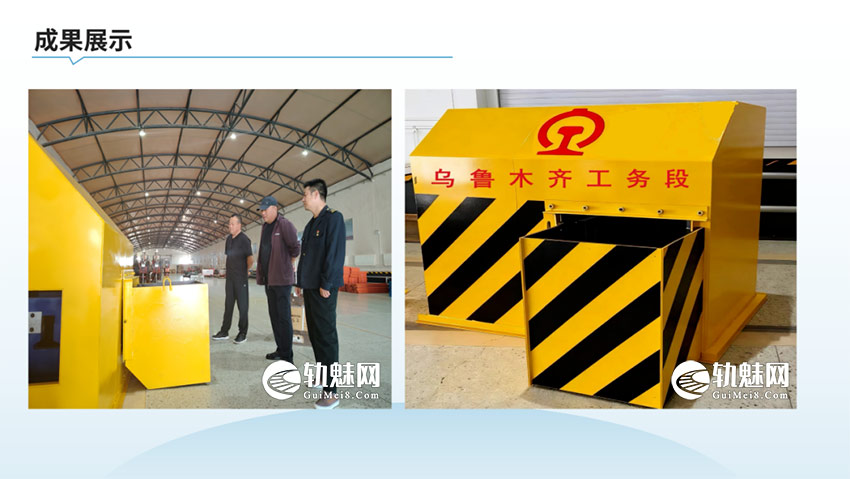

液压式钢轨折断装置采用卧式水平杠杆式原理，通过杠杆力矩的作用，实现大力矩输出，从而高效撅断钢轨。液压驱动的优势在于其输出力大、动作平稳、响应速度快，且易于实现自动化控制。设计时充分考虑了操作安全性，配备了遥控控制装置及安全护罩，确保操作人员的安全。后期设备将采用模块化设计，便于维护和更换零部件，同时也提高了设备的可靠性及时效性。
主要技术参数，最大撅断力：145T；适用钢轨规格：60号钢轨；设备尺寸：1575*1500*1400；液压站最大输出压力：20Mpa；工作效率：2-3次/min；切割精度：断裂处2cm-3cm；其优势是采用电机驱动，遥控操作以保障安全。高效率的液压式钢轨折断装置能够提高需求撅断速度，减少人力成本及设备成本。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3 工作原理
液压式钢轨折断装置用钢轨法兰方式固定，它通过焊接与设备底座紧密连接，确保钢轨在折断过程中不会移动。钢轨折断过程是指利用液压缸产生的推力，通过杠杆原理将钢轨从中间撅断的整个过程。这个过程包括液压缸的推进、钢轨的固定以及最终的断裂，每一步都需要精确控制以确保钢轨的断裂质量和效率。钢轨的硬度越高，所需的撅断力也越大。因此在设计钢轨折断装置时，需要根据钢轨的材料强度选择合适的液压缸推力和杠杆长度。

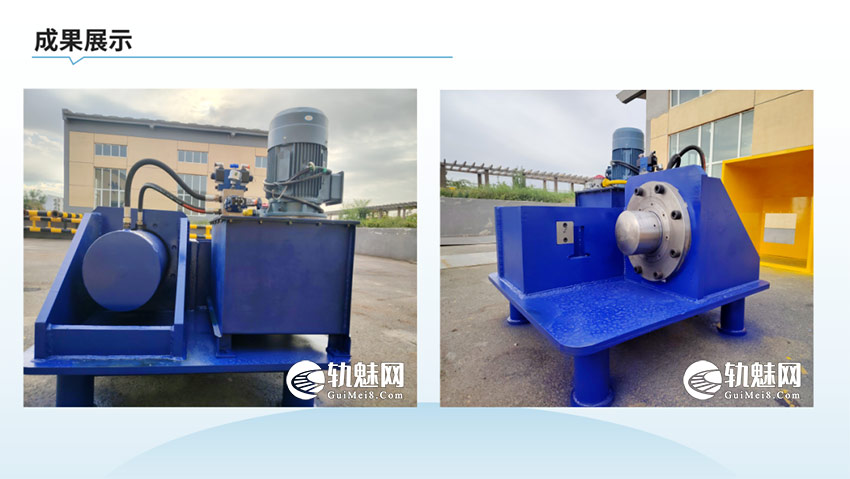

4 结构组成
主要部件由液压站、液压缸、设备底座及液压缸固定法兰、钢轨固定装置等组成；辅助部件由控制系统、电气系统、安全防护装置等组成。

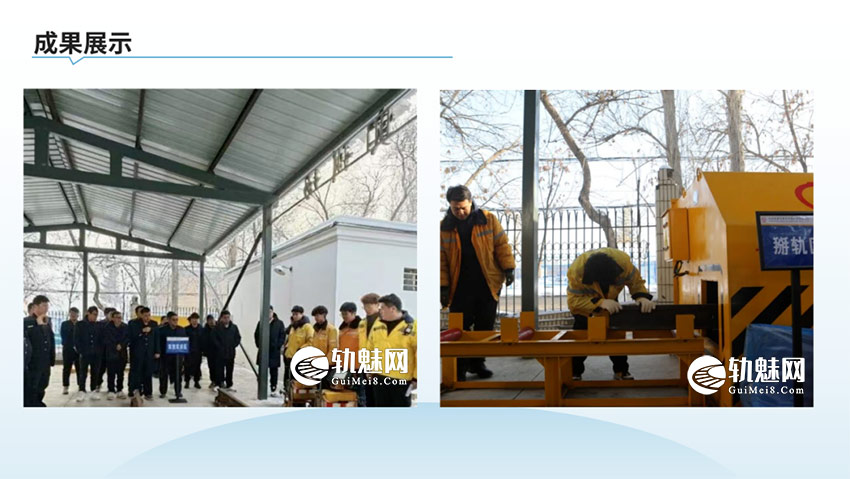

5 应用和推广
通过工务系统探伤管理及钢轨防断工作会议及探伤标准化管理现场会积极推广成果，交流使用经验，受到广泛好评，并且在全局工务系统进行推广使用。同时已申请液压式钢轨折断装置项目的专利，为后续的技术推广奠定了坚实基础。
