在铁路线路设计、养护维修和现场检查中，我们经常会接触到一个非常熟悉的曲线超高计算公式：
$$ h = 11.8 \times \frac{V^2}{R} $$
很多人会用这个公式，但不一定真正明白：公式里的 11.8 到底是怎么来的？为什么速度用 km/h、半径用 m，最后算出来的超高却是 mm？
今天我们就把这个公式从受力原理到单位换算，一次讲清楚。
一、先从曲线超高的作用说起
列车通过曲线时，由于运动方向不断发生变化，车辆会产生离心作用。如果不采取措施，车辆会有向曲线外侧倾斜的趋势，轮轨之间的横向作用力也会增大。
为了改善列车通过曲线时的受力状态，提高行车平稳性和安全性，铁路线路在曲线地段通常会设置外轨超高。
简单来说，曲线超高就是把外股钢轨适当抬高，使轨道平面形成一定倾角，让车辆在通过曲线时产生一个指向曲线内侧的重力分力，用来平衡车辆通过曲线时产生的离心作用。

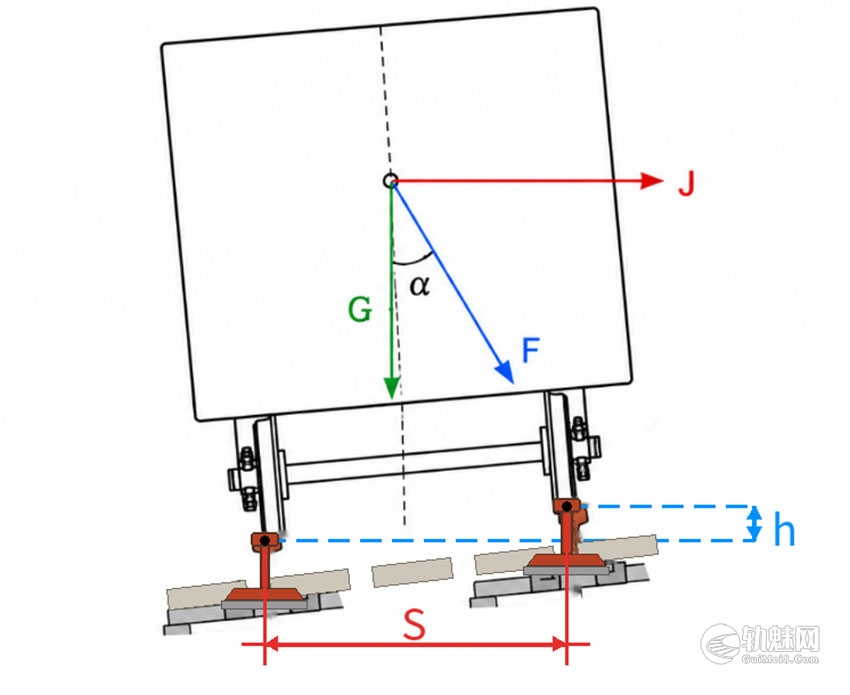

二、建立车辆通过曲线时的受力关系
车辆通过曲线时，主要受到两个力的共同作用：一个是车辆自身的重力，另一个是车辆通过曲线时产生的离心力。
- 重力 G：方向竖直向下；
- 离心力 J：方向指向曲线外侧。
当外轨设置超高后，轨道平面发生倾斜，车辆受力状态随之改变。为了便于理解，可以把车辆所受合力分解到轨道平面相关方向上。
在理想平衡状态下，车辆所受合力方向应垂直于轨道平面。此时，重力在轨道平面方向上的分力指向曲线内侧，可用来平衡车辆通过曲线时产生的离心力作用。
设：
- \(F\)：轨面对车辆的支承力；
- \(G\)：列车重力，单位为 N；
- \(J\)：列车通过曲线时产生的离心力，单位为 N；
- \(S\)：两股钢轨中心距，单位为 mm；
- \(h\)：外轨超高，单位为 mm；
- \(v\)：列车速度，单位为 m/s；
- \(V\)：列车速度，单位为 km/h；
- \(g\)：重力加速度，取 \(9.81m/s^2\)；
- \(R\)：曲线半径，单位为 m。
从受力关系看，在理想平衡状态下有：
$$ \tan \alpha = \frac{J}{G} $$
从轨道几何关系看，轨道超高角 \(\alpha\)、外轨超高 \(h\) 与两股钢轨中心距 \(S\) 之间满足：
$$ \tan \alpha = \frac{h}{S} $$
因此：
$$ \frac{J}{G} = \frac{h}{S} $$
整理可得：
$$ h = S \times \frac{J}{G} $$
三、把离心力公式代入
车辆通过曲线时产生的离心力为：
$$ J = m \times \frac{v^2}{R} $$
车辆重力为：
$$ G = mg $$
将二者相除：
$$ \frac{J}{G} = \frac{m \times \frac{v^2}{R}}{mg} = \frac{v^2}{gR} $$
代入前面的超高公式：
$$ h = S \times \frac{v^2}{gR} $$
这就是曲线平衡超高计算公式的基本形式。需要注意的是，这里的速度 \(v\) 采用 m/s，曲线半径 \(R\) 采用 m，超高 \(h\) 与两股钢轨中心距 \(S\) 的单位保持一致。󠅅󠅃󠄵󠅂󠄪󠇖󠆨󠆨󠇕󠆞󠆒󠅬󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹
四、关键来了：11.8 是怎么来的？
在铁路现场和规范计算中，常用的曲线超高公式通常写成：
$$ h = 11.8 \times \frac{V^2}{R} $$
这里的 \(V\) 为列车速度，单位为 km/h；\(R\) 为曲线半径，单位为 m；\(h\) 为曲线超高，单位为 mm。
而前面推导中的速度 \(v\) 采用的是 m/s。因此，需要先进行速度单位换算：
$$ v = \frac{V}{3.6} $$
将其代入曲线平衡超高公式：
$$ h = S \times \frac{\left(\frac{V}{3.6}\right)^2}{gR} $$
我国铁路线路计算中，通常取两股钢轨中心距：
$$ S = 1500mm $$
重力加速度取：
$$ g = 9.81m/s^2 $$
因此：
$$ h = \frac{1500}{9.81 \times 3.6^2} \times \frac{V^2}{R} $$
计算系数：
$$ \frac{1500}{9.81 \times 3.6^2} = \frac{1500}{9.81 \times 12.96} \approx 11.8 $$ 󠅅󠅃󠄵󠅂󠄪󠇖󠆨󠆨󠇕󠆞󠆒󠅬󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹
所以最终得到：
$$ h = 11.8 \times \frac{V^2}{R} $$
这就是曲线超高公式中 11.8 的来源。
五、为什么是 1500mm，而不是 1435mm？
这里需要特别说明一下：1435mm 是标准轨距，指的是两股钢轨作用边之间的距离。
而在超高计算中，采用的是两股钢轨中心线之间的距离。对于 60kg/m 钢轨等常见钢轨类型，两股钢轨中心距通常按约 1500mm 取值进行计算。
也就是说，公式中的 11.8 并不是凭空出现的，而是由以下几个条件共同换算得到的：
- 两股钢轨中心距取 \(1500mm\)；
- 重力加速度取 \(9.81m/s^2\)；
- 速度单位由 km/h 换算为 m/s；
- 曲线半径单位采用 m；
- 超高单位采用 mm。
六、公式中的每个量分别代表什么？
曲线超高公式：
$$ h = 11.8 \times \frac{V^2}{R} $$
其中：
- \(h\)：曲线超高，单位为 mm；
- \(V\)：列车速度，单位为 km/h；
- \(R\)：曲线半径，单位为 m；
- \(11.8\)：由两股钢轨中心距、重力加速度和速度单位换算共同形成的系数。
从公式可以看出，曲线超高与速度的平方成正比，与曲线半径成反比。也就是说：
- 速度越高，需要的超高越大；
- 曲线半径越小，需要的超高越大；
- 曲线半径越大，需要的超高越小。
