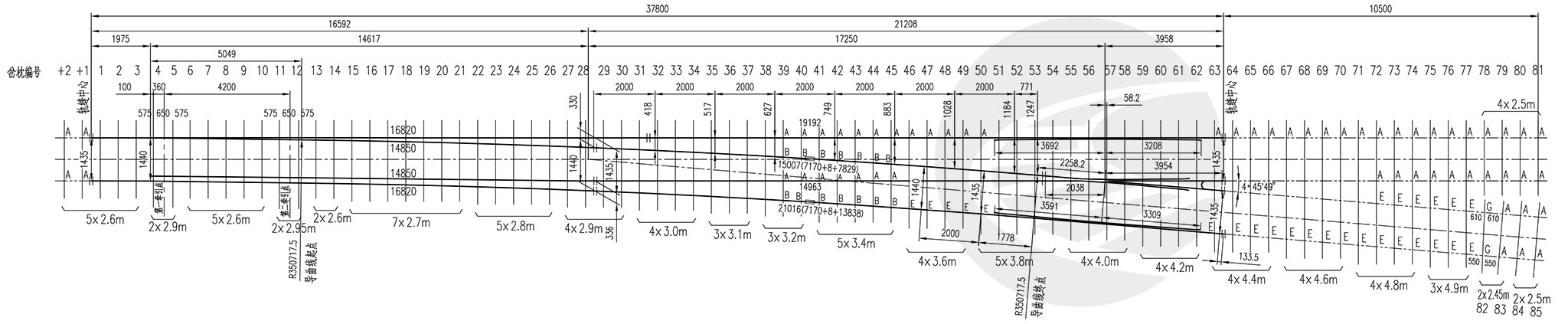

1 总布置图
![图片[1]-60kg/m钢轨12号单开道岔技术参数 研线16121-轨魅网](https://static.guimei8.com/wp-content/uploads/2021/04/研线16121.jpg)
2 逐枕框架尺寸
3 各枕处轨距
| 岔枕编号 | 直股轨距（mm） | 侧股轨距（mm） | 岔枕编号 | 直股轨距（mm） | 侧股轨距（mm） |
| +2 、+1 | 1435 | — | 14 | 1440 | 1440 |
| 1 | 1435 | — | 15 | 1440 | 1440 |
| 2 | 1436.4 | — | 16 | 1438.5 | 1440 |
| 3 | 1438.1 | — | 17 | 1437 | 1440 |
| 4 、5 | — | — | 18 | 1435.5 | 1440 |
| 6 | 1443.7 | 1439.9 | 19-46 | 1435 | 1440 |
| 7 | 1443.1 | 1439.9 | 47 | 1435 | 1439.5 |
| 8 | 1442.6 | 1439.9 | 48 | 1435 | 1438 |
| 9 | 1442 | 1440 | 49 | 1435 | 1436.5 |
| 10 | 1441.4 | 1440 | 50-77 | 1435 | 1435 |
| 11 | 1440.8 | 1440 | 78-81 | 1435 | — |
| 12 | 1440.2 | 1440 | 82-85 | — | 1435 |
| 13 | 1440 | 1440 |
