轨道电路极性交叉测试

试验检测评论79

25HZ相敏轨道电路绝缘节破损为极性防护,因此绝缘节两侧的轨道区段必须实现极性交叉,接近区段、尽头线无须进行极性交叉测试。可利用万用表或相位测试仪,钢轨绝缘节两侧钢轨上进行测试。文章源自轨魅网-https://www.guimei8.com/11382.html

1 万用表测试法

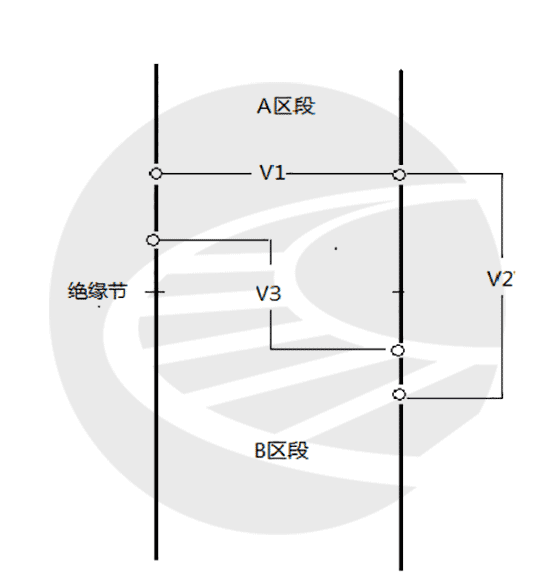

利用万用表在测量钢轨间电压。如极性交叉正确,则同区段钢轨间电压V1或通过绝缘节相邻的钢轨间电压V2,大于相邻区段斜对应钢轨间电压V3文章源自轨魅网-https://www.guimei8.com/11382.html

轨道电路极性交叉测试

测试示意图

2 极性交叉测试仪测试法

将两对公共测试线分别连接测试仪“局部”、“轨道”测试孔中,测试线分别与绝缘节相邻的钢轨可靠连接,此时测试仪显示极性交叉是否正确。文章源自轨魅网-https://www.guimei8.com/11382.html

轨道电路极性交叉测试

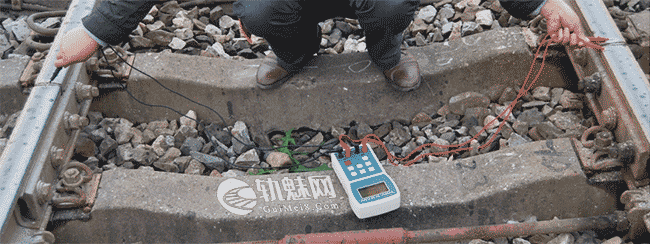

测试线分别连接“局部”、“轨道”测试孔

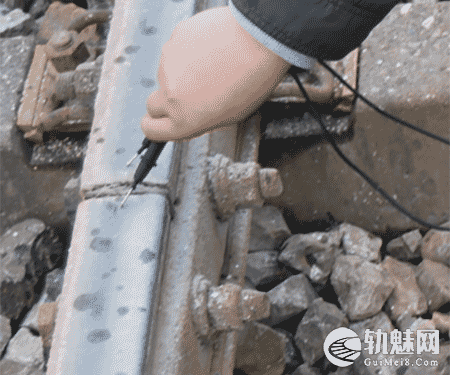

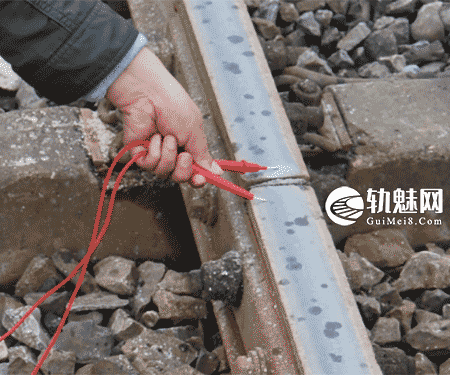

测试线分别与绝缘节相邻的钢轨可靠连接文章源自轨魅网-https://www.guimei8.com/11382.html

 1

注意

内容涉及标准可能存在废止的情况,请实际操作中勿采用,本文仅提供知识参考思路!若有错误,请留言指正,也希望这些知识点可以帮到你!
