滑床板上的字母和数字代表什么意思?

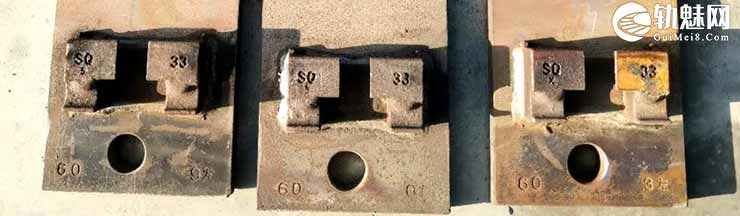

新购专线4249型P60-12道岔道岔滑床板直股线上道岔滑床板60-0;代表左右开直股;
60-3左、60-6左、60-9左分别表示专线4249道岔滑床板左开曲股;
60-3右、60-6右、60-9右分表表示专线4249道岔滑床板右开曲股;
“3”“6”“9”代表偏心距。
“3”代表8#枕-13#枕及15#枕;“6”代表16#枕-20#枕;“9”代表21#枕-23#枕。
对于没有字母和数字的滑床板如何辨别放置位置?

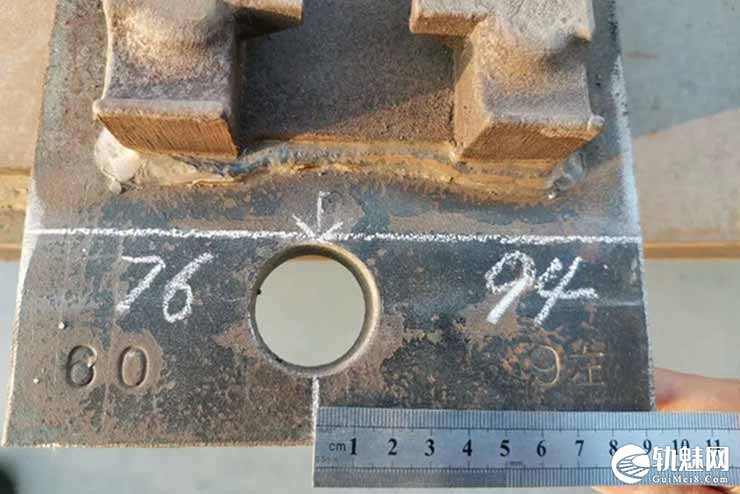

通过检查分析发现,直曲滑床板是通过滑床板螺栓孔中心位置来区分的。

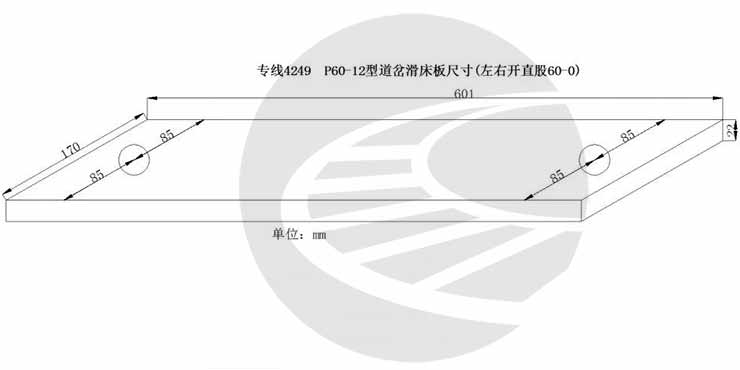

直股CB604-0(85mm/85mm)
偏心距为“3”的滑床板

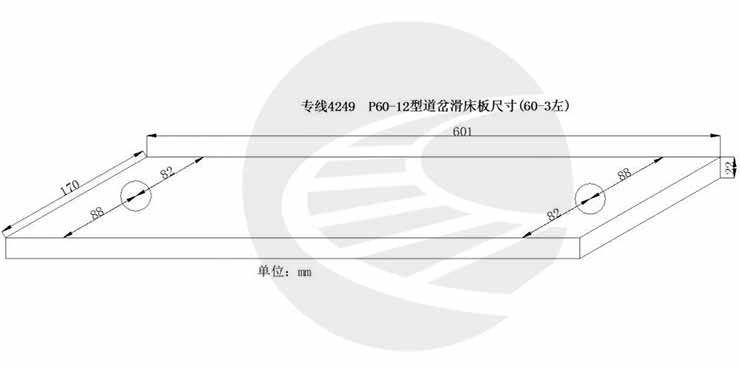

左开曲股CB604-3Z(82mm/88mm)
右开曲股CB604-3Y(88mm/82mm)
偏心距为“6”的滑床板

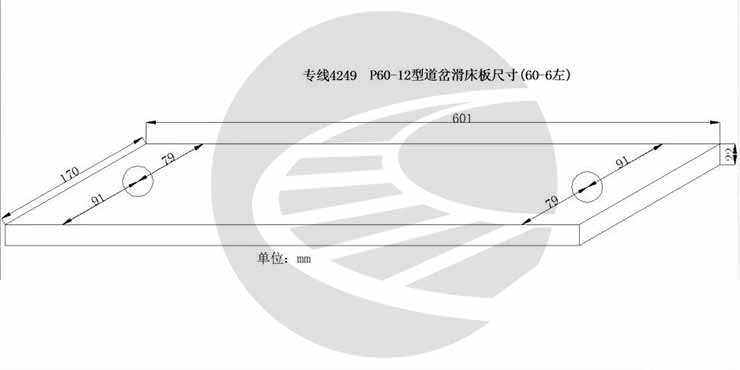

左开曲股CB604-6Z(79mm/91mm)
右开曲股CB604-6Y(91mm/79mm)
偏心距为“9”的滑床板

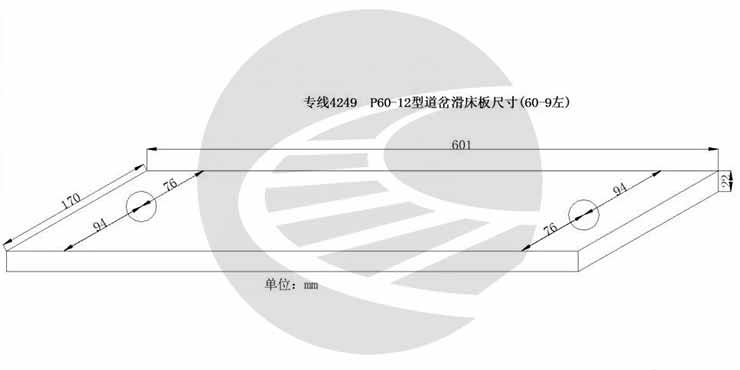

左开曲股CB604-9Z(76mm/94mm)
右开曲股CB604-9Y(94mm/76mm)
左开道岔曲股的特征是距离螺栓孔中心面对滑床板一端尺寸为左小右大(两螺栓孔直线相连偏角向右)
相对应的,右开道岔曲股的特征是距离螺栓孔中心面对滑床板一端尺寸为右小左大(两螺栓孔直线相连偏角向左)
直股滑床板左右尺寸是对称相同的。
新购滑床板怎么与既有滑床板去匹配?
左开曲股
60-3左=CB604-7Z
60-6左=CB604-8Z
60-9左=CB604-9Z
右开曲股
60-3右=CB604-7Y
60-6右=CB604-8Y
60-9右=CB604-9Y
直股
左右开“CB60-0”和新购滑床板“60-0”是相对应的。
