关于轨检车波形图运用的思考

（作者： 黄旭）车间近期频繁发生病害及雨季后的路基下沉问题。车间采用轨检车波形图加现场检查的分析方式，开展轨检车波形图实际操作教学，引导车间干部及工班长使用先进手段，摒弃以往的经验法，更加精准的找到病害位置，深层次分析病害产生的原因，在出发前制定好处理方案，有效的增加劳动效率，确保病害不反复发生。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

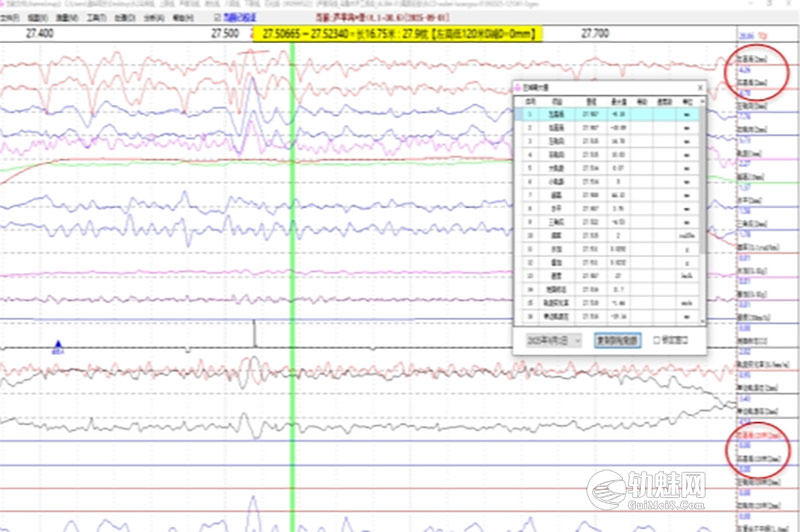

一.动静态结合分析

1.1轨道几何参数：左高低、右高低、左轨向、右轨向、水平、轨距、三角坑、超高、曲率以及长波轨道不平顺；

1.2车体响应参数：车体横向加速度、车体垂向加速度；󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1.3辅助评价参数：轨道质量指数、各单项轨道质量指数。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

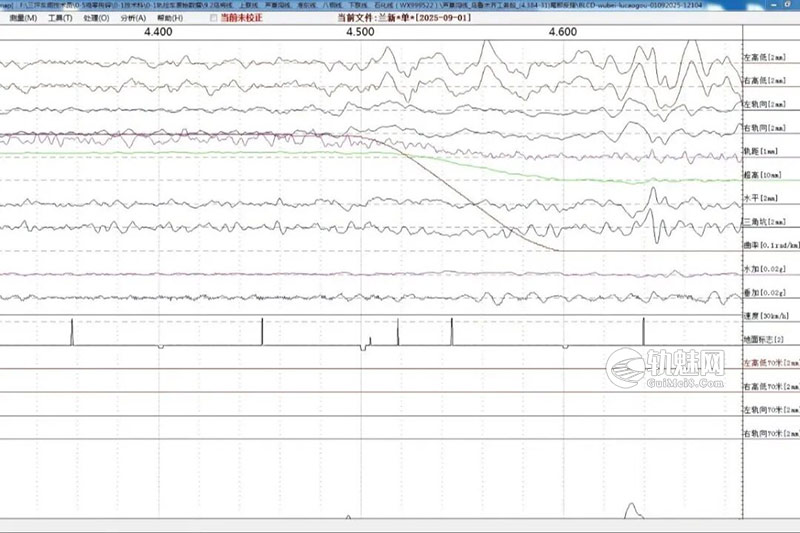

波形显示软件TDAS是用于运行过程中实时显示或者事后回放波形的软件，并能进行波形的的对比、测量、实时打印等。其波形参数包括轨距、轨距变化率、70米高低、70米轨向、曲率、曲率变化率、左轨向、右轨向、左高低、右高低、超高、三角坑、水平加速度、垂直加速度等，还可以自己调整。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1.4轨检车检测的项目:高低

（1）高低：钢轨顶面沿轨道延长垂向凹凸不平顺。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）高低的检测原理：高低是指钢轨顶面纵向起伏变化。GJ-4型轨检车采用惯性基准的原理测量轨道变化的实际波型，得到高低变化的空间曲线，数据采集处理系统实时采集数据的间隔距离为0.305m,同时可换算成5米、10米、20米或其它弦长之测量法测量。测量高低的传感器除了测量曲率、水平外，另外还有2个垂直加速度计。通过车体位移，计算出轨面相对惯性空间的位移变化，进行必要的处理，得到高低数值。监测范围±60mm，误差为±1.5mm。高低摸拟弦长18.6米。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1.5轨检车检测的项目:超高、水平

（1）超高：同一横截面上左右轨顶面相对在水平面的高度差󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）水平：同一横截面上左右轨顶面相对在水平面的高度差，但不含曲线上按规定设置的超高值及超高顺坡量。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）水平的检测原理：水平为轨道同一横断面内钢轨顶面之高差，曲线水平称为超高。GJ-4型轨检车采用补偿加速度系统测量水平，利用补偿加速度系统测量车体对地垂线滚动角，利用位移计测量车体与轨道相对滚动角，二者结合计算出轨道倾角。利用两轨道中心线间距(1500mm)计算出水平值。监测范围±200mm，误差±1.5mm。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1.6轨检车检测的项目:轨向󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（1）轨向：钢轨内侧轨距点垂直于轨道方向偏离轨距点平均位置的偏差，分左右轨向，轨向也称作方向。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）方向的检测原理：方向指钢轨内侧面轨距点沿轨道纵向水平位置的变化。利用左右股轨距测量装置所测的左右股轨距变化或位移，轨距点相对纵向轨迹—轨向。监测范围±100mm，误差±1.5mm。摸拟弦长18.6米。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1.7轨检车检测的项目:扭曲（三角坑）󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（1）扭曲（三角坑）：左右两轨顶面用相距一定基长的水平的代数差表示，包括缓和曲线超高顺坡造成的扭曲量，轨检车基长取2.5米。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）扭曲（三角坑）的检测原理：扭曲值h为：h=（a-b）-（c-d）h=△h1-△h2。△h1为轨道横断面I—I的水平值，△h2为轨道断面Ⅱ–Ⅱ的水平值，△h1-△h2为基长L（断面I—I与断面Ⅱ–Ⅱ之间距）时两轨道断面的水平差。水平已经测出，所以只要按规定基长取两断面水平差即可计算出扭曲值。三角坑基长可任意设定，如2.5米、5米、15米连续计算基长的扭曲值，轨检车检测系统基长定为2.4米。该值接近客车转向架（2.44m）的轮对轴距。基长可在18m内变换，监测范围±100mm，误差±1.5mm。  󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1.8轨检车检测的项目:轨距󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（1）轨距：两股钢轨轨面下16mm范围内，两股钢轨作用边之间的最小距离。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）曲率的检测原理：

曲率为一定弦长曲线轨道（如30米）对应的圆心角a，即度/30m、度数大、曲率大、半径小。反之，度数小、曲率小、半径大。轨检车通过曲线时、测量轨检车每通过30米后车体方向角的变化值，计算出轨检车通过30米后的相应圆心角的变化值，即曲率。曲率、曲率变化率是检测曲线圆顺度的波形通道。能正确判断曲线正矢连续差和曲线的圆顺度。曲率变化率的波形通道有突变，正矢肯定不好。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）轨距变化率：由相隔2.5米的两点实际测量的轨距差除以米得到（车轴定距）,轨距变化率直接影响轮轨接触几何，危机行车安全和舒适性。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2.轨检车的波形

2.1轨检车检测性能应了解的内容：用轨检车对轨道进行动态检测，掌握线路在列车实际动载作用下、轨道几何尺寸偏差与相关的各项参数（曲线要素、区段总结报告、公里总结报告）及相应的轨道质量指数（各种偏差的加权平均值、TQI是了解掌握线路区段整体不平顺、是均值管理的考核内容）。

2.2轨检车检测项目正负号定义：轨检车检测项目正负号定义：轨检车正向：检测梁位于轨检车二位端，定义二位端至一位端方向为轨检车正向，轨检车行使方向不轨检车正向一致时为正向检测，反之为反向检测。轨距（偏差）正负：实际轨距大于标准轨距时轨距偏差为正，反之为负；高低正负：高低向上为正，向下为负；轨向正负：顺轨检车正向，轨向向左为正，向右为负；水平正负：顺轨检车正向，左轨高为正，反之为负；曲率正负：顺轨检车正向，右拐曲线曲率为正，左拐曲线曲率为负；车体水平加速度：平行车体地板，垂直于轨道方向，顺轨检车正向，向左为正。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2.3轨道地面标志(ALD)󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

轨道上的道岔、道口、桥梁、轨距拉杆、公里标等设备含有的金属部件，轨检车可用安装于轨距吊梁中部的电涡流传感器检测到，根据检测返回的信号的不同，区分设备类型，把它标在里程图上，就可以方便准确地找出病害的位置。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2.4波形特征

（1）道岔标志：轨检车直向或侧向过道岔时，安装在轨检梁上的ALD传感器经过转辙器尖轨拉杆和导曲线钢轨（直向通过道岔）或连接部分直股连接钢轨（侧向通过道岔）产生高电压信号。拉杆较细，ALD反应持续时间短，ALD信号表现为两根小刺；导曲线钢轨和连接部分直股连接钢轨较粗，ALD反应持续时间较长，同时ALD通过轨迹斜交钢轨，因此ALD经过导曲线钢轨和连接部分直股连接钢轨时产生等边梯形信号曲线。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）百米标、公里标、电容枕、桥梁标志󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（3）桥梁标志：轨检车通过桥时，安装在轨检梁上的ALD传感器在通过桥两头护轨梭头时产生感应产生一对高电压信号并且当ALD传感器偏离轨检梁中心较大时ALD还能感应到桥梁护轨产生高电压信号。护轨处ALD信号波动是由于检测梁随转向架横向摆动引起ALD与护轨距离变化产生的。现在许多新建桥梁无护轨，这时桥梁位置较难识别。桥头常见的轨道不平顺超限是路桥过渡段不均匀下沉产生的高低超限，特别是长波长高低不平顺超限。

2.5测数据管理

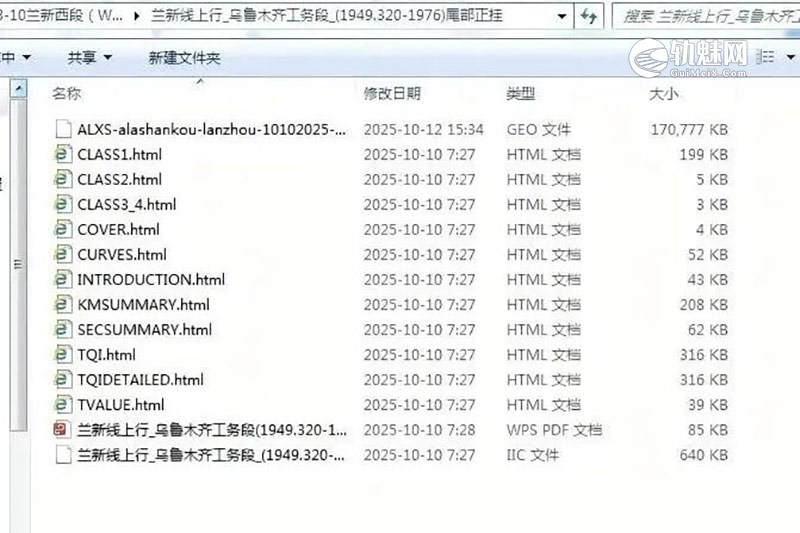

（1）检测结果报告表：GJ-5型和GJ-4型轨检车提供IIC文件包括：一、二、三、四级超限报告表，区段总结报告、每公里扣分、曲线报告、TQI等数据。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（2）轨检车提供一、二、三、四级超限报告表：图中有超限地点、超限类型、超限峰值、长度、速度（km/h）、线形（直/缓/圆）、级别。

（3）检测标准：一级超限，每处扣1分；二级超限，每处扣5分；三级超限，每处扣100分；四级超限，每处扣301分。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（4）轨道质量指数报告表（TQI）：本系统以每200m为一检查区段，计算高低(左、右)、轨向垂直振动加速度、车体水平振动加速度的均方差为参考指标。当某区段质量指数大于该限界值时，TQI值后面打印“!”符号，以此作为该200m区段超限值警告。轨道质量指数代表着某一区段轨道的整体质量，它不受检测标准和速度的影响，更能反映轨道的实际状态，作为衡量轨道质量的指标比扣分法更科学、更合理。运用轨道质量指数使不同等级线路，不同检测标准的轨道质量具有可比性。路局、站段可用它定性评价某一设备管理单位以及某条线轨道质量的控制水平，指导线路综合养护。轨道质量指数是轨道质量的综合反映，这一特性决定了它指导现场不是单一撬病害、单一项目的养护，而是对某一区段(通常200m)的综合养护。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

（5）确定综合养护管理限界值󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

轨道动态几何尺寸容许偏差管理值
速度等级	超限等级	高低	轨向	大轨距	小轨距	水平	三角坑	垂直加速度	水平加速度
80	1	12	10	12	6	12	10	0.1	0.06
80	2	16	14	16	8	16	12	0.15	0.09
80	3	24	20	23	11	22	16	0.2	0.15
80	4	26	23	25	12	25	18	0.25	0.2
120	1	8	8	8	6	8	8	0.1	0.06
120	2	12	10	12	8	12	10	0.15	0.09
120	3	20	16	20	10	18	14	0.2	0.15
120	4	24	20	23	11	22	16	0.25	0.2
160	1	6	5	6	4	6	5	0.1	0.06
160	2	10	8	10	7	10	8	0.15	0.09
160	3	15	12	15	8	14	12	0.2	0.15
160	4	20	16	20	10	18	14	0.25	0.2
200	1	5	5	4	3	5	4	0.1	0.06
200	2	8	7	8	4	8	6	0.15	0.09
200	3	12	10	12	6	12	9	0.2	0.15
200	4	15	12	15	8	14	12	0.25	0.2
250	1	5	5	4	3	5	4	0.1	0.06
250	2	8	7	6	4	8	6	0.15	0.09
250	3	11	8	8	6	10	8	0.2	0.15
250	4	14	10	12	8	13	10	0.25	0.2
350	1	4	4	4	3	5	4	0.1	0.06
350	2	6	5	6	4	6	6	0.15	0.09

某一区段(通常为200m)轨道质量指数由七项单项指数组成，即左高低、右高低、左轨向、右轨向、轨距、水平、三角坑，因此在养护前应分析轨道质量指数分项指数。若该区段大部分单项指数均较高，则对该区段需进行全项目的养护；若该区段仅有某一项戒两项指数较高(如高低不良)，则只需对高低进行综合养护，如全起全捣。

（6）公里小结报告表：汇总表中包含各检查项目超限病害级数、每级病害个数、每项扣分数处二级超限的数级、二级、一级的顺序在波形图上相应检测项目通道上点圈出来，并确定超限具体里程，根据线型和附近的地面标志查找到病害的准确位󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.病害查找方法

3.1超限病害的查找:

利用轨道状态波形图查找超限病害，根据所查线路检测标准，结合公里小结表。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.2利用特征点查找病害的准确位置:󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

利用轨道状态波形图提供的公里标、道岔、道口、桥梁、超高、曲率等特征，推算出与需复核超限病害的相对距离。在现场复核时，先找到如上所述特征点，再根据出分波形图的相对位置，确定病害所在的位置，进行超限病害查找复核。轨检车检测到一处病害在曲线上，我们可以从资料提供的大致里程位置找到该曲线，再从圆缓点道岔标志波形图，根据波形图中给出的具体道岔位置，我们可以以此为特征点，找到超限位置，并与上一周期进行对比分析，合理安排维修。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

二.车间日常生产应用

作为设备管理车间，我们日常的首要任务是病害的消灭，同步进行部件更换提升管内设备质量。那么，我们所面临的困境是什么呢？一是“加量不加价”，设备基数逐渐增多，人员的配置逐步精简，也就是用更少的人干更多的活。二是为“提升运量”保驾护航，高速公路跑的车越多，磨损的越快，铁路线路亦是如此，面对运量的逐步提升，我们的设备质量便是基础；然而随着开行列车的增多，也就意味着留给我们上线的时间就越来越少，行车组织生产和工务生产的“矛盾点”是始终存在的。三是我们的固有作业思维习惯，已经无法满足现阶段的发展方向，作业效率和标准的提高是我们目前必须要做的事情，扭转观念-提高轨检车波形图重视程度。

 动态病害的现场查找方法，以往是人员到达现场大致里程，上线进行地毯式查找，消灭前后100m范围内的“疑似”病害，可以说是草木皆兵。当然，时间紧张的时候也会发生现场处理后，进行病害销号和反馈，与下次的动检病害重复，也就是说没干到“点子上”；光是前期的静态检查，就要耗费10-15分钟的时间，现场的画面是作业人员站着等，带班人员高频次看道、静态检查，心急如焚。现在，我们在作业前对轨检车波形图进行分析，同时与最近一次的静态检查数据进行分析，研判好整治方案，做足七分的准备后，到达现场后就能够点对点进行病害处理，不仅杜绝了现场负责人的多余动作，上去就是干。大幅提升动态检查病害处理的作业劳效，杜绝了“站着等”的尴尬场面。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
