1 范围
本文件规定了道岔转换设备安装螺栓紧固扭矩。
本文件适用于转辙机安装装置、密贴检查器安装装置、GW型外锁闭装置的安装和维护。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2 紧固工具
扭力扳手（具备扭矩测试功能）。
3 紧固方法
道岔转换设备安装螺栓紧固前，检查螺纹应完好，螺栓孔内无异物；紧固时根据螺栓扭矩值使用扭力扳手进行紧固；紧固后做好标记。
4 紧固检查
检查标记是否移位、螺栓是否松动。若发现标记移位或螺栓松动， 及时进行测试和紧固。
道岔转换设备安装螺栓紧固检查与道岔维护同步进行。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5 紧固扭矩值道岔转换设备安装螺栓紧固扭矩值
见表1，具体位置示意见表2～4。
5.1 道岔转换设备安装螺栓紧固扭矩值
表1 道岔转换设备安装螺栓紧固扭矩值
| 类 别 | 螺栓规格 | 道岔转换设备安装螺栓 | 紧固扭矩（N•m） | |
| 1 | M20（紧固螺栓等） | GW/GW-SH 型外锁闭装置 | 1-1 尖轨连接铁安装螺栓1-2 锁闭框安装螺栓（不含薄头螺栓）1-3 锁闭杆连接螺栓 | 280±20 |
| 转辙机安装装置 | 1-4 尖端铁安装螺栓（不含薄头螺栓）1-5 心轨接头弯板安装螺栓1-6 转辙机及垫板安装螺栓1-7 立式杆架安装螺栓1-8 角形铁安装螺栓1-9 长角钢安装螺栓1-10 转辙机及短角钢安装螺栓 | |||
| 密贴检查器安装装置 | 1-11 尖端铁安装螺栓 | |||
| 2 | M24 | 转辙机安装装置 | 2-1 托板安装螺栓2-2 可调弹性支撑锁紧螺母2-3 活节螺栓2-4 连接杆锁紧螺母 | 220±20 |
| M30 | ||||
| M36 | ||||
| M24 | 密贴检查器安装装置 | 2-5 托板安装螺栓 | ||
| 2-6 调整杆锁紧螺母 | ||||
| 3 | M20（螺栓销、薄头螺栓等） | GW/GW-SH 型外锁闭装置 | 3-1 锁闭框安装螺栓（薄头螺栓）3-2 锁闭铁安装螺栓3-3 销轴 | 140±20 |
| 转辙机安装装置 | 3-4 尖端铁安装螺栓（薄头螺栓）3-5 活络接头3-6 动作连接杆组装螺栓3-7 螺栓销 | |||
| 密贴检查器安装装置 | 3-8 螺栓轴3-9 连接板 | |||
| 4 | M16 | GW/GW-SH 型外锁闭装置 | 4-1 锁闭框挡板安装螺栓4-2 锁钩夹板安装螺栓4-3 锁闭铁螺栓销 | 90±10 |
| 转辙机安装装置 | 4-4 螺栓销 | |||
| M12 | 密贴检查器安装装置 | 4-5 密贴检查器安装螺栓 | ||

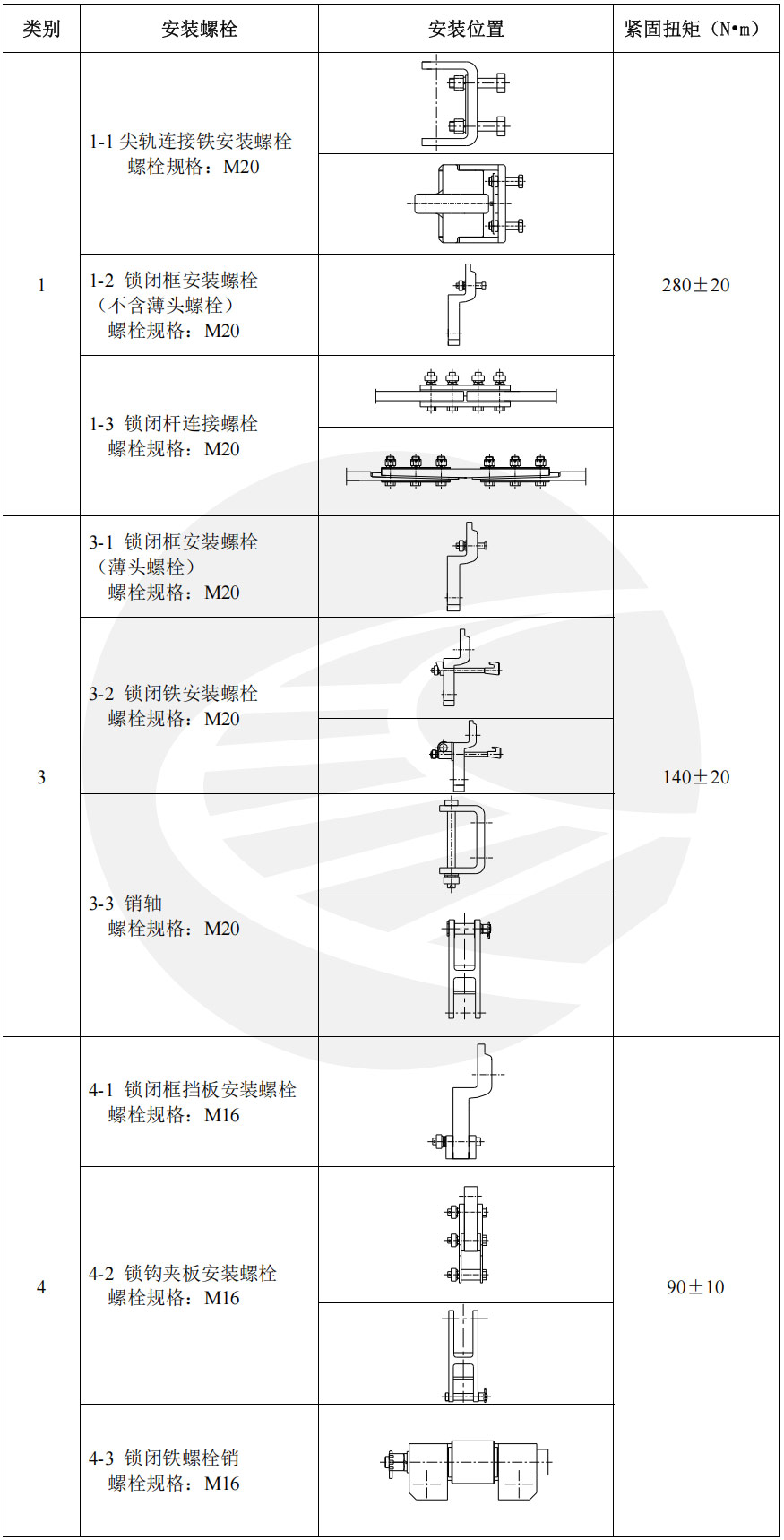

5.2 GW/GW-SH型外锁闭装置安装螺栓紧固扭矩及安装位置
表2 GW/GW-SH型外锁闭装置安装螺栓紧固扭矩及安装位置示意

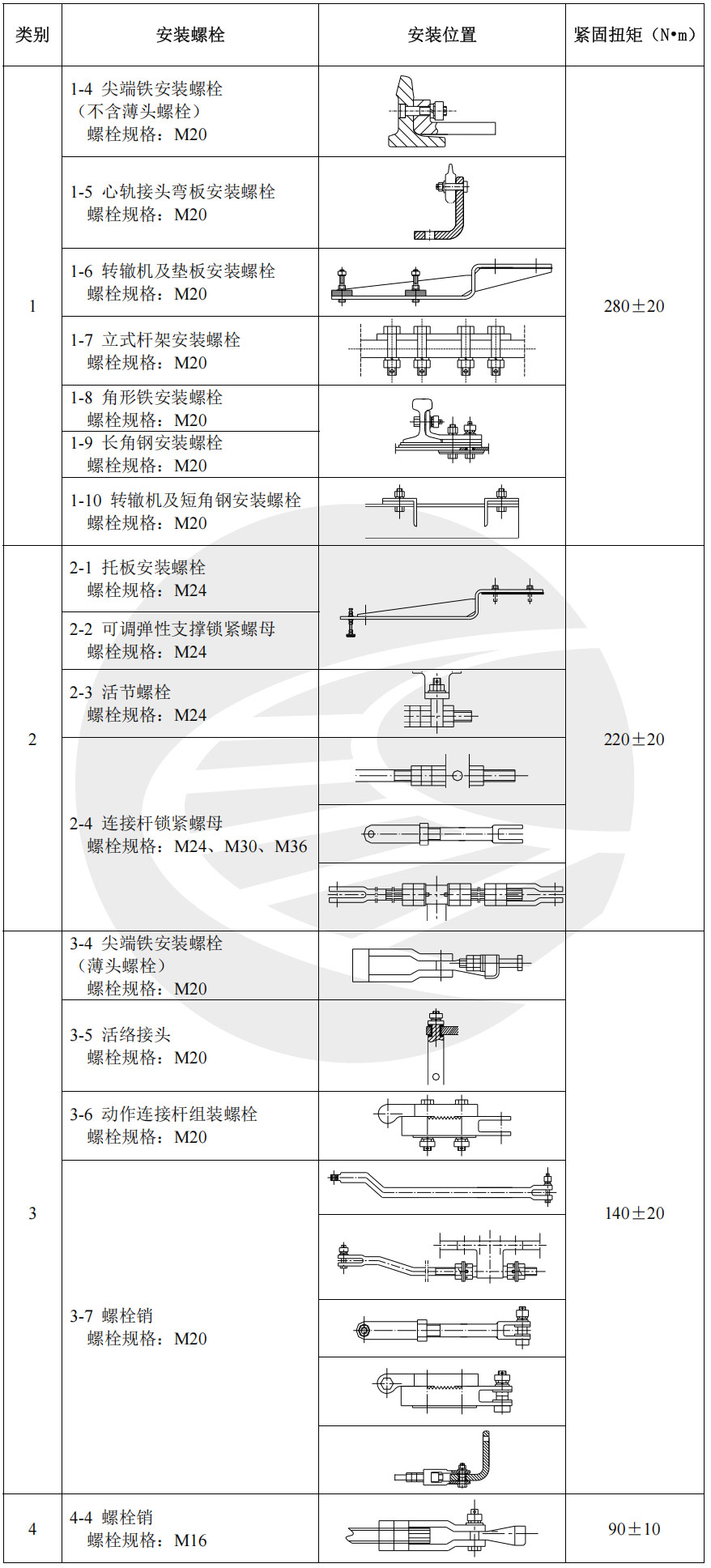

5.3 转辙机安装装置安装螺栓紧固扭矩及安装位置示意
表3 转辙机安装装置安装螺栓紧固扭矩及安装位置示意

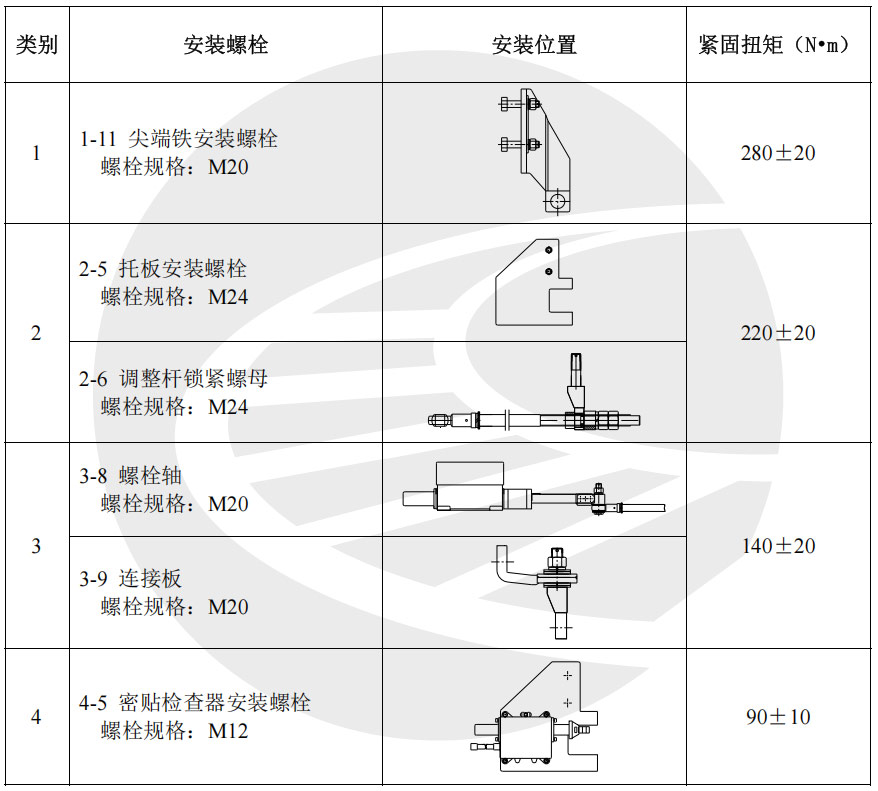

5.4 密贴检查器安装装置安装螺栓紧固扭矩
表4 密贴检查器安装装置安装螺栓紧固扭矩
原文出处：
《国铁集团工电部关于印发<道岔转换设备安装螺栓紧固扭矩评审意见>的通知》工电通号函[2024]2号󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
