1 总布置图
[caption id="attachment_8082" align="aligncenter" width="5000"]
60kg/m钢轨30号单开道岔总布置图 专线4263 CZ2527[/caption]

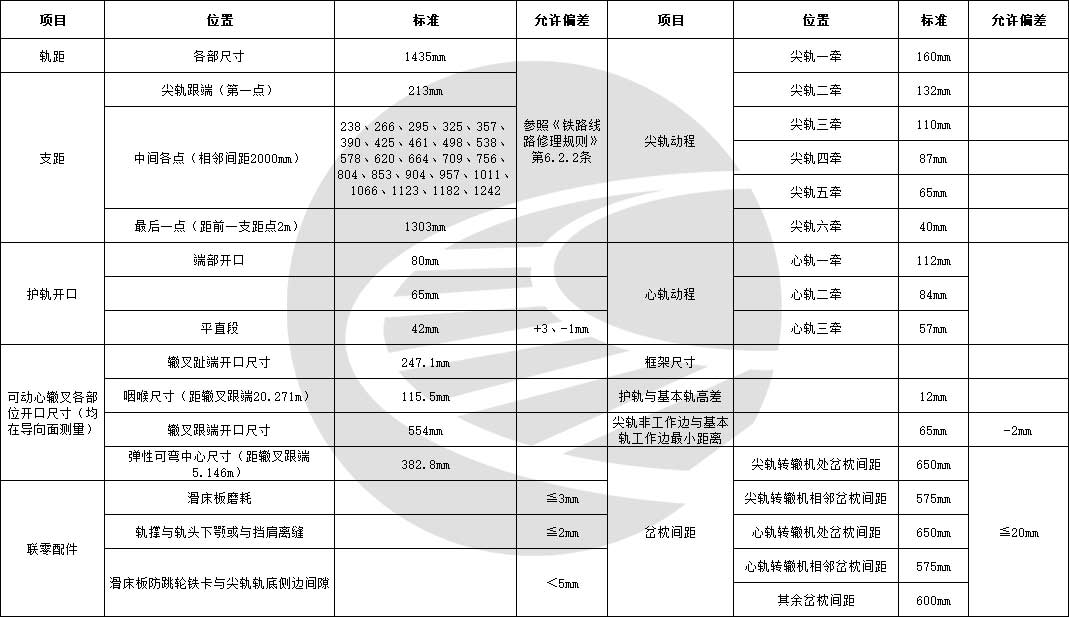

2 各部尺寸
| 项目 |
位置 |
标准 |
允许偏差 |
| 轨距 |
各部尺寸 |
1435mm |
参照《铁路线路修理规则》第6.2.2条 |
| 支距 |
尖轨跟端（第一点） |
213mm |
| 中间各点（相邻间距2000mm） |
238、266、295、325、357、390、425、461、498、538、578、620、664、709、756、804、853、904、957、1011、1066、1123、1182、1242 |
| 最后一点（距前一支距点2m） |
1303mm |
| 护轨开口 |
端部开口 |
80mm |
|
|
65mm |
|
| 平直段 |
42mm |
+3、-1mm |
| 可动心辙叉各部位开口尺寸（均在导向面测量） |
辙叉趾端开口尺寸 |
247.1mm |
|
| 咽喉尺寸（距辙叉跟端20.271m） |
115.5mm |
|
| 辙叉跟端开口尺寸 |
554mm |
|
| 弹性可弯中心尺寸（距辙叉跟端5.146m） |
382.8mm |
|
| 联零配件 |
滑床板磨耗 |
|
≦3mm |
| 轨撑与轨头下颚或与挡肩离缝 |
|
≦2mm |
| 滑床板防跳轮铁卡与尖轨轨底侧边间隙 |
|
＜5mm |
| 尖轨动程 |
尖轨一牵 |
160mm |
|
| 尖轨二牵 |
132mm |
|
| 尖轨三牵 |
110mm |
|
| 尖轨四牵 |
87mm |
|
| 尖轨五牵 |
65mm |
|
| 尖轨六牵 |
40mm |
|
| 心轨动程 |
心轨一牵 |
112mm |
|
| 心轨二牵 |
84mm |
| 心轨三牵 |
57mm |
| 框架尺寸 |
|
|
|
| 护轨与基本轨高差 |
|
12mm |
|
| 尖轨非工作边与基本轨工作边最小距离 |
|
65mm |
-2mm |
| 岔枕间距 |
尖轨转辙机处岔枕间距 |
650mm |
≦20mm |
| 尖轨转辙机相邻岔枕间距 |
575mm |
| 心轨转辙机处岔枕间距 |
650mm |
| 心轨转辙机相邻岔枕间距 |
575mm |
| 其余岔枕间距 |
600mm |
3 辙叉部分主要尺寸
| 17 |
247.1 |
辙叉前趾处钢轨作用边距离 |
| 18 |
157 |
心轨尖端前第三间隔铁,两翼轨作用边距离 |
| 19 |
138 |
心轨尖端前第二间隔铁处,两翼轨作用边距离 |
| 20 |
121 |
心轨尖端前第一间隔铁处,两翼轨作用边距离 |
| 21 |
115.5 |
辙叉咽喉处(长心轨实际尖端50mm处) |
| 22 |
100 |
心轨尖端后第二牵引点中心处,长、短轨作用边距离 |
| 23 |
126 |
145#枕后长短心轨连接螺栓中心处,长、短轨作用边距离 |
| 24 |
141.4 |
146#枕后长短心轨连接螺栓中心处,长、短轨作用边距离 |
| 25 |
156.8 |
心轨尖端后第一间隔铁中心处,长、短轨作用边距离 |
| 26 |
172.2 |
心轨尖端后第二间隔铁中心处,长、短轨作用边距离 |
| 27 |
192.1 |
心轨尖端后第三间隔铁中心处,长、短轨作用边距离 |
| 28 |
218.4 |
心轨尖端后第四间隔铁中心处,长、短轨作用边距离 |
| 29 |
233.8 |
心轨尖端后第五间隔铁中心处,长、短轨作用边距离 |
| 30 |
249.2 |
心轨尖端后第六间隔铁中心处,长、短轨作用边距离 |
| 31 |
264.6 |
心轨尖端后第七间隔铁中心处,长、短轨作用边距离 |
| 32 |
280 |
心轨尖端后第八间隔铁中心处,长、短轨作用边距离 |
| 33 |
295.4 |
心轨尖端后第九间隔铁中心处,长、短轨作用边距离 |
| 34 |
310.8 |
心轨尖端后第十间隔铁中心处,长、短轨作用边距离 |
| 35 |
382.8 |
岔跟尖轨尖端处,长、短轨作用边距离 |
| 36 |
554 |
辙叉后趾处钢轨作用边距离 |
4 尖轨降低值
| 断面 |
降低值 |
位置（距尖轨尖距离mm） |
| 0 |
23 |
0 |
| 5 |
14 |
1147 |
| 20 |
3 |
4589 |
| 50 |
0 |
10548 |
| 71 |
0 |
13696 |
5 心轨降低值
| 断面 |
降低值 |
位置（距心轨尖距离mm） |
| 1.42 |
23 |
0 |
| 20 |
5 |
781 |
| 50 |
0 |
2021 |
| 71 |
0 |
2877.4 |
6 护轨资料
| 护轨 |
长度 |
枕号 |
轮缘槽宽度 |
| 曲9200 |
开口段 |
150 |
喇叭口 |
80 |
| 缓冲口 |
65 |
| 缓冲段 |
3600 |
130 |
64 |
| 131 |
61 |
| 132 |
57 |
| 133 |
53 |
| 134 |
49 |
| 135 |
45 |
| 平直段 |
1700 |
136-138 |
42 |
| 缓冲段 |
3600 |
139 |
45 |
| 140 |
49 |
| 141 |
53 |
| 142 |
57 |
| 143 |
61 |
| 144 |
64 |
| 开口段 |
150 |
缓冲口 |
65 |
| 喇叭口 |
80 |
7 岔后开档尺寸
| 岔跟接头直曲股工作边垂直距离 |
距岔跟接头3m |
距岔跟接头6m |
距岔跟接头9m |
| 554 |
654 |
754 |
854 |
8 框架资料
| 直尖轨轨头各断面宽度 |
距直尖轨尖端距离(m) |
两基本轨作用边之间的距离 |
备注 |
| 5 |
1.147 |
1440 |
曲 |
| 20 |
4.589 |
1455 |
曲 |
| 50 |
10.548 |
1485 |
曲 |
| 71 |
13.696 |
1506 |
|
| 71 |
|
1510 |
第一顶铁中心 |
| 71 |
|
1514 |
第二顶铁中心 |
| 71 |
|
1524 |
第三顶铁中心 |
| 71 |
|
1534 |
第四顶铁中心 |
| 71 |
|
1544 |
第五顶铁中心 |
| 71 |
|
1550 |
第六顶铁中心 |
| 71 |
|
1561 |
第七顶铁中心 |
| 71 |
|
1573 |
第八顶铁中心 |
| 71 |
|
1585 |
第九顶铁中心 |
| 71 |
|
1598 |
第十顶铁中心 |
| 71 |
|
1612 |
第十一顶铁中心 |
9 逐枕框架
60kg/m钢轨30号单开道岔逐枕框架尺寸 专线4263 CZ2527
