1 ZY(J)7型外锁闭转辙机安装 （1）技术要求 1.本图为ZYJ7型电液转辙机在60kg/m钢轨9号道岔上的安装,转辙机装在道岔直线一侧(左侧).若转辙机装在侧线一侧,则按本图对称布置,其零件不变; 2.安装前...

堵流绝缘a、b与菱形岔心绝缘1、2、3、4(死区段)，《维规》不大于2.5米。 对旧结构道岔，道岔内的死区段不大于 5 m。 结论:延伸段内，如有辙叉心就是错误的，会导致死区段被拉长造成安全隐患。 ...

四显示区间通过信号机点灯电路图

当电机带着油泵顺时针方向旋转时, 油泵从油缸左侧腔内吸入油。 油泵泵出的高压油注入右腔，使油缸右腔体积增大为高压。由于油缸活塞固定不动，油缸缸套（主、副）在高压反冲作用下向右移动。当...

背画模板

季节变换时，气温昼夜温差大，轨温变化引起钢轨热胀冷缩，尖轨、基本轨前串后移，带动枕木的前后偏移；使转辙机、直曲基本轨的锁闭框位移，破坏了转辙机杆件的平顺性而别卡，导致道岔功率曲线飙...

在这个飞速发展的时代，有这样一群人，他们默默无闻地坚守在铁轨旁，用智慧和汗水守护着每一条铁路线的安全与畅通。今天，就让我们走近这样一位杰出的代表——沈铁工匠、沈阳局首席技师、线路工...

五线制道岔控制电路图 1 道岔启动电路的技术条件 1.1 道岔区段有车时,道岔不应转换。（有车不能转：DGJ落下，道岔不转） 1.2 进路在锁闭状态时，进路上的道岔，都不应再转换。（锁闭不能转：SJ...

01 主要内容及适用范围 本作业指导意见规定了GW型外锁闭装置密贴调整和密贴检查的方法，适用于GW型外锁闭装置日常养护和集中检修作业。 02 道岔密贴检查通用要求 直向通过速度大于160km/h的道岔...

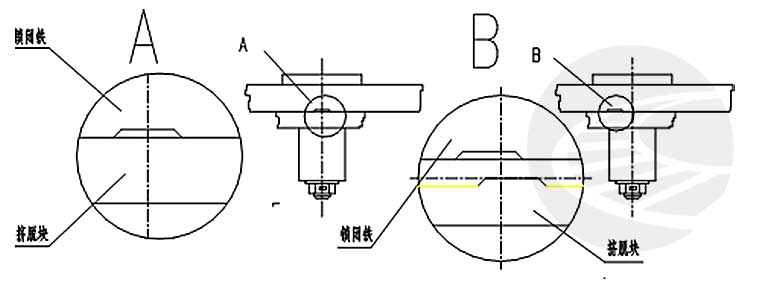

一、挤脱表示机构动作原理 液压道岔的挤脱，只表现在转换锁闭器SH5或SH6上。外锁道岔配套使用的是SH6（比如ZYJ7型），而内锁道岔配套使用的是SH5（比如ZYJ4型）。 转换锁闭器SH5与SH6的挤脱表示...
