（a ) 50 kg/m钢轨断面图 （b）50-kg-m钢轨螺栓孔布置图 文章来源： 《钢轨 第1部分：43kgm～75kgm钢轨》TB/T 2344.1—2020

a ) 43 kg/m钢轨断面图 b）43kg/m钢轨螺栓孔布置图 文章来源： 《钢轨 第1部分：43kgm～75kgm钢轨》TB/T 2344.1—2020

60kg/m钢轨断面尺寸 60kg/m钢轨断面尺寸 60kg/m钢轨螺栓孔布置图 （E）60kg/m钢轨螺栓孔布置图 文章来源： 《钢轨 第1部分：43kgm～75kgm钢轨》TB/T 2344.1—2020

（a）60N钢轨断面尺寸 （b）60N钢轨螺栓孔布置图 文章来源： 《钢轨 第1部分：43kgm～75kgm钢轨》TB/T 2344.1—2020

1 总布置图

(a)60 kg/m接头夹板的截面图                  (b)60kg/m接头夹板的中心位置和轴线倾斜角 (c)60kg/m接头夹板螺栓孔的位置和尺寸 （E）60kg/m钢轨...

1 道岔总布置图 道岔全长L=28848道岔前长|a=13839道岔后长b=15009辙叉角度：6.20.25尖轨长度：6450尖轨轨型：50AT钢轨图号：专线（02）4151-II-6L=8239基本轨长度：11492基本轨轨型：50Kg/m钢轨...

a ) 75 kg/m钢轨断面图 (E)75kg/m钢轨螺栓孔布置图 文章来源： 《钢轨 第1部分：43kgm～75kgm钢轨》TB/T 2344.1—2020

60AT2钢轨断面尺寸图 60AT2钢轨断面过渡尺寸图 表1 铁路道岔用非对称断面钢轨有关参数项目单位60AT2单位质量kg/ m70.01横断面面积cm²89.18对水平轴线的惯性力距cm42040.00对垂直轴线的惯性力距...

1 总布置图 2 框架尺寸 编号尺寸(mm)具体位置11455距尖轨尖端21021469距尖轨尖端83931496距尖轨尖端209741515距尖轨尖端2937mm处两基本轨作用边距离(直尖轨断面宽70mm) 3 支距尺寸 编号尺寸(mm)...

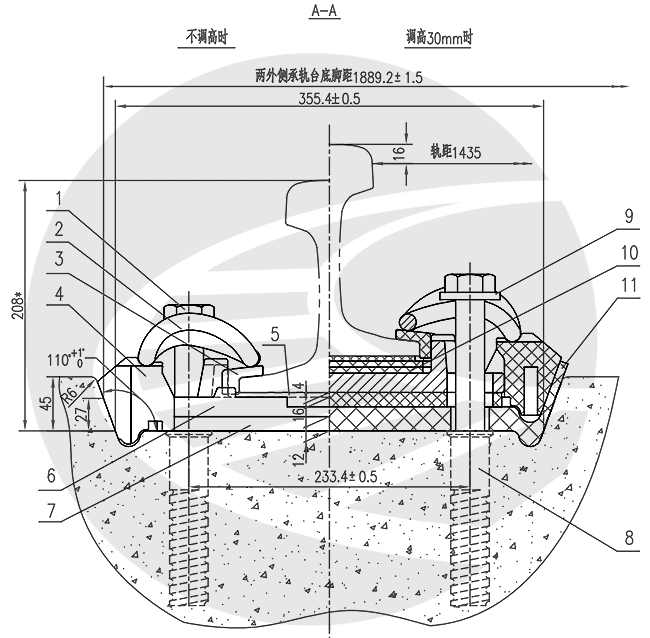

1 扣件组装图 WJ-8B型扣件弹条组装图 WJ-8B型扣件弹条平面图 2 扣件零件数量表 序号名称数量材料质量或体积备注1螺旋道钉S22优质碳素钢或合金钢1.50kg一般采用s2型，调高量大于15mm时采用S3型....

(a) 50kg/m接头夹板的截面图                       (b)50kg/m接头夹板的中心位置和轴线倾斜角 (c)50kg-m接头夹板螺栓孔的位置和...

一、普通铁路轨枕失效标准 （一）混凝土枕（含混凝土宽枕、混凝土岔枕及短轨枕） 1．明显折断。 2．纵向通裂。 （1）挡肩顶角处缝宽大于1.5 mm。 （2）纵向水平裂缝基本贯通（缝宽大于0.5mm）。...

1 扣件组装图 WJ-7 型扣件（以下简称扣件）由T 型螺栓、螺母、平垫圈、弹条、绝缘块、铁垫板、轨下垫板、绝缘缓冲垫板、重型弹簧垫圈、平垫块、锚固螺栓和预埋套管组成，此外为了钢轨调高的需要...

本标准适用于标准轨距铁路设轨道电路的不设轨道电路的每米43和50公斤钢轨9、12号单开道岔（普通钢轨直线尖轨钢轨组合直线辙叉和高锰钢辙叉）。其中12号单开道岔用于侧向通过列车，速度不超过45k...
