60AT2钢轨断面(过渡)尺寸图
所属分类:相关图纸 最后更新:2021年3月27日 00:00
60AT2钢轨断面(过渡)尺寸图

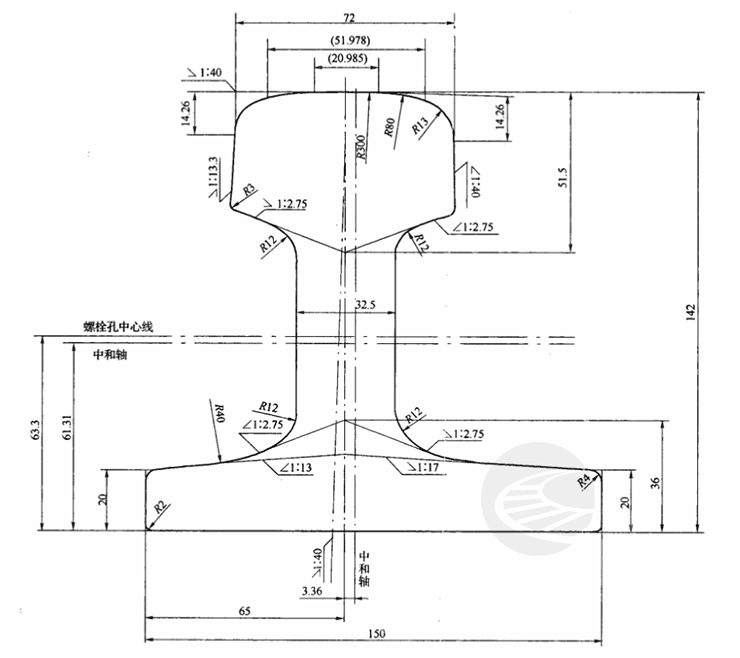

60AT2钢轨断面尺寸图

60AT2钢轨断面(过渡)尺寸图

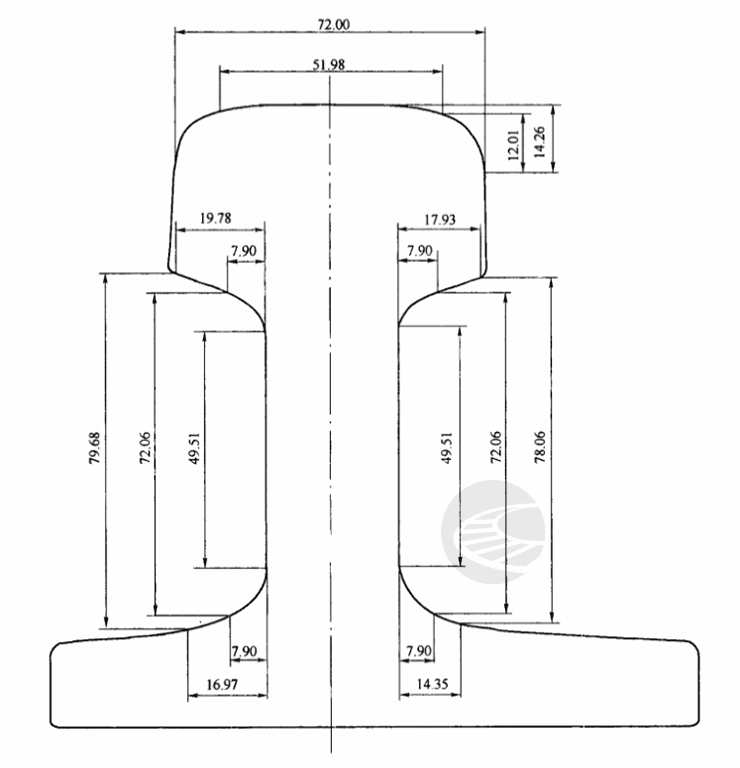

60AT2钢轨断面过渡尺寸图



表1 铁路道岔用非对称断面钢轨有关参数
项目 单位 60AT2
单位质量 kg/ m 70.01
横断面面积 cm² 89.18
对水平轴线的惯性力距 cm4 2040.00
对垂直轴线的惯性力距 cm4 765.30
上部断面系数 cm³ 252.50
下部断面系数 cm³ 332.70
左侧底侧边断面系数 cm³ 112.00
右侧底侧边断面系数 cm³ 93.70
钢轨理论质量按钢的密度7.85 g/cm³计算。

文章来源:TB/T 3109-2013铁路道岔用非对称断面钢轨
