50kg/m钢轨接头夹板的型式尺寸

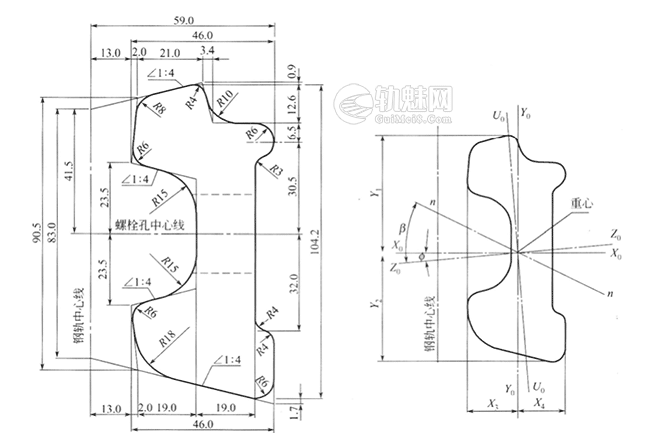

(a) 50kg/m接头夹板的截面图                       (b)50kg/m接头夹板的中心位置和轴线倾斜角

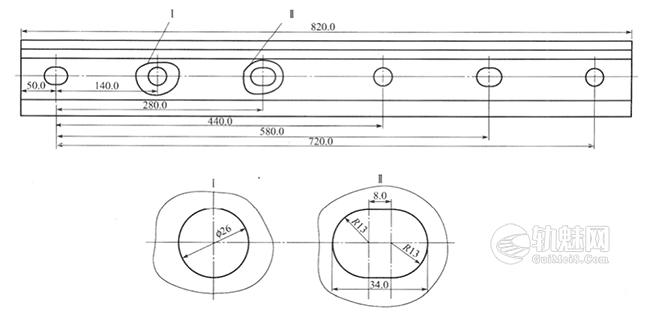

(c)50kg-m接头夹板螺栓孔的位置和尺寸
(E)50-kg-m钢轨螺栓孔布置图

文章来源:

《43kg/m~75kg/m 钢轨接头夹板订货技术条件》TB/T 2345—2008

《43kg/m~75kg/m 钢轨订货技术条件》TB/T 2344—2012

风险:本站内容仅作技术交流参考,不构成决策依据,所涉标准可能已失效,请谨慎采用。
声明:本站内容由用户上传或投稿,其版权及合规性由用户自行承担。若存在侵权或违规内容,请通过左侧「举报」通道提交举证,我们将在24小时内核实并下架。
赞助:本站部分内容涉及收费,费用用于网站维护及持续发展,非内容定价依据。用户付费行为视为对本站技术服务的自愿支持,不承诺内容永久可用性或技术支持。
授权:除非另有说明,否则本站内容依据CC BY-NC-SA 4.0许可证进行授权。非商业用途需保留来源标识,商业用途需申请书面授权。

给TA打赏
共{{data.count}}人
人已打赏
相关图纸

ⅡZQ型有砟桥面预应力混凝土枕外形尺寸图 专线3368

2020-9-2 0:00:45

相关图纸

60kg/m钢轨接头夹板的型式尺寸

2021-1-15 21:15:44

6 条回复 A文章作者 M管理员
  1. 猕猴桃先生i

    50和60夹板孔间距一样?不太对吧

    • 小大人

      我今天也发现了 现场量一下就知道哪个错了 可惜现在节假日停工

    • 轨哥

      我这电子版规范有问题。的确50的夹板孔距有误。修正290-430-580-720

    • 小大人

      请问修整的依据是什么 我也看一下👍

    • 轨哥

      《43kg/m~75kg/m 钢轨接头夹板订货技术条件》TB/T 2345—2008看纸质版,网上电子版有问题。
