钢轨基本应力与局部应力计算公式

2021年1月10日00:00:46轨道线路62,9263

钢轨所受的应力有动弯应力、温度应力、局部应力、残余应力、制动应力和附加应力等,动弯应力和温度应力称作基本应力。钢轨强度用准静态法计算钢轨动位移(挠度)yd ,钢轨动弯矩M的公式,检算时不考虑残余应力和局部应力。附加应力是桥上铺设无缝线路后,桥梁和钢轨相互作用而产生,其计算将在无缝线路中介绍。文章源自轨魅网-https://www.guimei8.com/3345.html

1.基本应力计算

检算钢轨强度时,基本应力包括竖直荷载作用下的动弯应力和因温度变化产生的温度应力。钢轨动弯应力按式(1)计算。文章源自轨魅网-https://www.guimei8.com/3345.html

$$\sigma _{d1}=\frac{M_d}{W_1}\\\sigma _{d2}=\frac{M_d}{W_2}$$文章源自轨魅网-https://www.guimei8.com/3345.html

式中文章源自轨魅网-https://www.guimei8.com/3345.html

σ1、σ2———轨底最外纤维拉应力和轨头最外纤维压应力(MPa);文章源自轨魅网-https://www.guimei8.com/3345.html

W1、W2——钢轨底部和头部的断面系数,随钢轨类型及垂直磨耗量而异。文章源自轨魅网-https://www.guimei8.com/3345.html

钢轨温度应力σt对普通线路可按表1取值,对无缝线路应用下式进行计算。文章源自轨魅网-https://www.guimei8.com/3345.html

钢轨基本应力与局部应力计算公式

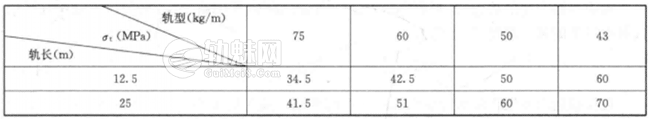

表1 钢轨温度应力σt
logo遮挡数据为70

σt=2.45Δt (MPa)文章源自轨魅网-https://www.guimei8.com/3345.html

式中文章源自轨魅网-https://www.guimei8.com/3345.html

t—当地最高或最低轨温与锁定轨温之差值(℃)。文章源自轨魅网-https://www.guimei8.com/3345.html

钢轨应力的检算条件为文章源自轨魅网-https://www.guimei8.com/3345.html

轨底                σd1t≤〔σg文章源自轨魅网-https://www.guimei8.com/3345.html

轨头                σd2t≤〔σg文章源自轨魅网-https://www.guimei8.com/3345.html

式中文章源自轨魅网-https://www.guimei8.com/3345.html

〔σg〕——允许应力(MPa),σgs/K,其中K是安全系数,新轨K=1.3,再用轨K=1.35;文章源自轨魅网-https://www.guimei8.com/3345.html

σs——钢轨屈服极限(MPa),普通碳素轨σs=405 MPa,低合金轨σs=457 MPa。文章源自轨魅网-https://www.guimei8.com/3345.html

2.局部应力的计算

局部应力包括车轮踏面与钢轨接触处产生的接触应力和螺栓孔周围及钢轨截面发生急剧变化处的应力集中。接触应力由于轮轨接触面积很小,出现局部应力的高度集中,大大超过钢轨的屈服极限,引起头部压溃、钢料流动或形成高低不平的波浪形轨面,而在钢轨材质较脆时,会产生头部劈裂和其他种类的钢轨伤损。文章源自轨魅网-https://www.guimei8.com/3345.html

根据经典的赫兹接触理论,假定车轮和钢轨是两个互相垂直的弹性圆柱体,两者的接触面是一个椭圆形,最大接触应力q0发生在椭圆形中心。文章源自轨魅网-https://www.guimei8.com/3345.html

$$q_0=\frac{3P}{2\omega } $$文章源自轨魅网-https://www.guimei8.com/3345.html

式中文章源自轨魅网-https://www.guimei8.com/3345.html

P——两圆柱体间的压力(N);文章源自轨魅网-https://www.guimei8.com/3345.html

ω——椭圆形面积,等于πab,其中 a,b分别为椭圆形的长半轴和短半轴(cm),其值可按下式求出。文章源自轨魅网-https://www.guimei8.com/3345.html

$$a=m\sqrt[3]{\frac{2(1-\nu ^2)P}{2E(A+B)}},b=\frac{n}{m}a $$文章源自轨魅网-https://www.guimei8.com/3345.html

式中文章源自轨魅网-https://www.guimei8.com/3345.html

ν——泊松比,v=0.25~0.30;文章源自轨魅网-https://www.guimei8.com/3345.html

E——钢的弹性模量,E=20.6×104 MPa。文章源自轨魅网-https://www.guimei8.com/3345.html

$$A=\frac{1}{2 r_1},B=\frac{1}{2 r_2}$$文章源自轨魅网-https://www.guimei8.com/3345.html

式中文章源自轨魅网-https://www.guimei8.com/3345.html

r1,r2———分别为车轮踏面及钢轨顶面半径(cm);文章源自轨魅网-https://www.guimei8.com/3345.html

m,n———与θ角有关的系数,\(\cos\theta =\frac{\left | B-A\right |}{B+A}\),m、n的值可在求得θ角后,从表2中查取。文章源自轨魅网-https://www.guimei8.com/3345.html

钢轨基本应力与局部应力计算公式

表2 m、n与θ角的关系

沿着椭圆面的法向压应力q,按半椭圆体规律分布。文章源自轨魅网-https://www.guimei8.com/3345.html

$$\frac{q^2}{q^2_0}+\frac{x^2}{a^2}+\frac{y^2}{b^2}=1$$文章源自轨魅网-https://www.guimei8.com/3345.html

轮轨接触产生的剪应力,根据前苏联H.M. begreb教授的研究,最大剪应力发生在轮轨接触面以下的某—深度,其值约为文章源自轨魅网-https://www.guimei8.com/3345.html

$$2\tau =0.63q_0=0.63m_0\sqrt[3]{\frac{PE^2}{r^2_1}} $$文章源自轨魅网-https://www.guimei8.com/3345.html

在接触面以下发生最大剪应力的深度h和半轴α及b的大小有关。如当b/a=1时,h=0.48a;当b/a=3/4时,h=0.41a;当b/a=1/2时,h=0.31a。而在接触面上的最大剪应力为2τ1= n0q0。当r2/r1≤0.33时,将位于椭圆的中心;若r2/r1>0.33时,将位于椭圆长轴的端点上。m0及n0可从表3中查出。文章源自轨魅网-https://www.guimei8.com/3345.html

表3 m0及n0文章源自轨魅网-https://www.guimei8.com/3345.html

r2/r1 m0 n0 r2/r1 m0 n0
1.000 0.388 0.270 0.400 0.536 0.280
0.900 0.400 0.270 0.300 0.600 0.280
0.800 0.420 0.280 0.200 0.716 0.300
0.700 0.440 0.280 0.150 0.800 0.310
0.600 0.468 0.280 0.100 0.970 0.330
0.500 0.490 0.280

对于接触应力和其他局部应力,不进行直接检算,而是根据研究问题的性质,通过理论分析或实验方法确定局部应力与基本应力之间的关系,并以基本应力为表达式建立局部应力的强度条件。文章源自轨魅网-https://www.guimei8.com/3345.html

原文出处文章源自轨魅网-https://www.guimei8.com/3345.html

易思蓉主编. 《铁道工程》[M]. 2009文章源自轨魅网-https://www.guimei8.com/3345.html
