钢丝绳绳端连接方法主要包括锥形套,绳夹及插接等形式,绳端连接时应选用与绳径相应的锥形套、绳夹和插接方法,各种绳端连接形式的连接强度见表1。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄣󠄞󠄡󠄢󠄡󠄞󠄥󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
表1 绳端连接强度
| 绳端连接形式 | 连接强度 | 说明 |
| 锥形套 | 100% | 浇铸铅.锌液 |
| 绳夹 | 80%～85% | 正确安装80% |
| 插接 | 75%～95% | 随绳径增大而减小 |
1.钢丝绳绳端的锥形套连接
吊索绳端锥形套连接均由生产厂家按要求进行加工制作,其一般在吊索不需要芎曲的情况下使用。
2.钢丝绳绳端的绳夹连接
(1)采用绳夹连接时,根据《钢丝绳夹》(GB/T 5976-2006),绳夹数量不得少于3个,绳夹数量与绳径有关,见表2。
表2 绳夹数量与绳径
|
钢丝绳直径/mm |
≤18 | 18～26 | 26～36 | 36～44 | 44～60 |
| 最少绳夹数量 | 3 | 4 | 5 | 6 | 7 |

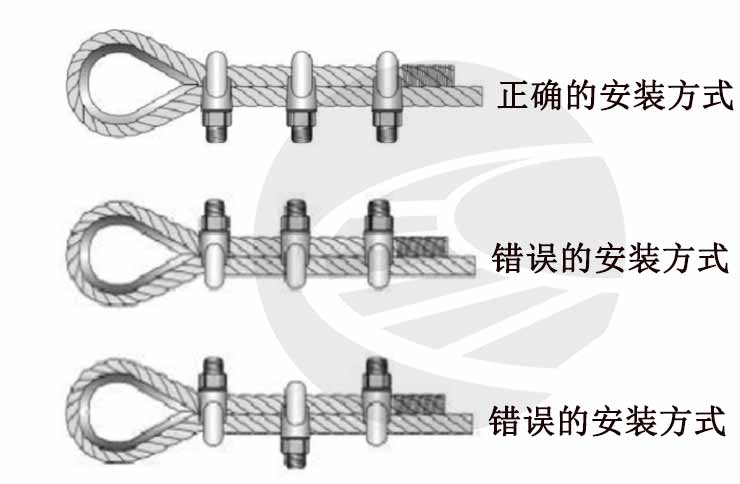

(2)绳夹安装方向:U形螺栓扣在钢丝绳的尾端上,钢丝绳夹不得在钢丝绳上交替布置。
绳夹安装方式

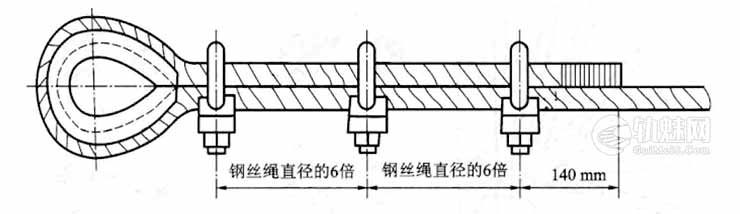

(3)绳夹的安装间距:绳夹应等间距安装,间距为钢丝绳直径的6倍,绳头距最后一个绳夹的长度不小于140 mm,并采用细钢丝捆扎,如图所示。
钢丝绳夹的正确布置方法
(4)绳夹安装时的压紧度以绳夹U形螺栓压扁钢丝绳非受力绳1/3为宜.
3.钢丝绳绳端的插接连接
当需要钢丝绳制成两头带有环套的吊索时,则要把绳头编插入绳中。
(1)编插绳索的各部分尺寸,见表3。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄣󠄞󠄡󠄢󠄡󠄞󠄥󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
表3 钢丝绳插接各部分尺寸
| 钢丝绳直径/mm | 破头长度/mm | 绳扣长度/mm | 插接长度/mm |
| 9 | 400 | 200 | 200 |
| 10～13 | 450 | 250 | 250 |
| 15~18 | 600 | 300 | 300 |
| 19.5 | 700 | 350 | 400 |
| 21.5 | 800 | 400 | 450 |
| 24～26 | 900 | 450 | 500 |
| 28~30 | 1300 | 50o | 750 |
| 32.5～39 | 1500 | 600 | 850 |
注;
破头长度——绳端需散股部分长度;
绳扣长度——绳扣环自然状态下的长度;
插接长度——绳头编插入绳中的长度。
(2)编插方法。
编插绳扣的钢丝绳，一般采用6×37交互捻的钢丝绳。这样钢丝绳的丝数较多,柔性好,插接起来省力。下面重点介绍一进三编插接方法。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄣󠄞󠄡󠄢󠄡󠄞󠄥󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

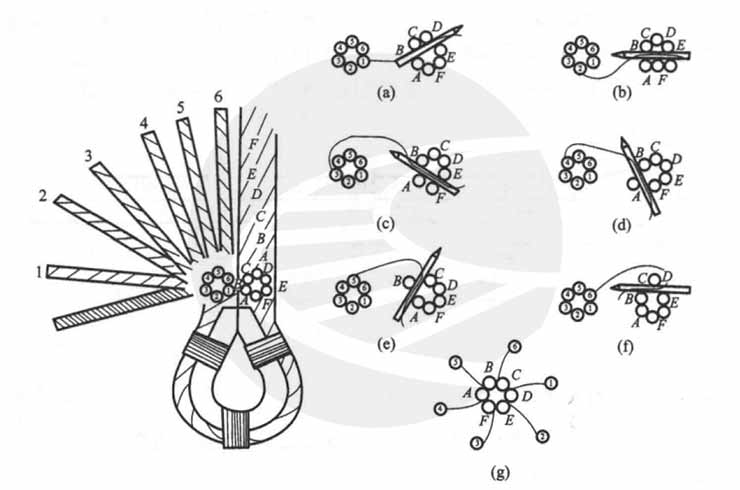

所谓一进三编,是指被编接的钢丝绳起头的第一缝分别插入破头1,2,3股,然后在相邻缝依次插入4,5,6股,完成起头插接;再依次将1,2,3,4,5,6股顺缝插入直至满足相应插接长度的要求。当绳有纤维绳芯时,绳芯在随第一股进行第一次插穿后,将露出外面的部分切掉,如图10-23所示。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄣󠄞󠄡󠄢󠄡󠄞󠄥󠄤󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
钢丝绳插接方法示意
