1 总布置图
2 转辙部各岔枕处框架尺寸图

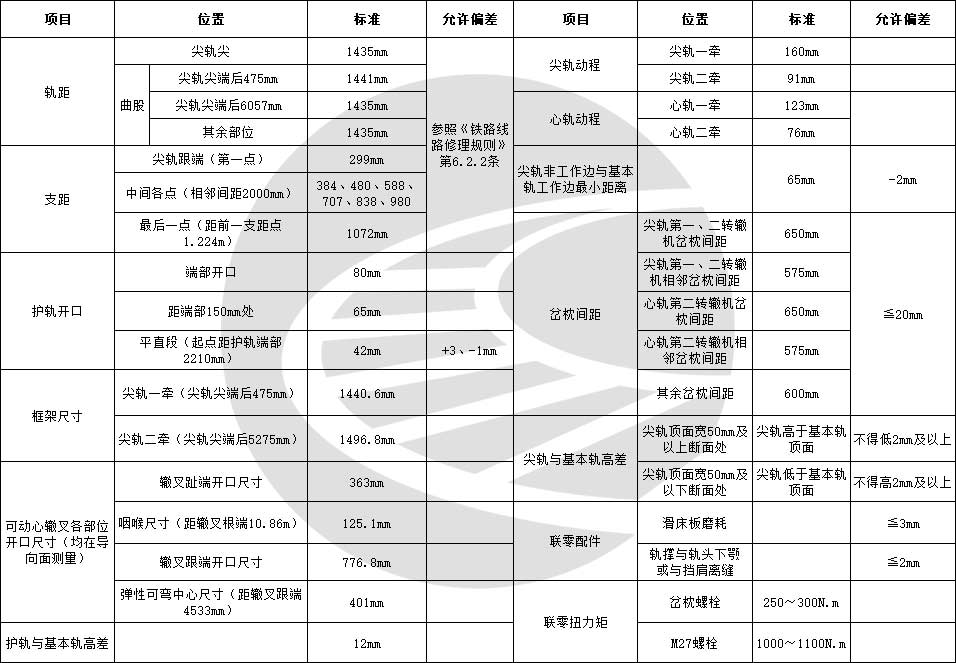

3 各部尺寸
| 项目 | 位置 | 标准 | 允许偏差 | |
| 轨距 | 尖轨尖 | 1435mm | 参照《铁路线路修理规则》第6.2.2条 | |
| 曲股 | 尖轨尖端后475mm | 1441mm | ||
| 尖轨尖端后6057mm | 1435mm | |||
| 其余部位 | 1435mm | |||
| 支距 | 尖轨跟端（第一点） | 299mm | ||
| 中间各点（相邻间距2000mm） | 384、480、588、707、838、980 | |||
| 最后一点（距前一支距点1.224m） | 1072mm | |||
| 护轨开口 | 端部开口 | 80mm | ||
| 距端部150mm处 | 65mm | |||
| 平直段（起点距护轨端部2210mm） | 42mm | +3、-1mm | ||
| 框架尺寸 | 尖轨一牵（尖轨尖端后475mm） | 1440.6mm | ||
| 尖轨二牵（尖轨尖端后5275mm） | 1496.8mm | |||
| 可动心辙叉各部位开口尺寸（均在导向面测量） | 辙叉趾端开口尺寸 | 363mm | ||
| 咽喉尺寸（距辙叉根端10.86m） | 125.1mm | |||
| 辙叉跟端开口尺寸 | 776.8mm | |||
| 弹性可弯中心尺寸（距辙叉跟端4533mm） | 401mm | |||
| 护轨与基本轨高差 | 12mm | |||
| 尖轨动程 | 尖轨一牵 | 160mm | ||
| 尖轨二牵 | 91mm | |||
| 心轨动程 | 心轨一牵 | 123mm | ||
| 心轨二牵 | 76mm | |||
| 尖轨非工作边与基本轨工作边最小距离 | 65mm | -2mm | ||
| 岔枕间距 | 尖轨第一、二转辙机岔枕间距 | 650mm | ≦20mm | |
| 尖轨第一、二转辙机相邻岔枕间距 | 575mm | |||
| 心轨第二转辙机岔枕间距 | 650mm | |||
| 心轨第二转辙机相邻岔枕间距 | 575mm | |||
| 其余岔枕间距 | 600mm | |||
| 尖轨与基本轨高差 | 尖轨顶面宽50mm及以上断面处 | 尖轨高于基本轨顶面 | ||
| 尖轨顶面宽50mm及以下断面处 | 尖轨低于基本轨顶面 | 不得低2mm及以上 | ||
| 联零配件 | 滑床板磨耗 | 不得高2mm及以上 | ||
| 轨撑与轨头下颚或与挡肩离缝 | ≦3mm | |||
| 联零扭力矩 | 岔枕螺栓 | 250～300N.m | ≦2mm | |
| M27螺栓 | 1000～1100N.m | |||
3 尖轨降低值
| 尖轨类型 | 检测位置 | 降低值 | 轨头宽度 |
| 直线尖轨 | 尖轨尖端 | 23 | 0 |
| 距尖轨尖端426mm | 15 | 5 | |
| 距尖轨尖端1706mm | 4 | 20 | |
| 距尖轨尖端4265mm | 0 | 50 | |
| 距尖轨尖端6057mm | 0 | 71 | |
| 曲线尖轨 | 尖轨尖端 | 23 | 0 |
| 距尖轨尖端426mm | 15 | 5 | |
| 距尖轨尖端1706mm | 4 | 20 | |
| 距尖轨尖端4265mm | 0 | 50 | |
| 距尖轨尖端6057mm | 0 | 71 |
4 心轨降低值
| 心轨轨头各断面宽度(mm) | 距离心轨实际尖端距离(m) | 心轨降低值 (mm) |
| 3.2 | 0 | 23 |
| 20 | 0.275 | 5 |
| 40 | 0.590 | 1.7 |
| 49.9 | 0.747 | 0 |
| 71 | 1.9414 | 0 |
